| 查看: 48 | 回复: 0 | ||
| 【悬赏金币】回答本帖问题，作者你要延毕将赠送您 44 个金币 | ||
[求助]
锂铝硅玻璃陶瓷
|
||
|

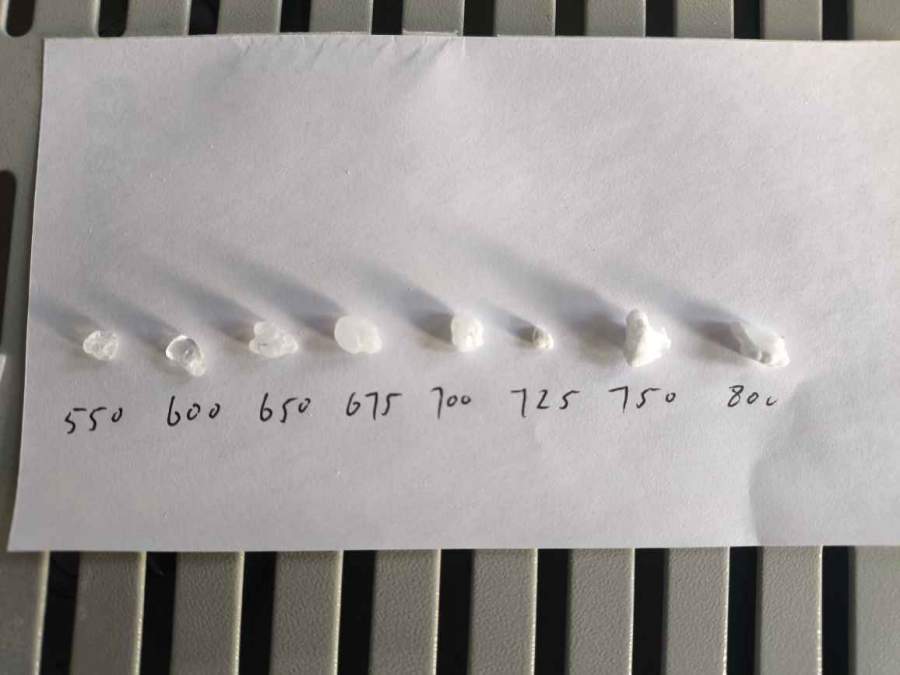

我是用烧结法制备微晶玻璃，把水淬得到的玻璃球磨成过200目筛的粉末，跟5%的聚乙烯醇水溶液按7比1混合均匀后在30Mpa的压力下压3min左右，压成长条之后根据基础玻璃的dsc，在550跟650有明显的放热峰。长条生坯在550度热处理2小时，650度热处理2小时，烧出来的长条表面跟没有晶化一样，用手一掰就断。但我将水淬得到的不规则的玻璃块按相同的热处理，玻璃失透，测xrd有明显尖锐的衍射峰。 原因是啥呀，如何在不调整热处理温度与时间的前提下改进呀    @chinaworm 发自小木虫手机客户端 |
回复此楼» 猜你喜欢
求助:我三月中下旬出站，青基依托单位怎么办？
已经有9人回复
-
Cas 72-43-5需要30g，定制合成，能接单的留言
已经有8人回复
-
北京211副教授，35岁，想重新出发，去国外做博后，怎么样？
已经有8人回复
-
磺酰氟产物，毕不了业了！
已经有5人回复
-
论文终于录用啦！满足毕业条件了
已经有25人回复
-
2026年机械制造与材料应用国际会议 （ICMMMA 2026）
已经有3人回复
-
自荐读博
已经有3人回复
-
不自信的我
已经有5人回复
-
投稿Elsevier的杂志（返修），总是在选择OA和subscription界面被踢皮球
已经有8人回复
