【经验分享】超高真空（UHV）旋转平台的选用陷阱：关于虚拟漏点、困气深度复盘
|
|

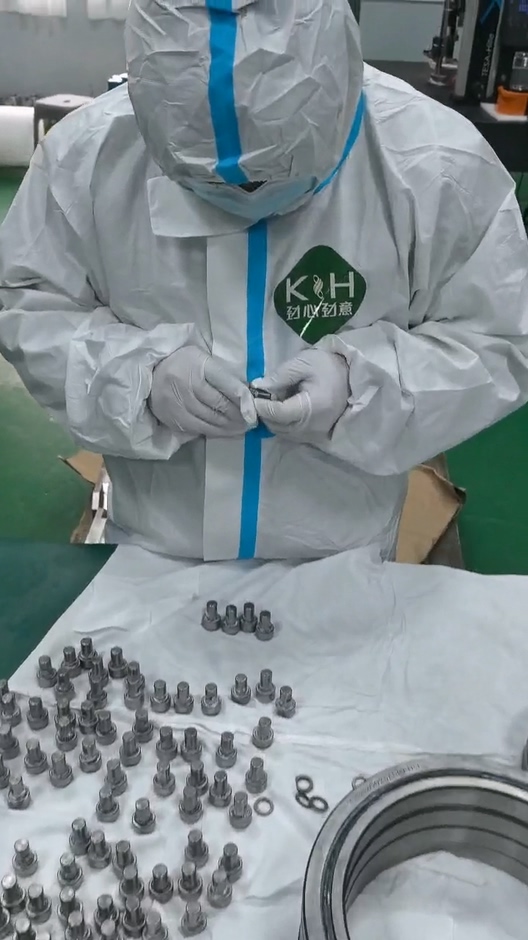

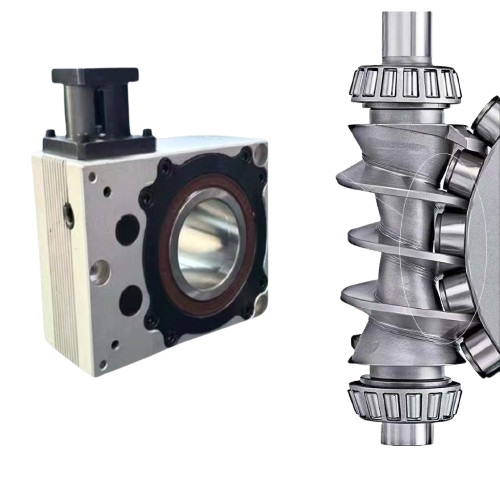

关键词： 超高真空（UHV）；精密转台；虚拟漏点；半导体设备；科研干货 最近在和几个做半导体工艺、同步辐射光源以及高能物理实验的课题组交流时，发现大家在选购或自制**真空环境下的精密转台（凸轮转台）时，经常遇到一个非常头疼的问题：明明零部件都清洗得很干净，检漏仪也显示没漏点，但系统的本底真空（Base Vacuum）**就是抽不上去，或者运行一段时间后，光学镜片表面出现不明挥发物污染。 其实，很多时候问题不在于你的真空系统，而在于传动机构内部的一些“隐形成本”。作为科力达智能传动的技术复盘，今天想和大家分享几个在UHV（超高真空）设计中极易被忽视的工程细节，供各位在搭建实验装置或设备选型时参考。 1. 关于“虚拟漏点（Virtual Leak）”与螺钉选型 在实验室环境中，我们最怕的就是“慢漏”。很多精密转台在设计时，为了保证连接刚度，使用了大量的盲孔螺钉。 痛点： 螺钉旋入盲孔后，底部残留的气体在真空下会通过螺纹间隙极慢地释放。这种释放速度可能长达数周，导致系统真空度始终卡在10^-4 或 10^-5 Pa进不去。 避坑指南： 必须使用中心通孔螺钉（Vented Screws）。通过在螺钉轴向加工贯穿微孔，让孔底积气在抽真空初期就瞬间排出。 2. 密封结构的“反向逻辑” 在常压环境下，我们习惯用密封圈来防尘防水。但在真空环境下，“密闭”往往等同于“隐患”。 技术细节： 轴承腔或电机腔如果完全密闭，内外巨大的压差会导致密封件失效，甚至引起结构微变形影响运动精度。 处理方案： 在超高真空设计中，我们通常采取**“主动开放”策略**。拆除轴承的橡胶或金属密封盖，或者在结构件上设计专门的抽气通道。目的是消除压差，让转台内部与真空环境实现等压。 注意点： 开放密封后，对润滑的要求就变得极高，必须配合低蒸汽压的特殊润滑材料。 3. 表面处理：从出气率（Outgassing Rate）的角度选型 转台本体材料通常是铝合金或工具钢。对于UHV系统，材料表面的物理吸附是主要的气源。 建议： 建议对转台全件进行高等级化学镀镍（Electroless Nickel Plating）。 理由： 镀镍层不仅能大幅降低铝合金表面的微孔率（降低吸附），还能提供极高的表面硬度，防止运动摩擦产生微颗粒（起尘），这对于半导体级环境至关重要。 4. 散热路径的建立（失去对流后的热管理） 很多课题组反映转台在连续运行后精度漂移大，甚至卡死。这是因为真空里没有空气对流，电机和凸轮机构产生的潜热无法排出。 经验分享： 我们在处理此类问题时，会通过“金属传导”来硬抗。转台基座与安装板的接触面必须进行精磨（平面度建议达到 0.005mm以内），并视情况增加铜质热桥导向冷阱。靠辐射散热是远远不够的，必须在结构上建立稳固的导热路径。 5. 润滑：拒绝任何含硅或常规矿物油 在真空下，普通润滑油会迅速挥发并爬行，污染整个腔体。 选型推荐： 建议使用聚全氟醚（PFPE）类的特种润滑油脂（如 Krytox 系列）。这类油脂在高真空下蒸汽压极低，且具有极强的化学惰性，不会产生起尘问题。 小结： 真空传动机构不是简单的“常压转台+换油”。从盲孔排气、等压设计到热传导路径的建立，每一个细节都决定了你的实验数据是否稳定。 我们科力达智能传动最近也在针对几款面向半导体和光学实验的真空凸轮转台做技术迭代，如果大家在实验装置搭建、真空机构选型或运动控制方面有任何疑问，欢迎在帖子里留言，或者私信我交流。 希望这些经验能帮大家少走弯路，早出成果！     |
