| 查看: 655 | 回复: 0 | ||
[交流]
冷却速率对EH36船用钢焊缝金属组织演变行为的影响
|

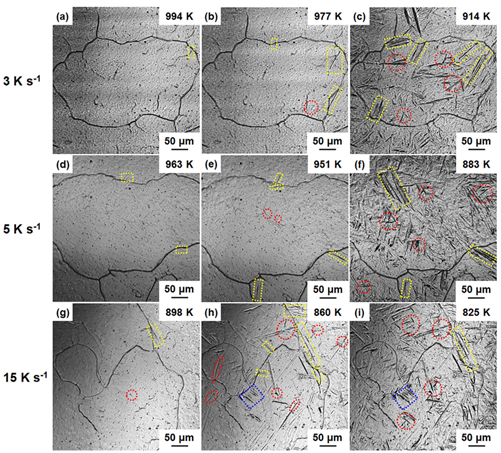

通过超高温激光共聚焦显微镜（（vl2000dx-svf18sp））研究了eh36造船钢焊缝金属的显微组织演化特征。研究揭示了冷却速率对奥氏体向铁素体转变过程中显微组织变化的影响规律。实验发现，尽管各组分的起始温度随冷却速率升高而降低，但板条状铁素体的形成始终先于针状铁素体。特别值得注意的是，针状铁素体的生长速率呈现显著增长趋势从3 k/s时的30.4μm/s增至15 k/s时的109.0μm/s，这主要源于过冷度的持续增加。这些发现突显了冷却速率在决定显微组织转变顺序及生长速率中的关键作用，这对优化焊接工艺、获得理想显微组织并避免有害组分形成具有重要指导意义。 如图所示，不同冷却速率下铁素体形成与生长的原位观察。a╟c 3k/s；d╟f 5k/s；g╟i 15k/s。黄色矩形、红色圆形及蓝色矩形分别代表板条状铁素体、针状铁素体及贝氏体铁素体。 参考文献：  |
回复此楼
