[交流] 靶材的应用领域 已有1人参与

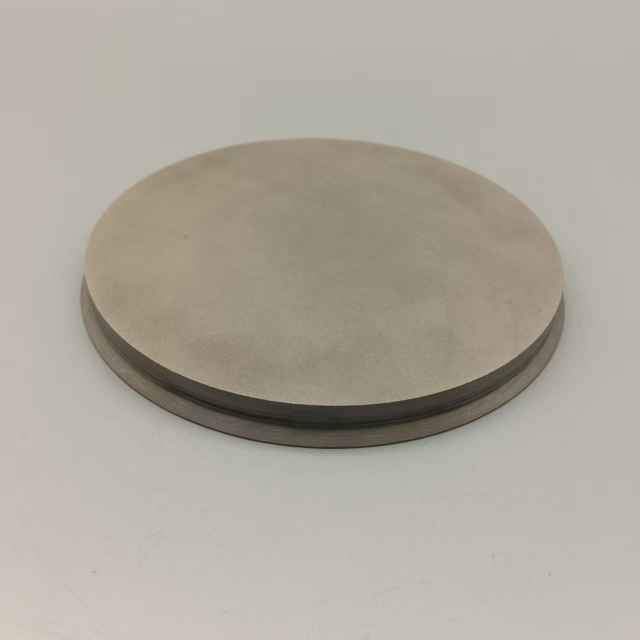

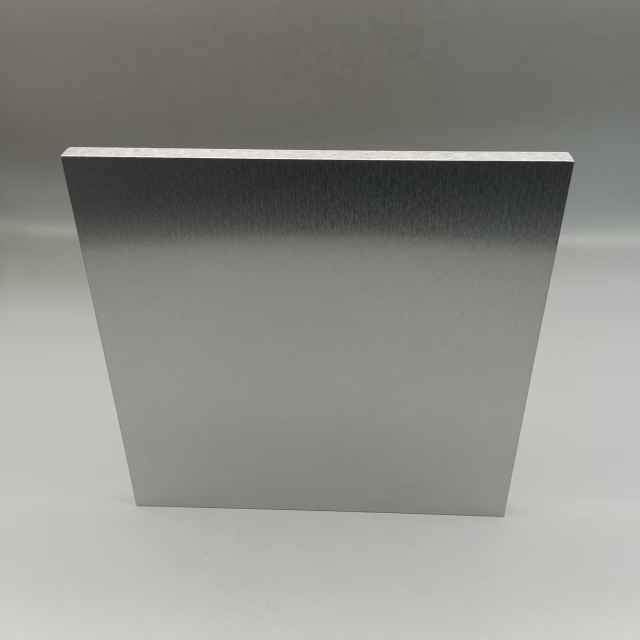

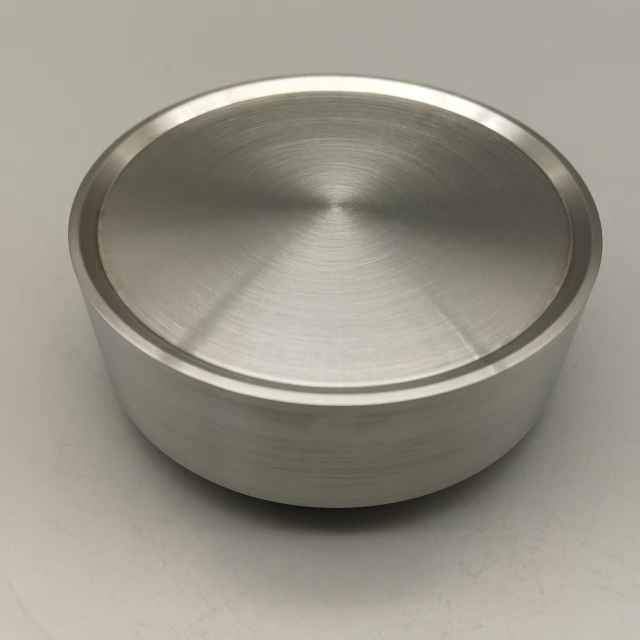

1. 半导体集成电路领域（技术要求最高） 这是靶材最核心、技术要求最高的应用领域。在芯片制造中，薄膜用于连接数以亿计的晶体管，构成复杂的电路。 导电层： 使用高纯铜（Cu）、铝（Al）、钛（Ti）、钽（Ta） 等靶材形成芯片内部的金属互连线。铜因其优异的导电性已成为主流。 阻挡层： 使用钽（Ta）、氮化钽（TaN）、钛（Ti）、氮化钛（TiN） 等靶材，防止铜原子扩散到硅基体中，从而保证芯片性能稳定。 接触层： 使用钴（Co）、镍（Ni） 等靶材，在晶体管源极、漏极和栅极形成良好的欧姆接触。 技术要求： 对靶材的纯度（通常要求99.999%-99.9999%）、微观结构、密度和均匀性有极其严苛的要求。 2. 平板显示领域（市场规模最大） 在液晶显示器（LCD）、有机发光二极管显示器（OLED）中，靶材用于制作各种功能性薄膜。 电极层： LCD： 使用铝（Al）、钼（Mo）、铜（Cu） 等金属靶材制作薄膜晶体管（TFT）的源极、漏极和栅极。 OLED： 使用ITO（氧化铟锡） 靶材制作透明阳极，是当前的主流技术。 透明导电层： ITO靶材 是应用最广泛的材料，用于制作触摸屏、液晶面板的透明电极。由于铟的稀缺性，也在开发氧化锌铝（AZO） 等替代材料。 阻挡层： 在OLED中，使用镁（Mg）、铝（Al） 等金属靶材在柔性基板上制备水氧阻挡层，以延长器件寿命。 3. 太阳能光伏领域 在薄膜太阳能电池中，靶材是形成光吸收层和电极层的关键材料。 CIGS（铜铟镓硒）薄膜电池： 直接使用铜（Cu）、铟（In）、镓（Ga）、硒（Se） 的单质或合金靶材，通过溅射形成光吸收层。 HJT（异质结）电池： 使用ITO（氧化铟锡） 或ICO（氧化铟钨） 等透明导电氧化物靶材作为透明导电层，性能优异。 薄膜电极： 使用铝（Al）、铜（Cu）、钼（Mo） 等作为背电极材料。 4. 信息存储领域（传统但仍在发展） 用于制造硬盘、光盘等存储介质的磁性薄膜和反射层。 磁记录介质： 使用钴（Co）、铬（Cr）、铂（Pt） 及其合金靶材，在硬盘盘片上形成高密度的磁性记录层。 反射层： 在DVD、蓝光光盘中，使用银（Ag）、铝（Al） 等靶材制作高反射率的反射层。 5. 其他应用领域 工具镀/耐磨涂层： 在切削工具、模具表面镀上氮化钛（TiN）、氮化铬（CrN）、碳化钛（TiC） 等硬质薄膜，大幅提高其硬度、耐磨性和使用寿命。 装饰镀： 在手表、首饰、洁具、手机外壳等产品上镀制氮化钛（TiN，金色）、碳化钛（TiC，黑色）、铬（Cr，亮银色） 等薄膜，提供美观、耐久的表面效果。 玻璃镀膜： 建筑玻璃： 使用铬（Cr）、钛（Ti） 等靶材镀制低辐射（Low-E）膜，实现隔热、保温、节能。 汽车玻璃： 镀制防雾、防霜、防眩光等功能薄膜。 光学元件： 在镜头、激光镜等光学元件上镀制增透膜、反射膜、滤光膜等，使用二氧化硅（SiO?）、二氧化钛（TiO?） 等氧化物靶材。 发自小木虫手机客户端
