[求助] 电化学阻抗谱EIS低频区乱码，为什么？ 已有1人参与

大佬们，求答疑解惑。

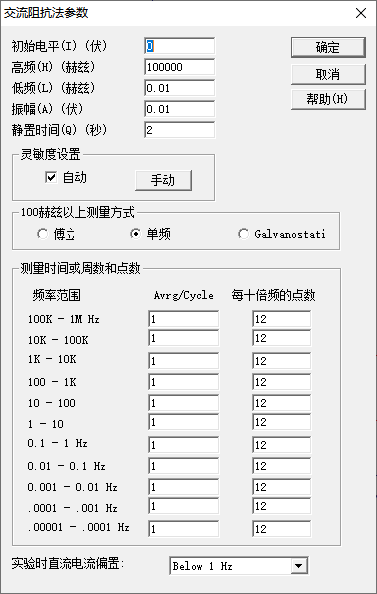

在做电极材料的eis分析时，设置如下图，在刚开始数据点连续且正常，进入低频区后电化学工作站扫描点就变得杂乱无章，测试完毕后就出现了下图现象。想问一下这是为什么？什么原因造成的？是我设置的有问题吗？还是电极材料有问题？还是电化学工作站出问题了？

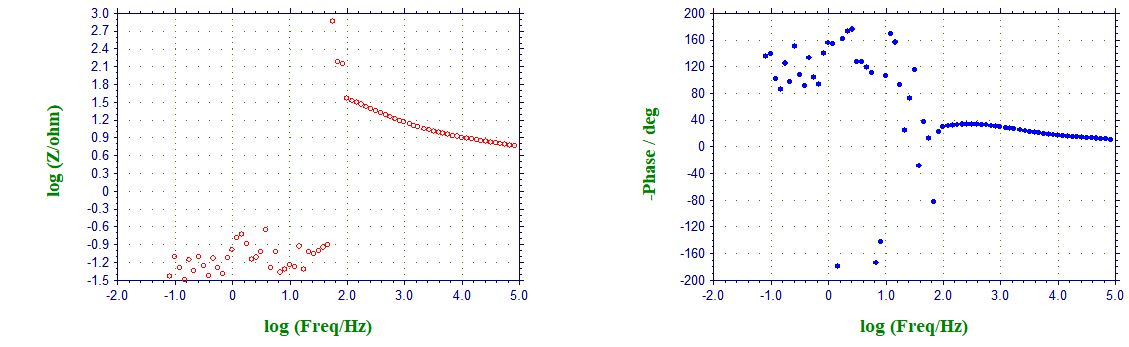

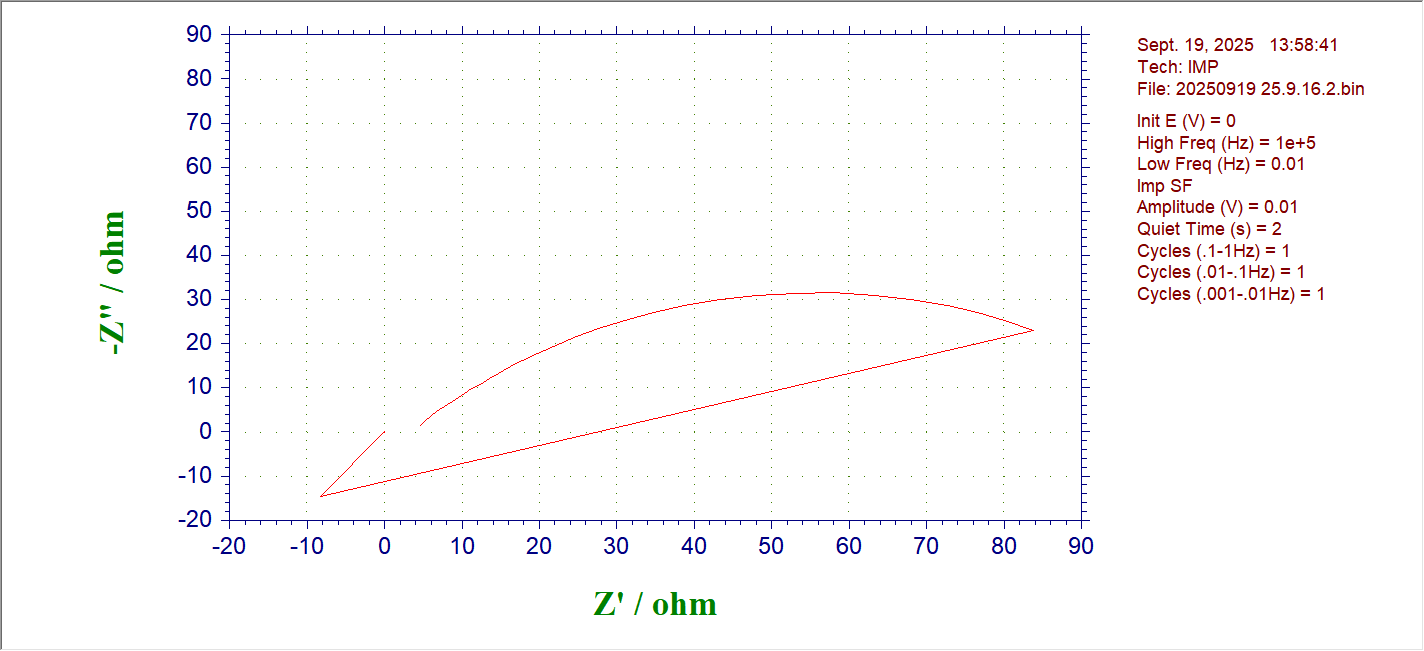

电化学阻抗谱EIS低频区乱码，为什么？


电化学阻抗谱EIS低频区乱码，为什么？-1
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2025-10-30 14:24:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

花科研人

新虫 (初入文坛)
求助
回复此楼
2楼2025-10-31 09:01:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

致远_666

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
刚学习到这里，会不会是你的振幅太大了，我看视频里都是用的0.005。你可以改低频为0.1跑快点看看是否这个原因。
赞一下 回复此楼
3楼2025-10-31 18:32:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

致远_666

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
花科研人: 金币+5, ★有帮助 2025-11-02 13:34:50
你的开路电压确定是0？初始电平那个设置，需要你从开路电压开始
赞一下(1人) 回复此楼
4楼2025-10-31 18:34:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

花科研人

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 致远_666 at 2025-10-31 18:34:34
你的开路电压确定是0？初始电平那个设置，需要你从开路电压开始

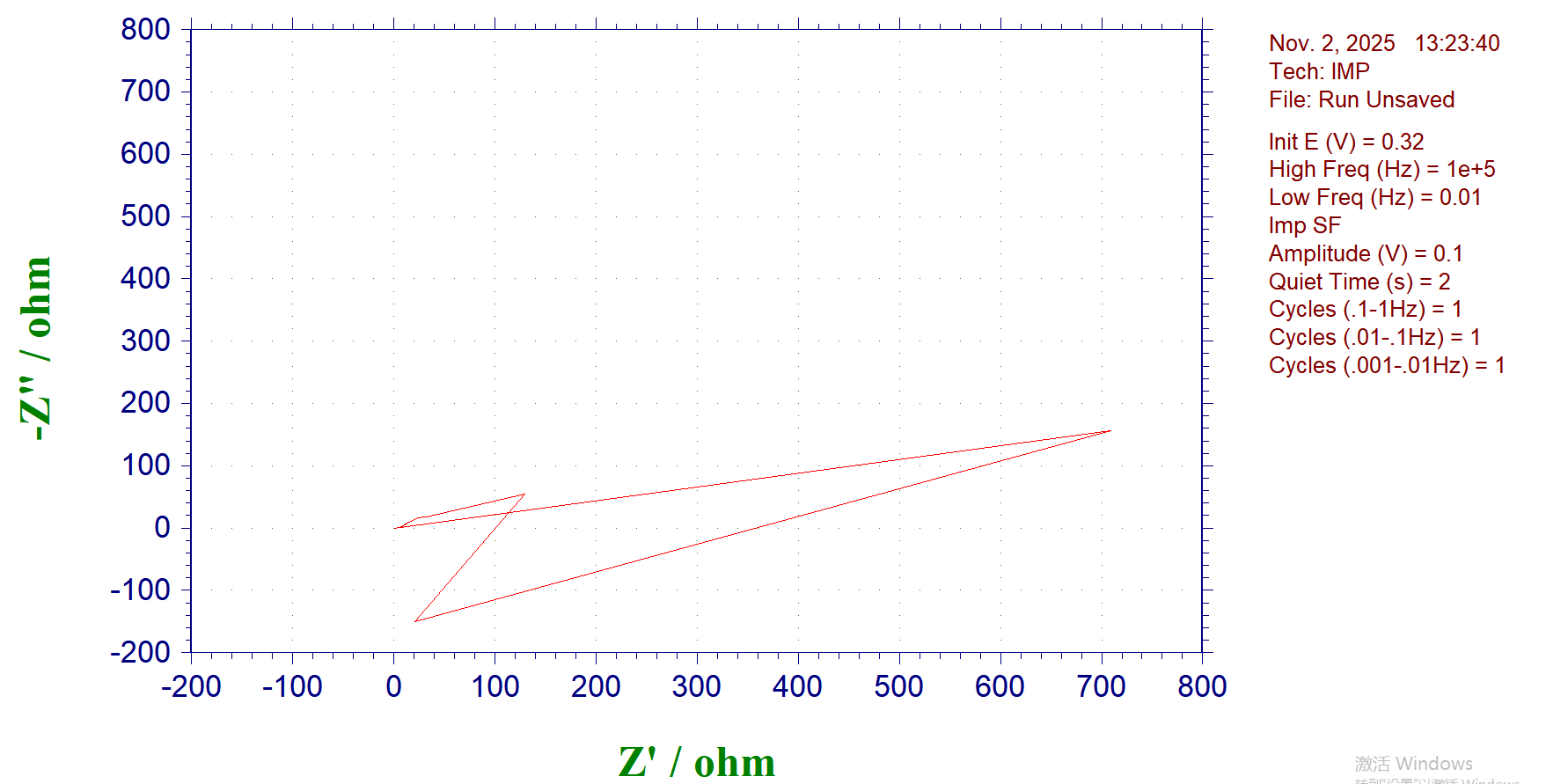

这个开路电压我确实忘了。但修改后重新跑还是有这个问题，一到低频区就会出现乱点的问题，这次提高了振幅还是这样，找不到原因。
电化学阻抗谱EIS低频区乱码，为什么？-2


电化学阻抗谱EIS低频区乱码，为什么？-3
赞一下 回复此楼
5楼2025-11-02 13:33:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

花科研人

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by 致远_666 at 2025-10-31 18:32:45
刚学习到这里，会不会是你的振幅太大了，我看视频里都是用的0.005。你可以改低频为0.1跑快点看看是否这个原因。

回复在下面
回复此楼
6楼2025-11-02 13:34:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

三千里路

铜虫 (小有名气)
材料问题。低频区看的是带电荷物质在界面及界面附近的扩散行为，低频区出现这种特征说明你的材料就不能用这么低的频率去测扩散行为。适当提高低频频率，不要0.01这么低。但是假如你提到100Hz之后，是没有乱点了，但是这个能不能说明低频区阻抗特征就值得商榷了。
赞一下 回复此楼
7楼2025-11-07 10:47:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

致远_666

新虫 (初入文坛)
对的，材料有问题的话会出现这样的情况。一是，你找个知道性能不错的材料对比一下，检测一下内部的电池情况，具体的你可以看华算科技的电催化视频的EIS部分，有详细的设置介绍检测。
赞一下 回复此楼
8楼2025-11-08 19:33:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

花科研人

新虫 (初入文坛)
引用回帖:
8楼: Originally posted by 致远_666 at 2025-11-08 19:33:00
对的，材料有问题的话会出现这样的情况。一是，你找个知道性能不错的材料对比一下，检测一下内部的电池情况，具体的你可以看华算科技的电催化视频的EIS部分，有详细的设置介绍检测。

其实我们测的是买的石墨电极，就是低频区乱点
发自小木虫手机客户端
赞一下 回复此楼
9楼2025-11-10 11:39:51
