应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 其它 » 磷酸铁锂克容量测试
281/1返回列表
查看: 1070  |  回复: 27
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
【有奖交流】积极回复本帖子，参与交流，就有机会分得作者 fffhhhhh 的 12 个金币 ，回帖就立即获得 1 个金币，每人有 1 次机会

fffhhhhh

铁虫 (小有名气)

[交流] 磷酸铁锂克容量测试

在测试磷酸铁锂的克容量时，总是会出现超出理论克容量的情况，请大佬们帮忙解答一下。
磷酸铁锂、导电剂、粘结剂的比例为811，直接将这三者混合，用磁力搅拌器进行搅拌4-5h，用涂布机进行涂布后，放入60℃的鼓风干燥箱干燥过夜，切成12mm的圆片，在手套箱内组装电池。
测试工步：搁置12h；0.1C恒流充至3.65V，恒压至截止电流为0.01C；搁置5min；0.1C恒流放至2.0V。

磷酸铁锂克容量测试


磷酸铁锂克容量测试-1


磷酸铁锂克容量测试-2
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2025-10-11 11:10:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

摩托女郎

至尊木虫 (著名写手)
引用回帖:
24楼: Originally posted by fffhhhhh at 2025-10-21 11:10:18
这部分电池极片使用的实验线浆料制备得到，这几块电池很接近理论容量，活性质量也比实验室自制浆料得到极片活性质量要重得多，希望可以帮忙解答。

...

即便是这几个我觉得容量也偏高了一点。我是说你的天平可能有问题，检查下是否调平衡了，可以拿一个东西在你天平上称量一下，再到别的实验室天平上称量一下，排除是否是天平的问题。你们学校里还有没有别的实验室有电池测试系统的，拿你的电池到别人那测试一下，排除一下是否是蓝电或者新威的事。分析天平还是十万分之一天平对容量的影响有点，但你活性物质都三四毫克了，那影响就很小了。我想不到别的原因了。
赞一下(1人) 回复此楼
25楼2025-10-22 15:54:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摩托女郎

至尊木虫 (著名写手)
★
fffhhhhh(金币+1): 谢谢参与
曲线很正常，极化也很小，性能很好的材料，未恒压时容量就超过170了，应该是活性物质的质量没有算对。检查下材料中的碳含量，极片铝箔的质量。
赞一下 回复此楼
15楼2025-10-13 10:00:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fffhhhhh

铁虫 (小有名气)
引用回帖:
15楼: Originally posted by 摩托女郎 at 2025-10-13 10:00:19
曲线很正常，极化也很小，性能很好的材料，未恒压时容量就超过170了，应该是活性物质的质量没有算对。检查下材料中的碳含量，极片铝箔的质量。

产品规格书给出的碳含量在1%-1.5%，首次放电克容量≥150mAh/g。使用分析天平称量，空铝箔裁切了十片称量算均值。会不会是搅拌过程中，活性物质没有充分分散，如果是这个问题，我应该怎么判断呢？
赞一下 回复此楼
17楼2025-10-13 13:51:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摩托女郎

至尊木虫 (著名写手)
引用回帖:
17楼: Originally posted by fffhhhhh at 2025-10-13 13:51:23
产品规格书给出的碳含量在1%-1.5%，首次放电克容量≥150mAh/g。使用分析天平称量，空铝箔裁切了十片称量算均值。会不会是搅拌过程中，活性物质没有充分分散，如果是这个问题，我应该怎么判断呢？...

既然是买来的产品，人家肯定是扣式电池多次测试过的，标明克容量150，没标160，也就是说容量不会比150大很多，如果稳定大于160的话，人家可能就直接标大于160了对吧。空铝箔称10片应该没问题的呀，称极片通常用十万分之一天平比较准确。磁力搅拌4h以上了按说分散的也没多大问题，可以用5mL小烧杯搅拌8h试试。而且你测的电池我看给出的这几个都是大于170，要是个别大于170还有可能是分散的事，普遍超出那就不是搅拌的事，碳含量就按少了算，按1%，会不会你天平有问题，换个天平试试。其他原因还真没想到，看曲线平台很平，也不像有副反应发生的样子，材料的性能是很好，理应不会超过170，非常接近170都能接受。
赞一下 回复此楼
18楼2025-10-13 21:16:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fffhhhhh

铁虫 (小有名气)
引用回帖:
18楼: Originally posted by 摩托女郎 at 2025-10-13 21:16:50
既然是买来的产品，人家肯定是扣式电池多次测试过的，标明克容量150，没标160，也就是说容量不会比150大很多，如果稳定大于160的话，人家可能就直接标大于160了对吧。空铝箔称10片应该没问题的呀，称极片通常用十万 ...

好的，我再试一下，谢谢回复~
赞一下 回复此楼
20楼2025-10-14 08:44:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fffhhhhh

铁虫 (小有名气)
引用回帖:
18楼: Originally posted by 摩托女郎 at 2025-10-13 21:16:50
既然是买来的产品，人家肯定是扣式电池多次测试过的，标明克容量150，没标160，也就是说容量不会比150大很多，如果稳定大于160的话，人家可能就直接标大于160了对吧。空铝箔称10片应该没问题的呀，称极片通常用十万 ...

你好，LFP的活性质量大概在一点多毫克，用分析天平称量会造成较大影响吗？

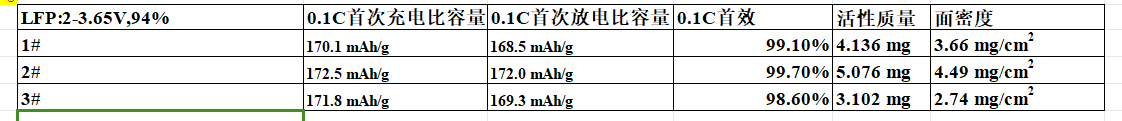

磷酸铁锂克容量测试-3
赞一下 回复此楼
23楼2025-10-21 10:55:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fffhhhhh

铁虫 (小有名气)
引用回帖:
23楼: Originally posted by fffhhhhh at 2025-10-21 10:55:29
你好，LFP的活性质量大概在一点多毫克，用分析天平称量会造成较大影响吗？

...

这部分电池极片使用的实验线浆料制备得到，这几块电池很接近理论容量，活性质量也比实验室自制浆料得到极片活性质量要重得多，希望可以帮忙解答。
磷酸铁锂克容量测试-4
赞一下 回复此楼
24楼2025-10-21 11:10:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摩托女郎

至尊木虫 (著名写手)
引用回帖:
23楼: Originally posted by fffhhhhh at 2025-10-21 10:55:29
你好，LFP的活性质量大概在一点多毫克，用分析天平称量会造成较大影响吗？

...

天平时间久了要校准一下
赞一下 回复此楼
26楼2025-10-22 15:55:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fffhhhhh

铁虫 (小有名气)
引用回帖:
25楼: Originally posted by 摩托女郎 at 2025-10-22 15:54:00
即便是这几个我觉得容量也偏高了一点。我是说你的天平可能有问题，检查下是否调平衡了，可以拿一个东西在你天平上称量一下，再到别的实验室天平上称量一下，排除是否是天平的问题。你们学校里还有没有别的实验室有 ...

天平前段时间用砝码校准了，实验室只有一台测扣电的下位机，其他全是测圆柱电池的点位
赞一下 回复此楼
27楼2025-10-22 17:12:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摩托女郎

至尊木虫 (著名写手)
引用回帖:
27楼: Originally posted by fffhhhhh at 2025-10-22 17:12:51
天平前段时间用砝码校准了，实验室只有一台测扣电的下位机，其他全是测圆柱电池的点位...

给你发站内短消息了，麻烦看一下
赞一下 回复此楼
28楼2025-10-22 20:26:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
tzynew2楼
2025-10-11 11:15   回复
fffhhhhh(金币+1): 谢谢参与
k 发自小木虫手机客户端
庚辰辛丑3楼
2025-10-11 11:33   回复
fffhhhhh(金币+1): 谢谢参与
jiaoxg4楼
2025-10-11 12:06   回复
fffhhhhh(金币+1): 谢谢参与
shenrenren5楼
2025-10-11 12:23   回复
fffhhhhh(金币+1): 谢谢参与
miaojiabing6楼
2025-10-11 13:57   回复
fffhhhhh(金币+1): 谢谢参与
xiaoqiuqiu207楼
2025-10-11 14:12   回复
fffhhhhh(金币+1): 谢谢参与
YongYu_USTC8楼
2025-10-11 14:20   回复
fffhhhhh(金币+1): 谢谢参与
nono20099楼
2025-10-11 14:30   回复
fffhhhhh(金币+1): 谢谢参与
。 发自小木虫手机客户端
slytjiaofei10楼
2025-10-11 14:32   回复
fffhhhhh(金币+1): 谢谢参与
ckxbear11楼
2025-10-11 14:44   回复
fffhhhhh(金币+1): 谢谢参与
lymjjh12楼
2025-10-11 20:53   回复
fffhhhhh(金币+1): 谢谢参与
psylhh13楼
2025-10-12 00:07   回复
fffhhhhh(金币+1): 谢谢参与
gter_wang14楼
2025-10-13 08:52   回复
fffhhhhh(金币+1): 谢谢参与
sct7316楼
2025-10-13 10:34   回复
fffhhhhh(金币+1): 谢谢参与
toppaper19楼
2025-10-13 22:06   回复
fffhhhhh(金币+1): 谢谢参与
发自小木虫手机客户端
laozhu557221楼
2025-10-14 16:53   回复
fffhhhhh(金币+1): 谢谢参与
sp228677022楼
2025-10-15 10:57   回复
fffhhhhh(金币+1): 谢谢参与
相关版块跳转 我要订阅楼主 fffhhhhh 的主题更新
281/1返回列表
提示: 如果您在30分钟内回复过其他散金贴，则可能无法领取此贴金币
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
信息提示
关闭
请填处理意见
关闭
