| 查看: 309 | 回复: 0 | ||
[交流]
铁素体-珠光体钢中微裂纹的断裂起始位置的三维观察
|
|

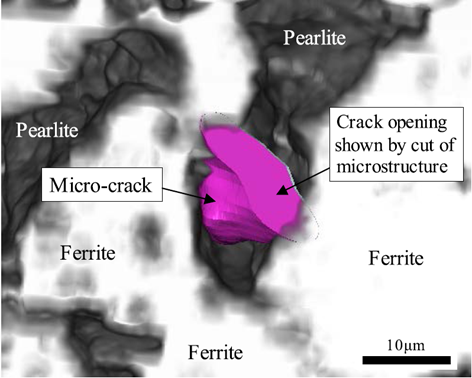

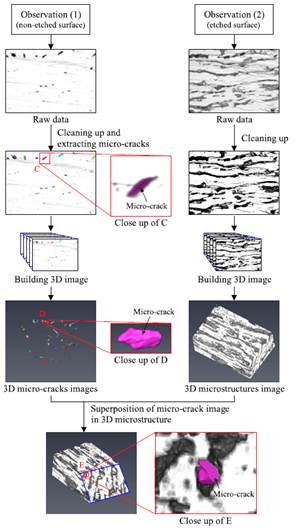

名古屋大学足立教授，使用全自动逐层切片成像系统（Genus_3D）,对铁素体-珠光体钢中微裂纹的断裂起始位置进行了研究。 利用全自动逐层切片成像技术对微裂纹与微观结构之间的关系进行了三维观察。采用硝酸腐蚀前后两种显微照片，分别获得微裂纹和微观结构的三维图像。两幅三维图像叠加后发现，铁素体-珠光体边界处出现微裂纹，并扩展到珠光体晶粒内。 具体实验过程：  图14. 程序获取三维图像的微裂纹和微观结构。  图片标题: 图15.珠光体微裂纹形成的透视 摘自：3D Observation of Micro-cracks as Cleavage Fracture Initiation Site in Ferrite-pearlite Steel，ISIJ International, Vol. 57 (2017), No. 4, pp. 746-754 作者：Yoshiki NEMOTO,Kazuki SHIBANUMA, Katsuyuki SUZUKI,Sunao SADAMATSU,Yoshitaka ADACHI，Shuji AIHARA |
回复此楼
