| 查看: 668 | 回复: 20 | ||
| 【有奖交流】积极回复本帖子，参与交流，就有机会分得作者 精微高博仪器 的 80 个金币 ，回帖就立即获得 1 个金币，每人有 1 次机会 | ||
精微高博仪器
|
[商家供应]
差示扫描量热仪（DSC）在口红热性能分析中的应用
|
|
|

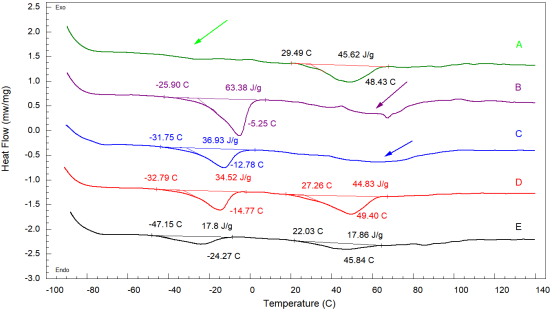

1 前言 口红是使用较广的化妆品，对口红性能要求是擦拭后使唇部变得红润有光泽，从而达到保护嘴唇、增加美感的效果。所以口红一般需要考察色泽、软硬度、涂展性和耐热性，好的口红要求色泽鲜艳，颜色均匀，无色块，表面有光泽；膏体要软硬适中，表面细腻光滑，无杂质且不易折断；涂展性好，易于涂抹上色，且颜色自然均匀连续；并且要求常温下放置无弯曲、软化、渗油现象[1]。 不同的口红虽然在质地、颜色上差异显著，但其主要成分大致可分为蜡质、油脂、着色剂、防腐剂及香精香料五类[2]。这些组分熔融温度差异显著，而口红需满足特定性能要求：在约35℃的体温下能软化以方便涂抹，在25℃左右的室温下保持固体形态。由于各组分熔融温度不同，口红在高温环境中易因膏体软化出现渗油现象（俗称“出汗”），因此耐热性成为衡量口红品质的关键性能指标之一。 口红的使用性能（软化涂抹性）和储存稳定性（如防“出汗”）与其各组分的熔融行为及配方整体的热转变温度密切相关。差示扫描量热仪（DSC）通过精确测量这些热转变，成为口红研发和品控中不可或缺的关键测试方法。 2 测量 选取5款不同的口红作为样本，采用AMI公司的DSC 600差示扫描量热仪进行测试。具体操作如下：从每款口红膏体上切取约15 mg的样品，放进密封铝坩埚并加盖；实验在惰性气氛n2下进行，采用单次升温模式，加热速率为10℃/min，温度范围设定为-90℃至140℃（该范围涵盖油脂、蜡质以及色素等主要组分的熔融点区间）。  AMI DSC 600 3 测量结果  图1. 5款口红的DSC测量结果 dsc测试结果见图1所示，5款口红在低温-90℃到140℃范围内均出现多个吸热峰，这些峰主要对应配方中不同组分的熔融。其中，低温区（约-30℃）的熔融峰可能来源于某些液态油或酯类的低熔点油脂成分，而40 ~ 70℃区间的熔融峰则可能与高熔点蜡质成分的熔融相关。 口红a的dsc曲线仅显示一个熔融峰，推测其含有的原料成分相对单一。在较低温度区间（-50℃至-20℃）可观察到微弱的台阶状基线变化，见图1中绿色箭头所示，这可能与该口红中某些聚合物或非晶态组分的玻璃化转变有关。随后出现的明显的吸热峰，推测对应其主要结构组分（如某种蜡质或硅基材料）的熔融峰，该峰峰值位于48.4℃，虽然高于室温（25℃），可保证膏体在室温下呈固态。然而，由于该熔点相对较低，接近人体体温35℃及夏季环境温度，导致其高温耐热性较差，易出现软化现象。这与使用者反馈的 “光滑易涂抹、附着力好，但高温下易软化” 特征一致。 口红b、c、d均含有多个熔融峰，第一个熔融峰在-30℃左右开始出现，推测为油脂成分的熔融峰。口红b在该区间的熔融峰尖锐，且焓值高达63.38j/g，说明b口红含有一些低凝固点的油脂，在夏季更容易渗油；口红c、d在约-30℃熔融峰的焓值分别为36.93 j/g和34.52 j/g，数值接近，且峰值为-12.78℃和-14.77℃，推测两者添加的油脂成分较相似，可能添加了矿物油精。口红d在较高温度区观察到另外一个熔融峰，峰值为49.40℃，表明其主结构蜡质熔点较低。 此外，图1箭头所示，口红b、c在40℃到80℃区间存在较小的熔融峰，表明这两款口红的配方中添加了少量高熔点蜡质以增强耐热性。不过，高熔点蜡质的加入也使得膏体硬度增加。这与使用者反馈的 “膏体偏硬、不易涂抹且延展性较差” 特征相符。 口红e在低温区呈现一个宽而矮的熔融峰，峰值为-24.27°c，表明存在多组分共熔体系，可能是硅油和烷烃的混合物；同时在较高温度区观察到熔融峰，峰值为45.84℃，说明口红含有能在室温下保持固态但熔点相对较低的蜡质成分，这意味着其高温下易软化，耐热性不足。 4 结论 通过差示扫描量热仪（DSC）对不同口红的热行为进行分析，可清晰揭示其组分熔融特性的差异： 1）口红a的主熔融峰单一且温度较低(48.4°c)，这使其在室温下保持稳定且易于涂抹，但高温耐热性较差。 2）口红b、c、d呈现多熔融峰，表明其同时含有低熔点油脂和高熔点蜡质组分，这种组合赋予口红较好的高温稳定性，但高熔点蜡质导致膏体偏硬，延展性和涂抹性降低。 3）口红e宽而矮的熔融峰表明其组分复杂，可能含有多组分共熔体系，且高温熔融峰温度相对较低，因此高温稳定性较差。 综上，DSC曲线所测定的各组分熔融温度和焓值，是评估口红高温稳定性和低温涂抹性的关键热性能指标，通过监测这些指标，DSC热分析技术为口红的质量控制和研发优化提供了重要参考依据。 参考文献 [1]唐一诺，章肖肖等，胭脂虫红色素口红制备工艺优化及品质分析[j]. 中国食品添加剂开发应用.2024.(8): 139-147. [2]梁媛，口红中37种元素的分析及评价[j]. 香料香精化妆品（分析与测评）. 2024.(8): 134-139.[ last edited by 北京精微高博仪器 on 2025-9-12 at 15:08 ] [ Last edited by 北京精微高博仪器 on 2025-9-12 at 15:11 ] |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 【热分析与重量法吸附】250731-差示扫描量热仪（DSC）在口红热性能分析中的应用.docx
2025-08-22 13:41:23, 96.74 K
» 猜你喜欢
272分材料子求调剂
已经有36人回复
-
275求调剂
已经有8人回复
-
调剂求收留
已经有5人回复
-
一志愿211，化学学硕，310分，本科重点双非，求调剂
已经有20人回复
-
070300化学学硕311分求调剂
已经有19人回复
-
材料与化工调剂
已经有13人回复
-
材料与化工调剂
已经有33人回复
-
复试调剂
已经有7人回复
-
一志愿哈工大 085600 277 12材科基求调剂
已经有17人回复
-
还有化工二轮调剂的学校吗
已经有47人回复
» 抢金币啦！回帖就可以得到:
-
2026年“海洋生物”硕士研究生调剂需求信息—— 河北科技师范学院，海洋科学研究中心
+1/190
-
★★精品★★0860生物与医药还有调剂指标，最后的机会，捡漏上岸
+1/132
-
济南大学前沿交叉科学研究院2026年化学/化工专业硕士研究生调剂招生
+1/91
-
长江大学化工学院2026年硕士研究生调剂公告（理、工均收）
+1/90
-
江西科技师范大学物理化学课题组招生，07,08都可，还有名额
+1/89
-
085404 计算机技术 真诚求老师带走 杭电 336 六级已过
+1/84
-
福建农林大学材料工程学院高分子材料课题组还有少量学硕/专硕招生名额
+1/72
-
江西水利电力大学-储能技术专业-085808-接收二次调剂研究生，速报名，有名额
+1/68
-
上海应用技术大学刘敏课题组招生---欢迎材料，物理和化学相关背景
+1/46
-
招收2026级公共卫生与预防医学专业（学硕）调剂生1名
+1/42
-
浙师大化与材学院2026年有大量硕士研究生调剂名额 （线上 调剂）
+1/41
-
大湾区大学李红庚与中国科学技术大学王柳教授联合招收博士后
+1/39
-
哈尔滨理工大学0805材料科学与工程、0856材料与化工、0703化学，接收调剂
+1/39
-
大连大学-贵州省煤炭洁净利用重点实验室联合培养研究生 化学5人+环境工程7人
+1/12
-
深圳理工大学研究助理教授招聘-先进拉曼技术课题组
+1/8
-
082200，085606，085606
+1/7
-
招收化学/材料调剂同学
+1/4
-
总分338求调剂，本科大连理工一志愿北航生医工083100
+1/4
-
南阳师范学院生命科学学院2026年硕士研究生调剂最新简明信息
+1/1
-
光学工程考生求调剂
+1/1
2楼2025-08-22 13:59:28
3楼2025-08-22 14:00:37
★
北京精微高博仪�(金币+1): 谢谢参与
北京精微高博仪�(金币+1): 谢谢参与
 |
4楼2025-08-22 14:21:22
★
北京精微高博仪�(金币+1): 谢谢参与
北京精微高博仪�(金币+1): 谢谢参与
| · |
5楼2025-08-22 14:32:01
★
北京精微高博仪�(金币+1): 谢谢参与
北京精微高博仪�(金币+1): 谢谢参与
 |
6楼2025-08-22 14:47:37
★
北京精微高博仪�(金币+1): 谢谢参与
北京精微高博仪�(金币+1): 谢谢参与
|
|
7楼2025-08-22 15:05:56
★
北京精微高博仪�(金币+1): 谢谢参与
北京精微高博仪�(金币+1): 谢谢参与
|
|
8楼2025-08-22 15:19:35
9楼2025-08-22 15:25:38
★
北京精微高博仪�(金币+1): 谢谢参与
北京精微高博仪�(金币+1): 谢谢参与
|
|
10楼2025-08-22 15:27:15
