| 查看: 225 | 回复: 0 | |||
[交流]
使用高温共聚焦显微镜对铁-磷体系中的γ环进行表征
|
|

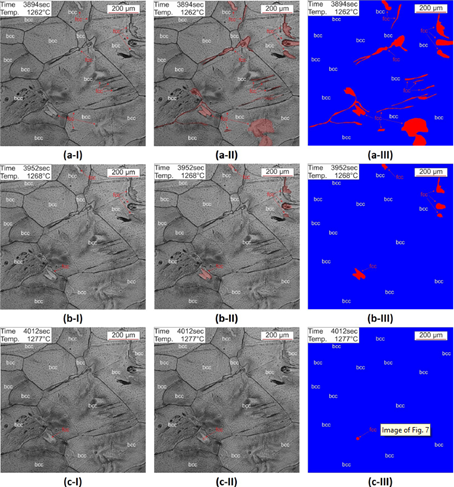

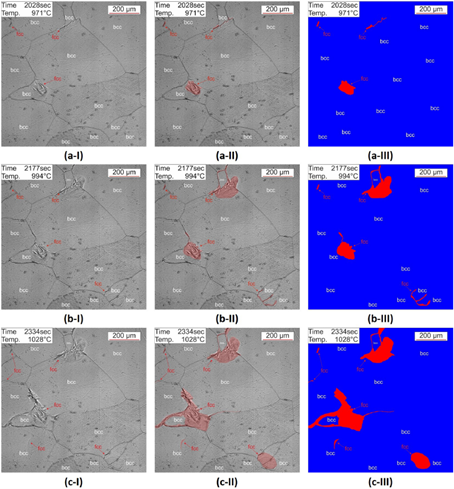

利用差示扫描量热法（dsc）和高温激光共聚焦显微镜（vl2000dx-svf17sp）对二元铁-磷体系的γ环中的固态相变进行了研究。总共研究了磷含量从0.026%到 0.48%（质量百分比）不等的共八种合金，其温度范围为800℃至1450℃。 本研究的第一部分涉及对将 dsc实验与 ht-lscm 观察相结合的方法进行严格评估，以表征铁基γ环中的体心立方/面心立方相平衡。对一种含 0.394%磷的合金进行了 dsc 和 ht-lscm 分析，并将其结果与已建立的膨胀仪和高温 x 射线衍射（ht-xrd）技术的结果进行了比较。然后，通过 ht-lscm 和 dsc 数据重建了γ环的整体相界，并将其与文献中的热力学评估进行了比较。最后，使用高温 x 射线衍射 在 1050℃、1100℃ 和1150℃的温度下，通过 rietveld 修正分析了 0.394%磷时的面心立方和体心立方相的定量相分数。 尽管最近发表的热力学优化研究已成功准确地重现了γ相的界线和相变温度，但在相分数预测方面，高温x射线衍射（ht-xrd）测量值与计算结果之间仍存在较大偏差。本研究明确表明，将差示扫描量热法（dsc）与高温激光共聚焦显微镜（ht-lscm）相结合是一种强大的工具，可用于表征钢中的γ相，为未来的研究工作提供帮助。  图1 c-i 铸态样品（含 0.394%磷） 在 971℃（a-i）、994℃（b-i）和 1028℃（c-i）温度下的体心立方↔ 体心立方 + 面心立方相变的高温共聚焦图像； 在971℃（a-ii）、994℃（b-ii）和 1028℃（c-ii）温度下突出显示的面心立方区域； 在 971℃（a-iii）、994℃（b-iii）和 1028℃（c-iii）温度下用于图像分析的伪彩色图像； 其中面心立方为红色、bcc体心立方为蓝色。  图2 c-i 铸态样品（含 0.394%磷） 在 1262℃（a-i）、1268℃（b-i）和 1277℃（c-i）温度下的体心立方（bcc）+面心立方（fcc）→体心立方（bcc）相变情况； 在 1262℃（a-ii）、1268℃（b-ii）和 1277℃（c-ii）温度下突出显示了面心立方区域； 在 1262℃（a-iii）、1268℃（b-iii）和 1277℃（c-iii）温度下用于图像分析的伪彩色图像； 其中面心立方为红色，体心立方为蓝色。 图三 参考文献：  |
回复此楼» 猜你喜欢
26年秋季金属方向博士申请-目前研三在读-发表SCI 1区和2区学术论文共两篇
已经有1人回复
-
26级博士申请
已经有4人回复
-
无机非金属材料论文润色/翻译怎么收费?
已经有224人回复
-
26级博士申请
已经有3人回复
-
26级博士申请
已经有2人回复
-
寻找一款土质材料
已经有24人回复
-
审稿日期短时间内频繁更换，是被拒的节奏吗？
已经有10人回复
-
有没有适合电极材料负极的3-4区期刊推荐，孩子要毕业，谢谢
已经有6人回复
-
如何产生Frank分位错
已经有2人回复
-
请大家帮忙看下，这样的审稿状态是否凶多吉少？
已经有12人回复
