24小时热门版块排行榜

返回列表

huhuhuhu15

新虫 (小有名气)

应助: 1 (幼儿园)
金币: 129
帖子: 89
在线: 6.5小时
虫号: 29544047
注册: 2022-04-28
专业: 金属材料的微观结构

[交流] 通过高温原位观察技术，研究加热速率对新型Ti-Mo马氏体钢组织演变的影响

快速加热是一种很有前途的获得优异机械性能的技术。通过高温激光共聚焦显微镜（VL2000DX-SVF17SP）原位观察实验，创新性地将快速加热技术应用于一种新型Ti-Mo马氏体钢。
通过对比升温速率为1℃/s和30℃/s时的微观组织演变，阐明了微观组织与性能演变的关系。结果表明，快速加热导致的奥氏体晶粒细化是由于在较大的过热条件下晶粒形核增强、位错积累和新碳化物生成增多所致。在缓慢加热过程中碳化物的成熟占主导地位，而快速加热加速了新碳化物的析出，碳化物的成熟有限。此外，在快速加热过程中，（Ti, Mo, Fe）C颗粒与马氏体基体之间存在共格和非共格关系，对晶界迁移具有显著的钉扎作用。然而，在缓慢加热过程中，形成了大尺寸的（Ti, Mo）C碳化物，与马氏体基体呈非共格关系。此外，与慢速加热相比，快速加热导致的强度差异主要包括晶粒细化、位错强化和析出强化，其中位错强化起主导作用。

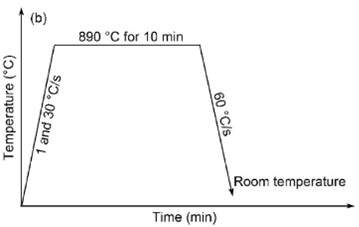

图1 升降温曲线

图2 高温原位观察：（a, d）加热前；（b, e）F/P晶界的出现；（c，f）加热速率分别为1℃/s和30 ℃/s时γ的转变。

图3（a）试样晶粒尺寸（b）试样等温保温过程中晶粒的生长速率（c）1℃/ s等温保温10 min后的形貌（d）30℃/s等温保温10 min后的形貌

图4（a, c）1℃/s和（b, d）30℃/s加热试样的马氏体相变开始和结束形貌

参考文献：

回复此楼

» 猜你喜欢

1楼2025-06-30 14:54:24

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

相关版块跳转我要订阅楼主 huhuhuhu15 的主题更新

返回列表
