| 查看: 842 | 回复: 6 | ||
| 【悬赏金币】回答本帖问题，作者zoukangxin将赠送您 70 个金币 | ||
[求助]
模具钢淬火+3次回火后的组织已有1人参与
|
||

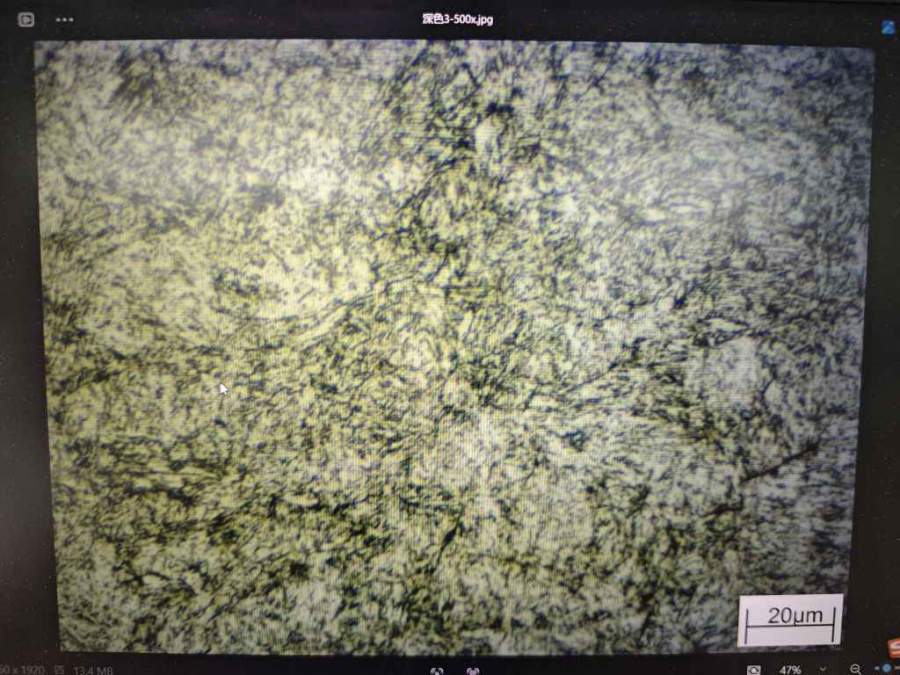

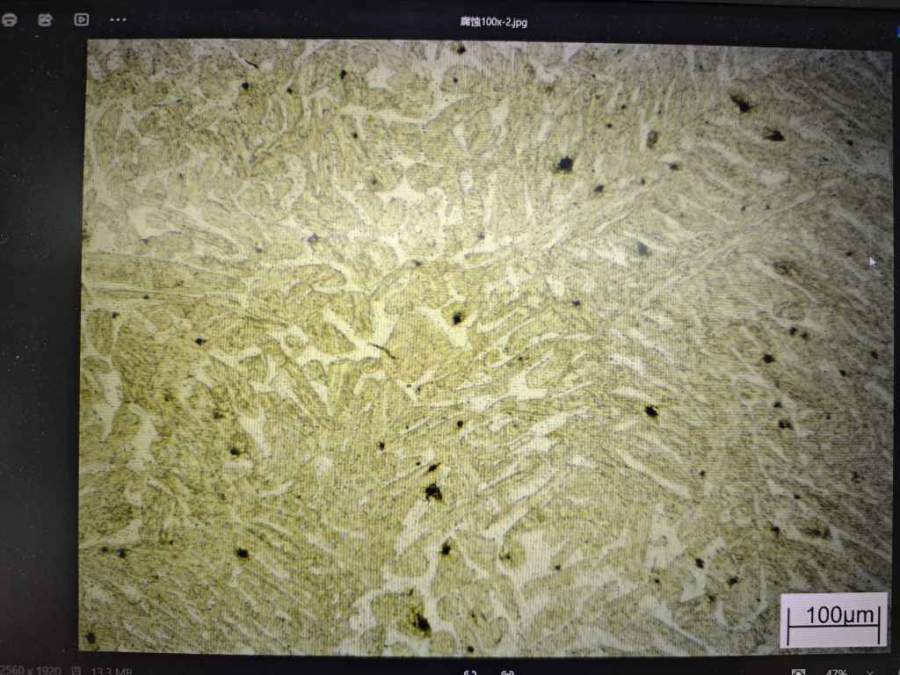

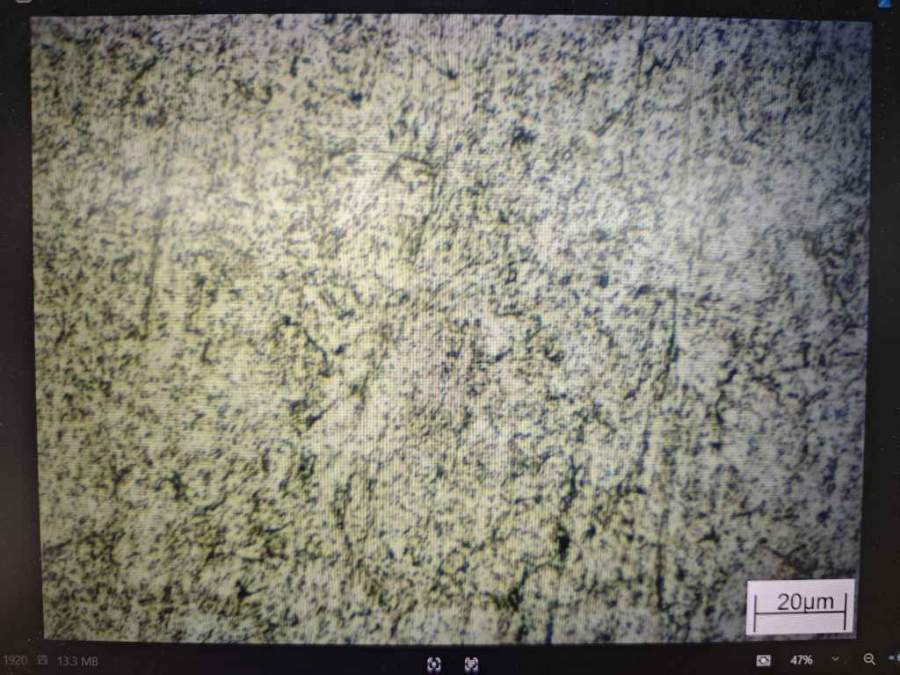

下图为同一牌号不同厂家模具钢经过1030淬火+3次回火后的组织，有没有大佬知道三个图中的组织分别是什么，为什么图2和图1、3的不一样。图1和图3的区别是什么？   @wacky1980 @comma 发自小木虫手机客户端 |
回复此楼» 猜你喜欢
AI论文写作工具：是科研加速器还是学术作弊器？
已经有3人回复
-
孩子确诊有中度注意力缺陷
已经有6人回复
-
康复大学泰山学者周祺惠团队招收博士研究生
已经有4人回复
-
2026博士申请-功能高分子，水凝胶方向
已经有6人回复
-
论文投稿，期刊推荐
已经有4人回复
-
硕士和导师闹得不愉快
已经有13人回复
-
请问2026国家基金面上项目会启动申2停1吗
已经有5人回复
-
同一篇文章，用不同账号投稿对编辑决定是否送审有没有影响？
已经有3人回复
-
ACS Applied Polymer Materials投稿
已经有10人回复
-
RSC ADV状态问题
已经有4人回复
2楼2025-06-06 10:35:49
3楼2025-06-06 10:37:29
4楼2025-06-06 11:24:49
《草原的风》
至尊木虫 (职业作家)
- 应助: 854 (博后)
- 金币: 17093.3
- 红花: 102
- 帖子: 3285
- 在线: 957.8小时
- 虫号: 2536060
- 注册: 2013-07-07
- 性别: GG
- 专业: 金属结构材料
【答案】应助回帖
感谢参与，应助指数 +1
|
钢号也不说，回火温度也不说，取样部位也不说，热处理前的状态也不说，拿个图片就来问，你是来考我们的吗？ 你是不是以为1030淬火加热1个小时和6个小时的组织是一样的？你是不是以为200度回火和560度回火后的组织也是一样的？你是不是以为热作模具钢和冷作模具钢都是模具钢同样热处理条件组织都是一样的啊？切！搞科研一点都不严谨。 让人猜吗？那就猜一猜吧。 1、为什么图2和图1、3的不一样。 猜：图2可能是：图中存在较大的（疑似）铁素体，可能是加热不足，存在未溶铁素体，也可能是回火时间过长回火温度过高导致铁素体长大所致。更可能是热处理前轧制或锻造比不足所致，右上角有明显的鱼骨状特征似乎说明了这一点， 2、图1和图3的区别是什么？ 猜：图1有明显的由右上向左下的流线，说明锻造时锻造比有点不足，因为不知道材料牌号，不清楚是纤维组织还是带状组织，反正材料会有各向异性，但组织比较细，除了不同方向的韧性有差异外，其他力学性能还是不错的。 图3的组织比较均匀，但跟图1比较粗大，从长相上看，很可能是回火索氏体组织，应该是个合格组织。 不知道这样答题能及格不？  |
5楼2025-06-06 17:17:22
|
钢是8418的，1030淬火30min，回火三次，分别560?6h 580?6h 560?6h。我只是不太明白同一个牌号的钢，一样的热处理，只是供应商不同，组织为啥会不一样 发自小木虫手机客户端 |
6楼2025-06-09 08:25:52
《草原的风》
至尊木虫 (职业作家)
- 应助: 854 (博后)
- 金币: 17093.3
- 红花: 102
- 帖子: 3285
- 在线: 957.8小时
- 虫号: 2536060
- 注册: 2013-07-07
- 性别: GG
- 专业: 金属结构材料
|
哦，供应商不同，同一个牌号的钢的材料也是不同的，热处理后的组织和质量也不同。即使材料牌号、设备、工艺参数都相同，由于化学成分含量上下限、热处理温度上下限、保温时间上下限不同，热处理后的组织和质量也会不同。即使化学成分含量上下限、热处理温度上下限、保温时间上下限都相同，由于热处理前期的冷热加工的工艺、质量、组织等不同，热处理后的组织和质量也同样会不同。因此，出现问题后要具体问题具体分析，即要一分为二。 此外，同样符合国家标准的同样牌号的某一种钢，包钢生产的可能会含有稀土，因为采用的是富含稀土的白云鄂博铁矿生产的，不可避免的会残留一定量的稀土，攀钢生产的会含有钒钛，因为攀枝花的矿就是钒钛铁矿，如此等等，即使热处理参数完全相同，组织和性能可能也会不同的，有什么奇怪的吗？如果你还不明白，我举个例子：同样是人参，为什么长白山的好？同样是枸杞，为什么宁夏的好？同样是烤鸭，为什么是全聚德的好，它们都符合标准的呀？ |
7楼2025-06-09 13:43:35
