| 查看: 1012 | 回复: 3 | ||
| 【悬赏金币】回答本帖问题，作者Juancaowen将赠送您 5 个金币 | ||
[求助]
铝合金极化曲线电化学测试求助已有1人参与
|
||
|

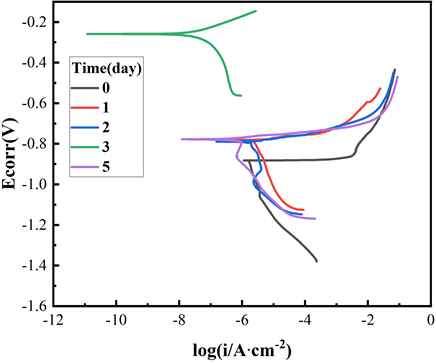

做的是铝合金在中性氯化钠溶液中的浸泡实验，浸泡后的出的极化曲线不太正常，每组三个平行样品测试出来的，可以帮忙分析一下吗： 为什么浸泡三天的合金腐蚀点位差别如此大？这是正常的吗？可能是什么原因导致的现象或异常呢？  @langzhizhou @Gamry-电化学 发自小木虫手机客户端 |
回复此楼» 猜你喜欢
请问现在还有电池材料方向的博导招人吗
已经有6人回复
-
大连工业大学招收储能电池方向博士1名
已经有0人回复
-
分析化学论文润色/翻译怎么收费?
已经有151人回复
-
《把心放慢，世界就会温柔起来》
已经有0人回复
-
钠离子硬碳负极扣式半电池组装都没有电流！！！
已经有2人回复
-
Ni元素XPS分析
已经有1人回复
-
广东以色列理工材料系能源与电子材料课题组——博士（以色列理工学位）
已经有2人回复
-
青岛大学化学化工学院分子测量学研究院2026年招收博士研究生
已经有0人回复
-
求一份origin2019以上版本的origin软件压缩包
已经有1人回复
【答案】应助回帖
感谢参与，应助指数 +1
|
针对铝合金在中性NaCl溶液中浸泡后极化曲线异常（腐蚀电位差异大）的问题，可能的原因涉及 **材料自身特性、实验操作、环境因素** 等多方面。以下是系统性分析与解决方案： --- ### **一、腐蚀电位（E<sub>corr</sub>）差异大的可能原因** #### **1. 材料因素** | **原因** | **解释** | **验证方法** | |-------------------------|--------------------------------------------------------------------------|----------------------------------| | **表面氧化膜不均匀** | 浸泡初期氧化膜局部破裂/修复动态变化，导致不同区域电化学活性差异 | SEM观察表面形貌，EDS分析膜成分 | | **晶界或第二相分布不均** | 铝合金中θ相（Al<sub>2</sub>Cu）、Mg<sub>2</sub>Si等局部腐蚀敏感相分布随机 | 金相显微镜或EBSD分析微观结构 | | **加工残余应力** | 样品切割/抛光引入的残余应力差异，加速局部腐蚀 | XRD残余应力测试 | #### **2. 实验操作因素** | **原因** | **解释** | **验证方法** | |-------------------------|--------------------------------------------------------------------------|----------------------------------| | **样品表面处理不一致** | 抛光粗糙度、清洁度（如指纹残留）差异影响氧化膜稳定性 | 检查抛光记录，AFM测表面粗糙度 | | **浸泡条件波动** | 溶液氧含量、温度或Cl<sup>-</sup>浓度微小变化（如未密封导致蒸发） | 监测pH、溶解氧、Cl<sup>-</sup>浓度 | | **参比电极稳定性** | 参比电极（如Ag/AgCl）液接电位漂移或污染 | 校准参比电极，更换电解液 | #### **3. 测试因素** | **原因** | **解释** | **验证方法** | |-------------------------|--------------------------------------------------------------------------|----------------------------------| | **接触电阻差异** | 工作电极导线接触不良或盐桥孔隙堵塞 | 检查电路连接，重复测试 | | **扫描参数不合理** | 扫描速率过快（如>1mV/s）导致极化曲线失真 | 降低扫描速率至0.1-0.5mV/s | | **气泡附着** | 电极表面H<sub>2</sub>气泡未及时清除，阻碍电荷转移 | 测试前通N<sub>2</sub>除氧，观察电极表面 | --- ### **二、判断是否正常的标准** 1. **腐蚀电位波动范围**： - 若平行样品E<sub>corr</sub>差异 **>50mV**，通常认为异常（中性NaCl中铝合金E<sub>corr</sub>正常波动约±20mV）。 - **文献参考**：*Corrosion Science* (DOI:10.1016/j.corsci.2019.108234) 指出，AA2024-T3在3.5% NaCl中E<sub>corr</sub>标准差应<15mV。 2. **其他参数一致性**： - 若仅E<sub>corr</sub>差异大，但腐蚀电流密度（i<sub>corr</sub>）和Tafel斜率相近，可能为表面状态差异；若i<sub>corr</sub>也显著不同，需警惕材料或测试问题。 --- ### **三、解决方案与验证实验** #### **1. 重复性验证** - **重新抛光样品**：统一用0.05μm Al<sub>2</sub>O<sub>3</sub>悬浮液抛光，超声波清洗（丙酮→乙醇→去离子水各10分钟）。 - **严格控条件**：使用恒温槽（25±0.5°C），密封容器，溶液现配现用（避免Cl<sup>-</sup>挥发）。 #### **2. 表面分析** - **SEM+EDS**：检查腐蚀产物成分（如Al(OH)<sub>3</sub>、AlCl<sub>3</sub>）及分布。 - **XPS**：分析氧化膜化学态（如Al<sub>2</sub>O<sub>3</sub> vs. AlOOH）。 #### **3. 电化学辅助测试** - **电化学阻抗谱（EIS）**： 对比不同样品的膜电阻（R<sub>p</sub>）和双电层电容（Q<sub>dl</sub>），判断氧化膜稳定性。 - **局部电化学（SVET/SIET）**： 扫描电极技术检测局部腐蚀电流密度分布。 --- ### **四、数据异常的可能解释（示例）** #### **案例1：氧化膜局部破裂** - **现象**：样品A的E<sub>corr</sub>显著负移（如-750mV vs. -650mV）。 - **原因**：抛光时划痕未被完全去除，浸泡后Cl<sup>-</sup>优先攻击缺陷处，导致局部腐蚀电池形成。 #### **案例2：第二相选择性溶解** - **现象**：样品B的i<sub>corr</sub>异常高。 - **原因**：富Cu相（θ相）在晶界处形成微电偶，加速溶解（需TEM验证）。 --- ### **五、文献支持与扩展** - **铝合金腐蚀电位影响因素**： *Journal of The Electrochemical Society* (DOI:10.1149/2.0251609jes) 指出，AA7075在NaCl中E<sub>corr</sub>差异主要源于MgZn<sub>2</sub>相分布。 - **Cl<sup>-</sup>作用机制**： *Nature Materials* (DOI:10.1038/nmat4966) 提出Cl<sup>-</sup>会竞争吸附在氧化膜缺陷位点，促进Al<sup>3+</sup>溶出。 --- ### **总结建议** 1. **优先排查操作问题**：确保样品处理、测试条件完全一致。 2. **补充表征**：通过SEM/EIS明确腐蚀形貌与机制。 3. **数据呈现**：在论文中展示所有平行样品曲线，并讨论分散性原因（可转化为研究亮点，如“局部腐蚀敏感性”）。 如需进一步分析，请提供： - 铝合金具体牌号（如AA6061/AA2024） - 极化曲线图（含扫描参数） - 表面处理详细流程 |
2楼2025-04-09 23:50:43
3楼2025-04-10 14:02:04
4楼2025-04-10 18:57:59
