fluent多相混合物 VOF模型及Species模型设置
领取红包 (小木虫手机app专属红包)

扫一扫,下载小木虫客户端

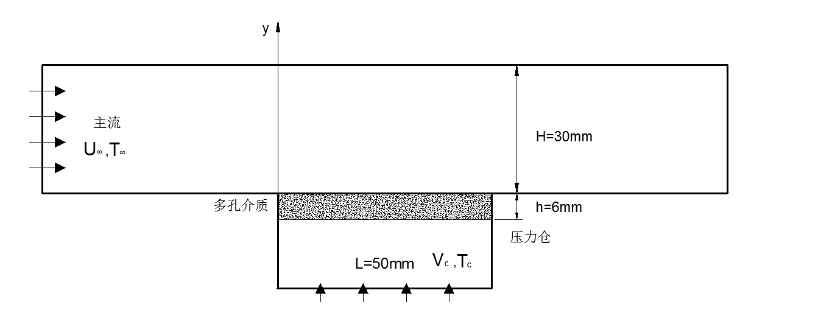

想请教大家个问题。我正在做多孔介质的发汗冷却。二维几何模型如图所示,由高温主流通道、多孔介质和冷却腔构成。高温主流从左侧入口流入,右侧出口流出;冷却剂从冷却底部注入,从多孔介质上表面流出,从而与高温主流混合。冷却剂为水时,会发生相变。在计算过程中,有空气、水蒸气、以及液态水的存在。我现在是同时开启VOF模型以及Species模型,先添加一项混合物材料,包含空气及水蒸气;然后将空气与水蒸气的混合物设置为主相,将液态水设置为次相。但是计算一直有问题,想请教大家这样设置是正确的吗?
还是仅开启VOF 模型, 分别将空气、水蒸气以及液态水设置为三相呢?

fluent多相混合物 VOF模型及Species模型设置

发自小木虫手机客户端
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

66677777

新虫 (初入文坛)

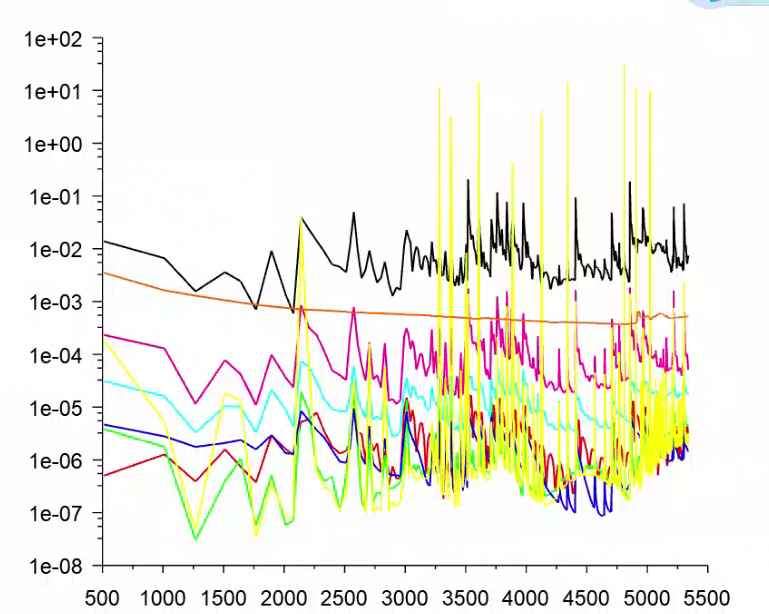

接着更一下,我后面按照空气和水蒸气为混合相设为主相,将液态水也设为了一个混合物,即该混合物只含液态水;并且将饱和温度设成了UDF, 进行计算。从定性和规律上来说,大致能和文献对上,但后面收敛很不稳定,残差波动非常大,然后在某一时刻报浮点数溢出。具体错误:
Stabilizing wet-air-species-0 using GMRES to enhance linear solver robustness.
Divergence detected in AMG solver: wet-air-species-0.
Error: floating point exception
Error Object: #f
目前打算下面调试一下参数,不知道能不能解决
9楼2025-03-23 17:08:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

66677777

新虫 (初入文坛)


10楼2025-03-23 17:11:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

单机片

新虫 (初入文坛)


引用回帖:
9楼: Originally posted by 66677777 at 2025-03-23 17:08:54
接着更一下,我后面按照空气和水蒸气为混合相设为主相,将液态水也设为了一个混合物,即该混合物只含液态水;并且将饱和温度设成了UDF, 进行计算。从定性和规律上来说,大致能和文献对上,但后面收敛很不稳定,残差 ...

解决了吗
发自小木虫手机客户端
11楼2025-05-19 01:32:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fluent仿真

新虫 (初入文坛)


12楼2025-09-27 15:08:18
