| 查看: 1796 | 回复: 10 | ||
| 【悬赏金币】回答本帖问题，作者131949将赠送您 10 个金币 | ||
[求助]
钠电涂覆破裂已有2人参与
|
||

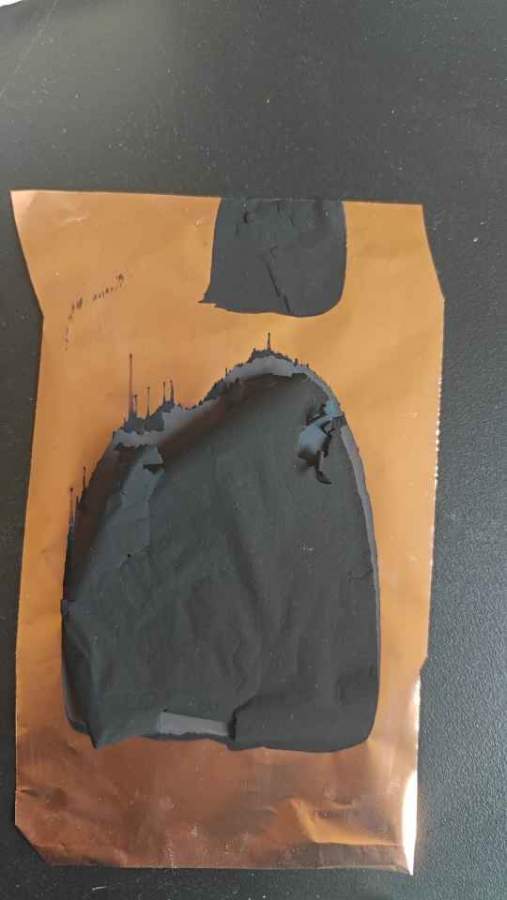

活性物质，导电碳，pvdf 7:2:1干磨，真空60°12h，求助下为什么会这样 @a88592718 发自小木虫手机客户端 |
回复此楼» 猜你喜欢
请问现在还有电池材料方向的博导招人吗
已经有6人回复
-
大连工业大学招收储能电池方向博士1名
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有151人回复
-
《把心放慢，世界就会温柔起来》
已经有0人回复
-
钠离子硬碳负极扣式半电池组装都没有电流！！！
已经有2人回复
-
Ni元素XPS分析
已经有1人回复
-
广东以色列理工材料系能源与电子材料课题组——博士（以色列理工学位）
已经有2人回复
-
青岛大学化学化工学院分子测量学研究院2026年招收博士研究生
已经有0人回复
-
求一份origin2019以上版本的origin软件压缩包
已经有1人回复
2楼2025-03-19 23:45:40
送红花一朵|
活性物质用的S，有文献说用cu箔能促进性能，我是干磨，称量活性物质导电碳先混匀，然后加入pvdf再混匀，最后滴加nmp，手动搅拌至浆料粘稠度合适再进行涂布，涂布完直接放入真空烘箱抽真空干燥。 发自小木虫手机客户端 |
3楼2025-03-20 17:53:47
蓝色钢琴
铁杆木虫 (著名写手)
- 应助: 13 (小学生)
- 金币: 9649.5
- 散金: 215
- 帖子: 1377
- 在线: 150.9小时
- 虫号: 22925714
- 注册: 2020-06-24
- 专业: 电化学
【答案】应助回帖
感谢参与，应助指数 +1
不确定你具体的操作，但是总感觉哪哪都差点 1、首先你配方中导电炭黑占比20%，远高于常规锂/钠电池配方的5%-10%； 2、PVDF作为粘结剂比例有点低，只有10%，这点很难有效固定高比例的导电剂和活性物质，干燥后你内聚力不足很有可能开裂； 3、活性物质+导电碳先干磨，再加入PVDF这一步，也有点问题，粘结剂得优先与溶剂充分溶胀，后续手动搅拌无法彻底分散粘结剂的颗粒，会形成局部高浓度，而且直接干混后面很难形成需要的稳定三维网格结构，改进一下先预溶解然后湿磨，然后延长搅拌时间，或者用搅拌机； 4、你干燥温度是60℃，但是NMP沸点得有200吧，可能表面的都跑了，内部还会有残留，再检查下真空度，分阶段调整可能会更好一些，先稍低温度预干燥个俩小时，再升高到90完成彻底干燥，固含量控制在60左右吧，低点好； 5、还有就是铜箔这个东西，促进性能主要就是导电性，但是它对PVDF的附着力要差很多，除非表面改性，这就有点复杂了，后面还有时间的话跟铝箔做个相同工艺的对比组测试吧。 |
4楼2025-03-21 13:38:44
5楼2025-03-22 13:39:44
送红花一朵|
大佬，我按照你提的建议改成8:1:1涂出来确实好点，但是里面还是粘结性很差，切片的时候就容易整片掉出来，也改成了湿磨过夜，均匀度确实比之前更好没有颗粒感，烘干温度没做调整，我感觉会不会是干的太快所以容易裂，之前用的旧nmp就能涂的很好，换了新的nmp就一直出现这种情况，想问下还能怎么改善呢？ 发自小木虫手机客户端 |
6楼2025-03-24 20:51:38
changhu2267
新虫 (初入文坛)
- 应助: 1 (幼儿园)
- 金币: 102.5
- 红花: 1
- 帖子: 39
- 在线: 22.5小时
- 虫号: 2819661
- 注册: 2013-11-22
- 性别: GG
- 专业: 有机化工
|
pvdf用得哪种，影响因素很多的，最好用含改性官能团的，然后这个跟厚度关系也很大，干燥温度60差不多了，涂的时候用nmp控制下固含量，粘度，不能太高，涂布刮的时候至少15cm以上，你图上太短了，可能粘度高了。 发自小木虫手机客户端 |
7楼2025-04-01 13:45:12
8楼2025-04-01 16:29:36
9楼2025-08-08 01:33:57
chlj
木虫 (正式写手)
- 应助: 74 (初中生)
- 金币: 4607.4
- 散金: 66
- 红花: 16
- 帖子: 482
- 在线: 127.6小时
- 虫号: 430661
- 注册: 2007-08-11
- 专业: 电化学
10楼2025-08-13 19:01:05
