应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 合成表征 » 木质素包裹四氧化三铁，总是包裹的不好
51/1返回列表
查看: 2241  |  回复: 4
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

pp976

铁虫 (初入文坛)

[交流] 木质素包裹四氧化三铁，总是包裹的不好 已有2人参与

想在10纳米左右的四氧化三铁外面包裹一层木质素，做成单包裹或者比较均匀的状态

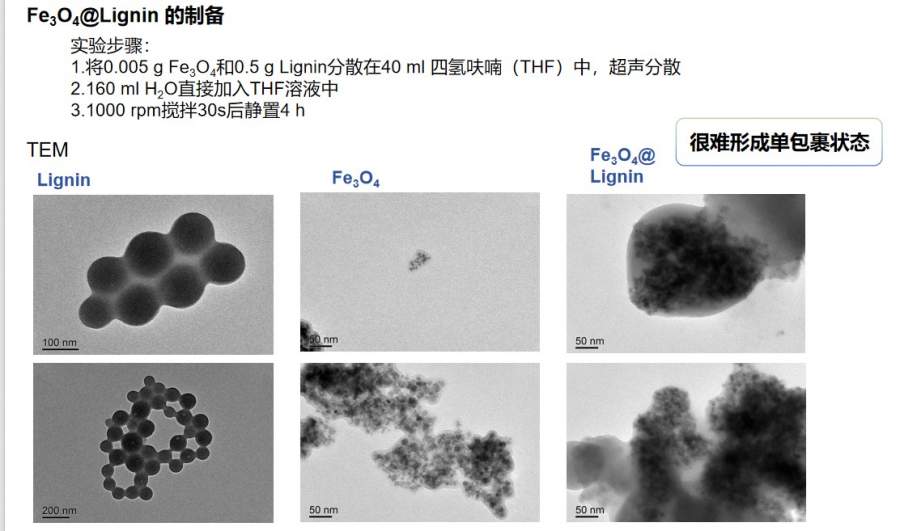

但是目前做出来的都是一堆铁团聚在一起外面包一层木质素，如下图
想问问有没有什么方法提高分散性，做出这种颗粒
另外木质素是利用溶剂交换法制备，本身的制作方法也如下图
文献中木质素的形成机理如下
“基于以上实验分析，我们提出了木质素微纳米球的一种可能形成机理。酶解木质素能完全溶于四氢呋喃。通过逐步滴加去离子水，相对较强疏水的木质素分子会形成微纳米球的核。随着去离子水的进一步增加，越来越多的木质素分子会在核的表面通过 π-π相互作用层层自组装，导致球的直径逐步增加。最终，形成稳定的微纳米球。”

木质素包裹四氧化三铁，总是包裹的不好
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2025-01-06 22:36:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NanoPi

银虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1. Fe3O4 本身分散比较差，可以考虑调整下；
2. 过程中最好不要烘干干燥，使用机械搅拌；
3. 反应的浓度尽量低，包覆本身就是一个异相成核过程；
4. Fe3O4表面最好提前功能化，促进包覆。

希望以上对你有帮助。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

pp976
2楼2025-01-07 09:46:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pp976

铁虫 (初入文坛)
送红花一朵
引用回帖:
2楼: Originally posted by NanoPi at 2025-01-07 09:46:40
1. Fe3O4 本身分散比较差，可以考虑调整下；
2. 过程中最好不要烘干干燥，使用机械搅拌；
3. 反应的浓度尽量低，包覆本身就是一个异相成核过程；
4. Fe3O4表面最好提前功能化，促进包覆。

希望以上对你有帮助 ...

谢谢！我还有几个问题
1.请问要如何提高铁的分散性呢。 我的铁是分散在水溶液中的，然后用的时候用THF洗了3次，再加进去
2.过程本身就是用的机械搅拌。但是我现在想着直接在超声的过程中进行合成，不知道会不会分散好一点。
3.Fe3O4如何进行促包裹的功能化呀
赞一下 回复此楼
3楼2025-01-07 15:21:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

NanoPi

银虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by pp976 at 2025-01-07 15:21:18
谢谢！我还有几个问题
1.请问要如何提高铁的分散性呢。 我的铁是分散在水溶液中的，然后用的时候用THF洗了3次，再加进去
2.过程本身就是用的机械搅拌。但是我现在想着直接在超声的过程中进行合成，不知道会不会分 ...

1. 从TEM图上看，你的Fe3O4团聚比较严重，粒径也比较小，换个合成方法试试；
2. 提前超声就好了
3. 可以考虑下高分子改性，或者添加改变表面电荷的添加剂，譬如氨水。
赞一下 回复此楼
4楼2025-01-07 16:27:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

无聊的刁民

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
用砂磨机，或者高速剪切机，大功率超声设备，这三种设备剪切力强可以，而且就是木质素的量建议多一点
赞一下 回复此楼
颗粒分散与基材表面改性
5楼2025-02-14 11:07:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 pp976 的主题更新
51/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[博后之家] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +4 IDs3scOF0tjC 2026-09-28 4/200 2026-10-01 21:59 by Equinoxhua
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 (EPI+-1)(金币-50) +3 cqwQDCxMcL3I 2026-09-29 4/200 2026-09-30 16:52 by Z9YWQ5EAO3qp
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +3 cqwQDCxMcL3I 2026-09-29 4/200 2026-09-30 16:33 by Z9YWQ5EAO3qp
[公派出国] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 cqwQDCxMcL3I 2026-09-29 6/300 2026-09-30 16:26 by Z9YWQ5EAO3qp
[考研] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +3 cqwQDCxMcL3I 2026-09-29 6/300 2026-09-30 16:14 by Z9YWQ5EAO3qp
[有机交流] 同一个分子，一条来自文献，一条来自AI——不告诉你答案，你会选哪条？ +4 tianxiaoxian 2026-09-28 7/350 2026-09-30 08:34 by 88817753
[找工作] 售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急 +4 ZYXdhzDAy9ZX 2026-09-28 4/200 2026-09-29 16:54 by yCO1Ll7aHtsw
[考博] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +4 ZYXdhzDAy9ZX 2026-09-28 4/200 2026-09-29 16:47 by yCO1Ll7aHtsw
[博后之家] 售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急 +3 ZYXdhzDAy9ZX 2026-09-28 3/150 2026-09-29 16:30 by etmYJ6d2rquH
[论文投稿] 售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急 +4 tqUTOxClQUMF 2026-09-28 4/200 2026-09-29 15:15 by etmYJ6d2rquH
[考博] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +6 GDBe8tDZqE8z 2026-09-28 6/300 2026-09-29 14:41 by etmYJ6d2rquH
[硕博家园] 售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急 +3 GDBe8tDZqE8z 2026-09-28 3/150 2026-09-29 14:30 by etmYJ6d2rquH
[找工作] 售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急 +6 IDs3scOF0tjC 2026-09-28 6/300 2026-09-29 14:13 by etmYJ6d2rquH
[教师之家] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +4 GDBe8tDZqE8z 2026-09-28 4/200 2026-09-29 09:49 by JzYBbHIXWSrW
[找工作] 售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急 +3 ZYXdhzDAy9ZX 2026-09-28 3/150 2026-09-29 06:28 by ZvyPK8n6Nfki
[硕博家园] 售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急 +3 tqUTOxClQUMF 2026-09-28 3/150 2026-09-28 23:46 by b8fCuTHqckEt
[公派出国] 售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急 +4 IDs3scOF0tjC 2026-09-28 4/200 2026-09-28 22:55 by ez6fGg9abYaj
[找工作] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 IDs3scOF0tjC 2026-09-28 5/250 2026-09-28 22:32 by ez6fGg9abYaj
[考博] 售SCI文章，我:8O.5.5.1O.54,科目全,可十急 +3 IDs3scOF0tjC 2026-09-28 6/300 2026-09-28 22:15 by ez6fGg9abYaj
[考研] 售一区SCI文章T0P，我:8O.551.O54,科目全,可十急 +3 IDs3scOF0tjC 2026-09-28 4/200 2026-09-28 18:51 by 9lS3ad5oOymn
信息提示
关闭
请填处理意见
关闭
