[交流]
OptiSystem与OptiSPICE的联合使用：收发机电路的眼图分析
|
|

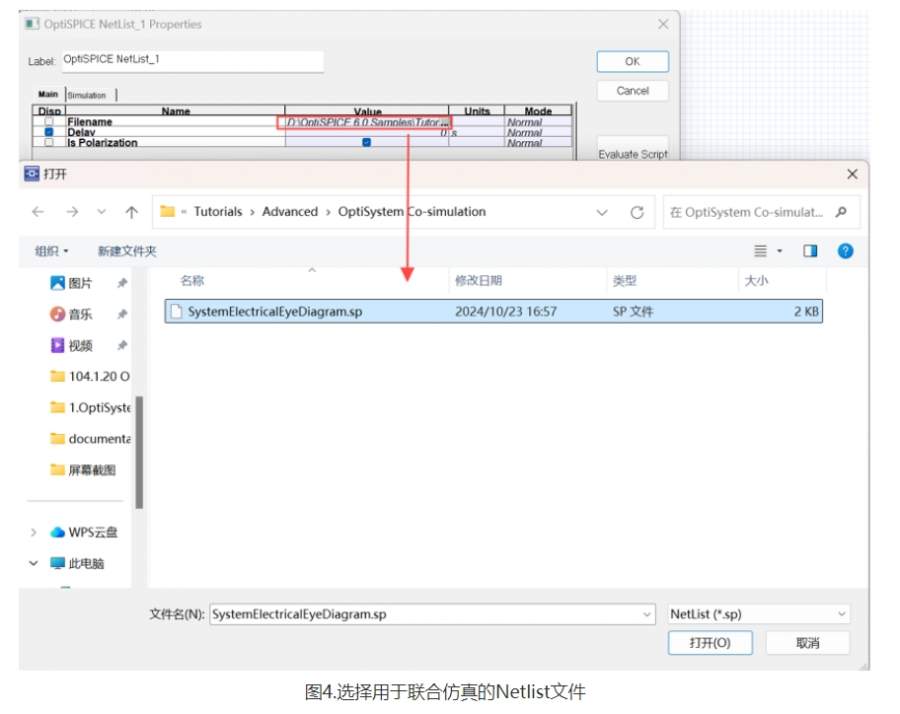

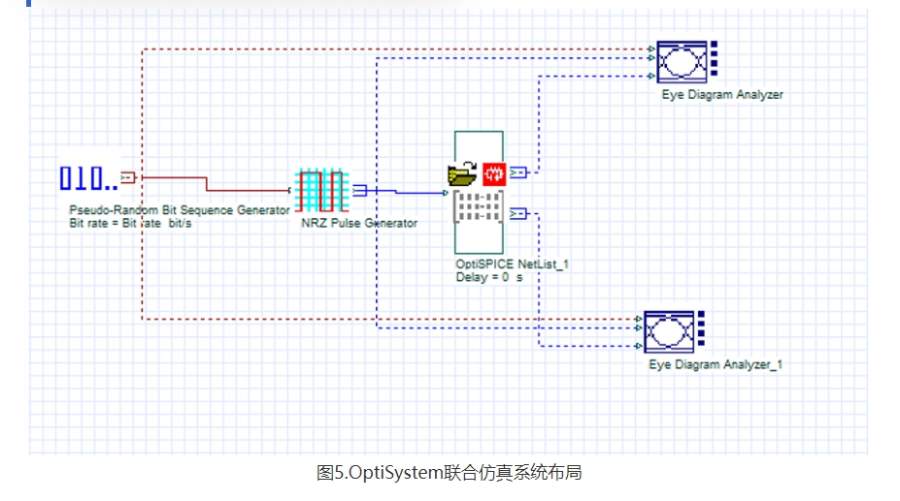

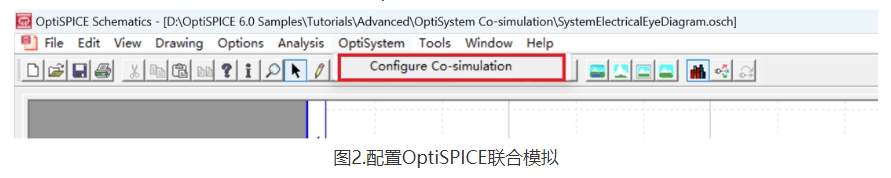

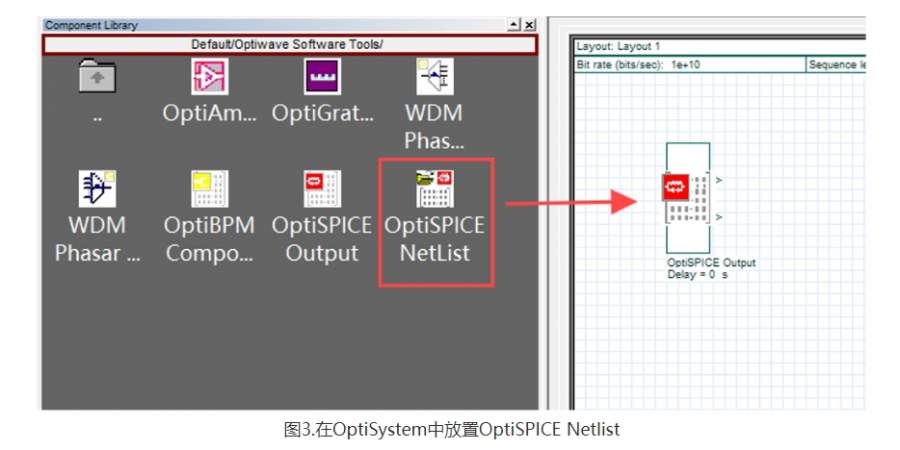

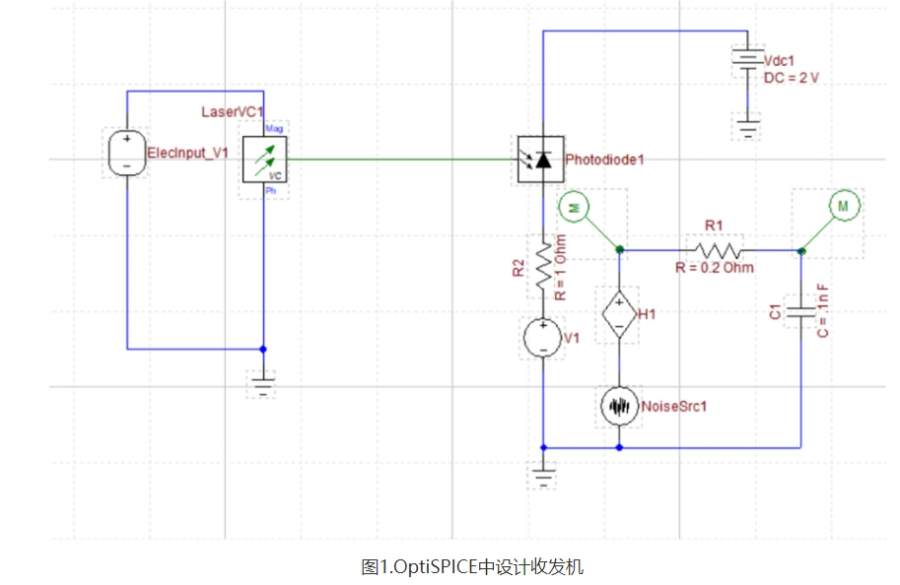

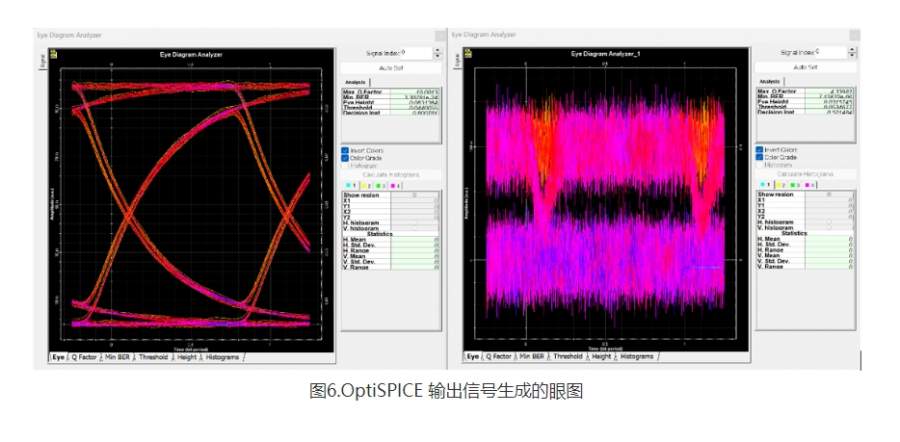

简介 在OptiSystem仿真期间，OptiSPICE和OptiSystem之间可以交换数据。模拟结束后，可以使用OptiSystem可视化组件查看结果。 本案例演示在OptiSPICE搭建收发机电路，将电路导入到OptiSystem进行数据交换，最后评价眼图。 一、在OptiSPICE中搭建收发机电路 OptiSPICE原理图可以设计为使用元件Electrical Input – Vsource、Electrical Input - Isource或Optical Input接受来自OptiSystem的电数据和/或光学数据。放置在OptiSPICE中的元件probes用于将数据从OptiSPICE传输到OptiSystem。一旦OptiSPICE中的输入和输出被定义(ElecInput_V1和probes；参见图1)，原理图需要配置为联合模拟运行。这可以通过点击“OptiSystem > Configure Co-simulation”来完成（参见图2）   二、在OptiSystem中导入收发机电路 在OptiSystem中，OptiSPICE Netlist组件可以在组件库中的“Default/Optiwave Software Tools”下找到（参见图3）。在OptiSPICE中配置了联合仿真之后，需要将OptiSPICE NetList文件链接到OptiSPICE NetList组件（参见图4）。   启动OptiSystem仿真后（图5），OptiSPICE NetList接收到OptiSystem产生的信号。然后自动启动OptiSPICE电路仿真（将出现一个命令行界面，提供仿真的进度报告）。OptiSPICE仿真完成后，OptiSystem继续其仿真直至完成。OptiSystem可视化库中的各种组件，如频谱分析仪、示波器可视化器、光谱分析仪等，都可以用来分析OptiSPICE生成的数据。在本例中，OptiSPICE的输出用于生成如图6所示的眼图。在运行OptiSystem仿真之前，重要的是要检查OptiSystem中的仿真时间是否与OptiSPICE中的仿真时间匹配   |
