[求助]
新人没有金币，望大佬见谅。UDF求解液体晃动质心已有1人参与
|
||

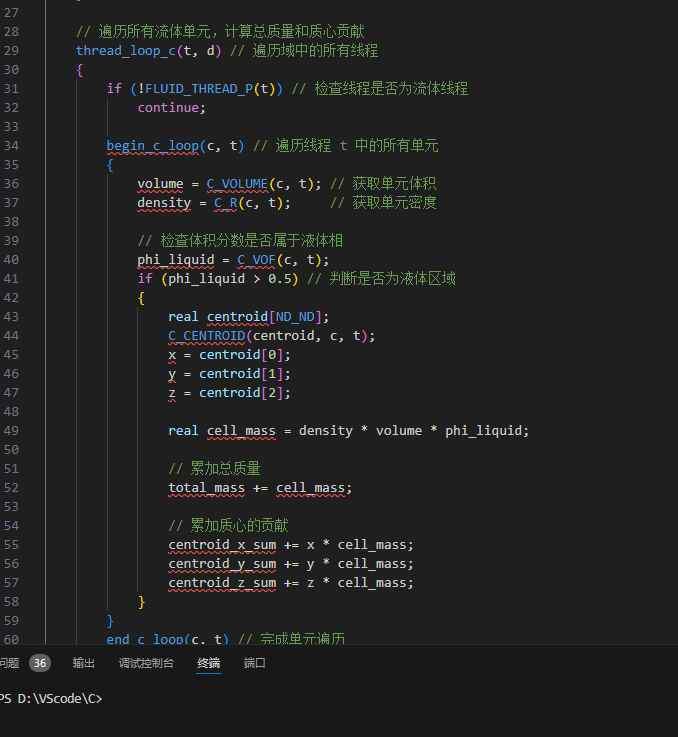

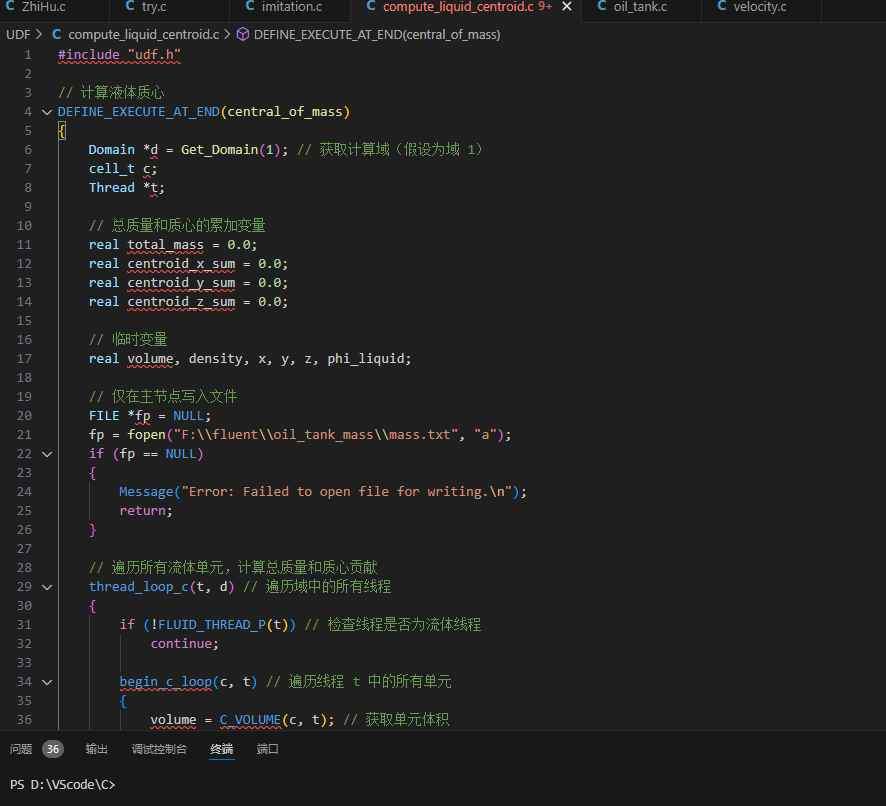

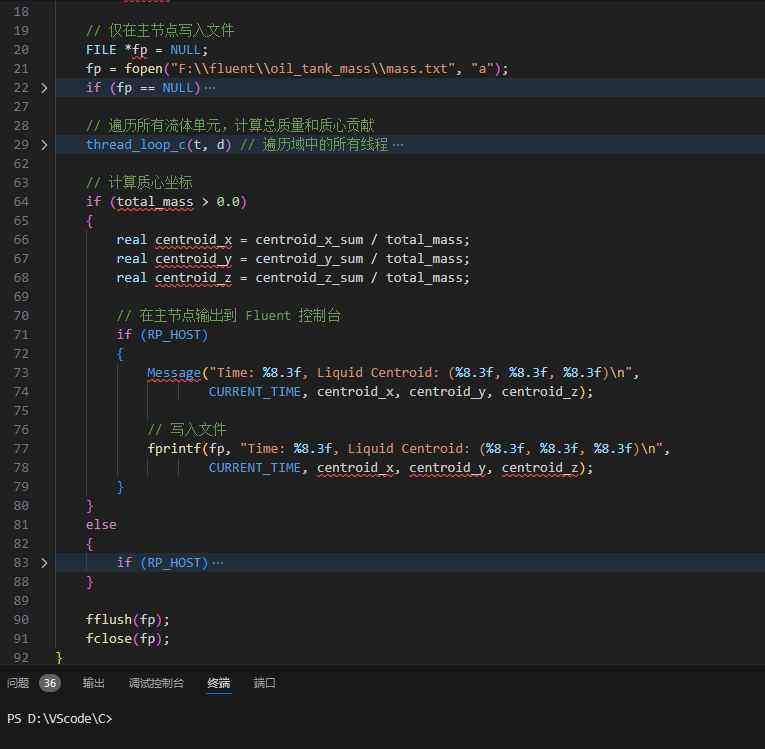

模型是液罐车贮箱，在一定速度下计算贮箱内液体的质心变化，图中是udf，运行后没有输出，求大佬解惑   @wuming524 发自小木虫手机客户端 |
回复此楼» 猜你喜欢
博士读完未来一定会好吗
已经有21人回复
-
导师想让我从独立一作变成了共一第一
已经有5人回复
-
到新单位后，换了新的研究方向，没有团队，持续积累2区以上论文，能申请到面上吗
已经有11人回复
-
读博
已经有4人回复
-
JMPT 期刊投稿流程
已经有4人回复
-
心脉受损
已经有5人回复
-
Springer期刊投稿求助
已经有4人回复
-
小论文投稿
已经有3人回复
-
Bioresource Technology期刊，第一次返修的时候被退回好几次了
已经有9人回复
-
申请2026年博士
已经有6人回复
【答案】应助回帖
感谢参与，应助指数 +1
|
定义UDF： 首先，您需要编写一个UDF来定义如何计算液体的质心。这通常涉及到积分操作，即对液体体积内的位置进行加权平均。 在Fluent中，您可以使用DEFINE_ADJUST宏来定期更新质心的位置。例如： #include "udf.h" DEFINE_ADJUST(adjust_centroid, domain) { Thread *t; face_t f; real x[ND_ND]; /* This will hold the coordinates of the centroid */ real vol, total_vol = 0.0; real centroid[ND_ND] = {0.0, 0.0, 0.0}; thread_loop_f(t, domain) { begin_f_loop(f, t) { F_CENTROID(x, f, t); vol = F_VOLUME(f, t); centroid[0] += x[0] * vol; centroid[1] += x[1] * vol; centroid[2] += x[2] * vol; total_vol += vol; } end_f_loop(f, t) } if (total_vol > 0.0) { centroid[0] /= total_vol; centroid[1] /= total_vol; centroid[2] /= total_vol; } /* 打印或存储质心坐标 */ printf("Centroid: (%f, %f, %f)\n", centroid[0], centroid[1], centroid[2]); } 编译和加载UDF： 将上述代码保存为一个文件（例如centroid.c），然后在Fluent中编译并加载该UDF。 在Fluent中，通过Define -> User-Defined Functions -> Function...菜单加载UDF文件。 运行仿真： 启动仿真后，UDF将自动在每个时间步调用DEFINE_ADJUST宏，从而计算并输出液体的质心位置。 注意事项 确保您的网格和初始条件设置正确，以避免计算误差。 如果您的模型涉及复杂的物理现象（如自由表面流动），可能需要使用更高级的模型和方法来确保准确性。 |
2楼2024-11-28 12:18:30
