[求助]
请教一个ANSYS Workbench关于简化的问题 已有2人参与
|
||
|

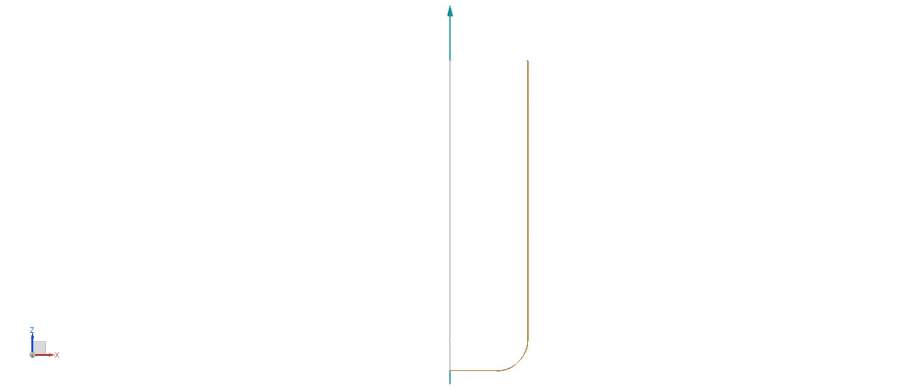

一个关于板料类或者薄膜受力的问题。如果直接计算可以采用简化为壳单元（赋值厚度），由于这个模型还具有旋转对称特征，因此我希望简化为2d计算，这样单元还是壳单元还是简化为低维单元，刚接触这个软件。 如图1   2.jpg |
回复此楼» 猜你喜欢
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有7人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有5人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有7人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有6人回复
-
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急
已经有9人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有9人回复
-
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急
已经有11人回复
ttaa
铁虫 (小有名气)
- 应助: 1 (幼儿园)
- 金币: 24.8
- 散金: 10
- 帖子: 82
- 在线: 30.3小时
- 虫号: 25174634
- 注册: 2021-02-07
- 性别: GG
- 专业: 机械结构强度学
2楼2024-11-12 14:07:24
【答案】应助回帖
|
在ANSYS中，处理旋转对称结构时，通常有两种方法可以考虑：轴对称分析（2D轴对称模型）和简化为2D平面应力/平面应变模型。具体选择取决于您的模型特性和分析需求。 1. 轴对称分析（2D轴对称模型） 适用条件：当您的模型和载荷都具有旋转对称性时，可以使用2D轴对称模型。 单元类型：通常使用2D轴对称单元，如PLANE182（用于平面应力和平面应变分析）或SHELL181（壳单元，适用于薄壁结构）。 优势：显著减少计算资源需求，提高求解效率。 2. 平面应力/平面应变分析 适用条件：如果您的模型虽然旋转对称，但某些部分的应力状态不适合用轴对称分析（例如，存在局部非对称载荷），可以考虑使用2D平面应力或平面应变模型。 单元类型：使用2D平面单元，如PLANE182或PLANE183。 优势：适用于更复杂的局部应力分析。 具体步骤 定义模型：在ANSYS Workbench中，创建一个新的2D轴对称模型或2D平面应力/平面应变模型。 选择单元类型： 对于2D轴对称模型，选择PLANE182或SHELL181。 对于2D平面应力/平面应变模型，选择PLANE182或PLANE183。 设置边界条件：根据您的具体问题，设置适当的边界条件和载荷。 求解和后处理：运行求解器并进行结果分析。 |
3楼2024-11-24 21:34:42
