OptiSystem与OptiGrating的联合使用：光纤布拉格光栅在OCDMA中的应用
|
|

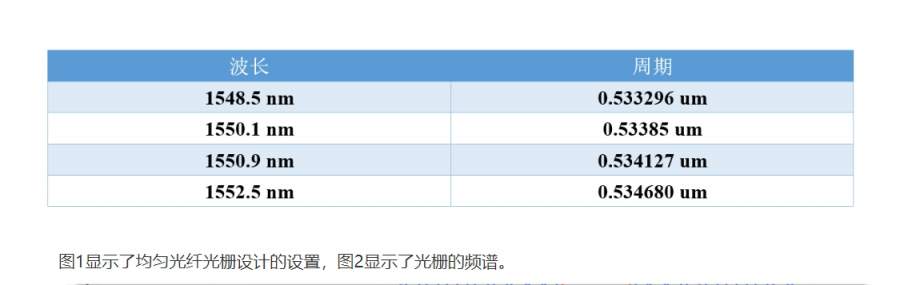

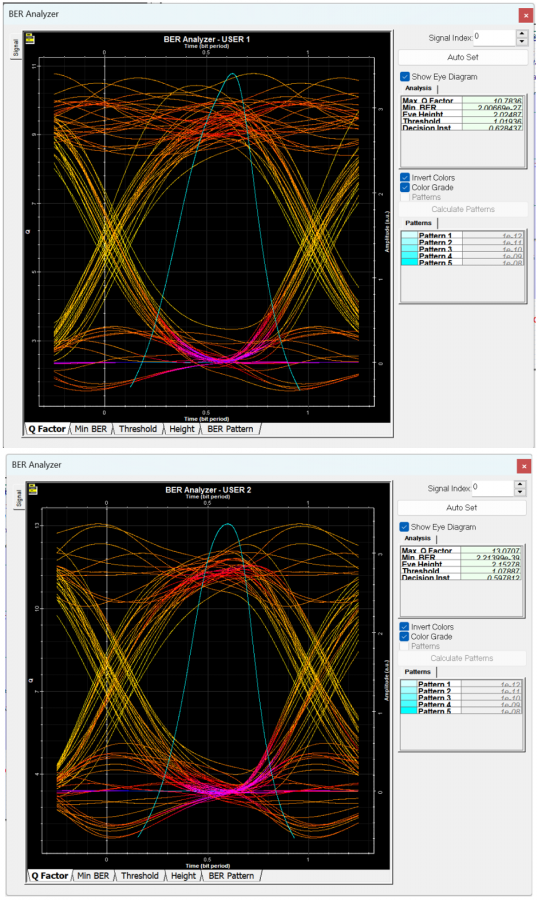

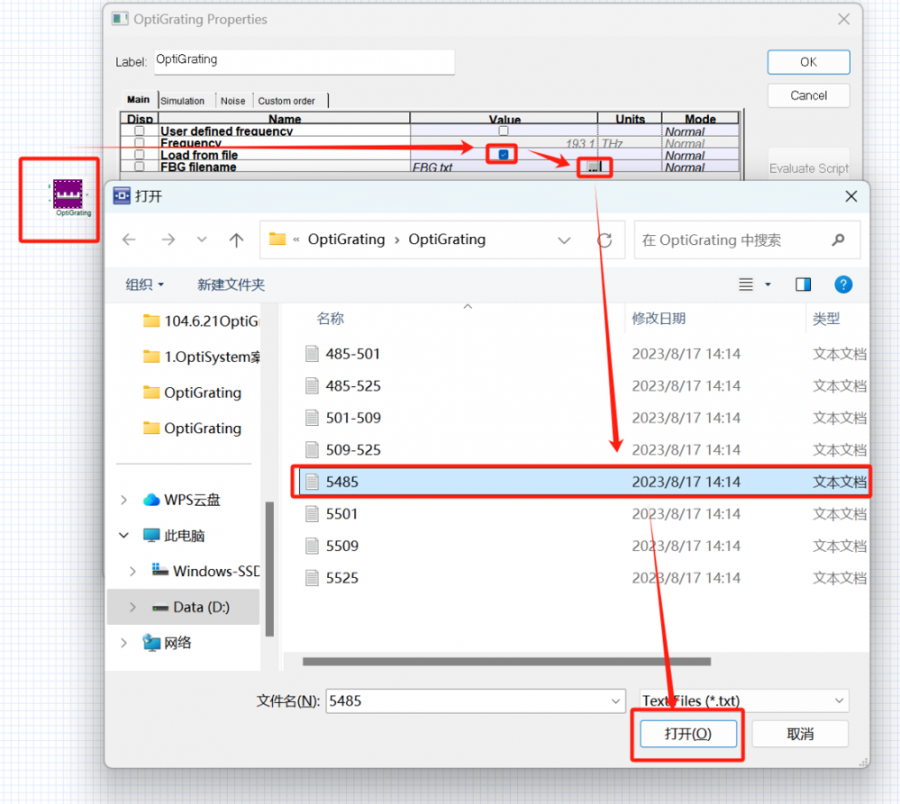

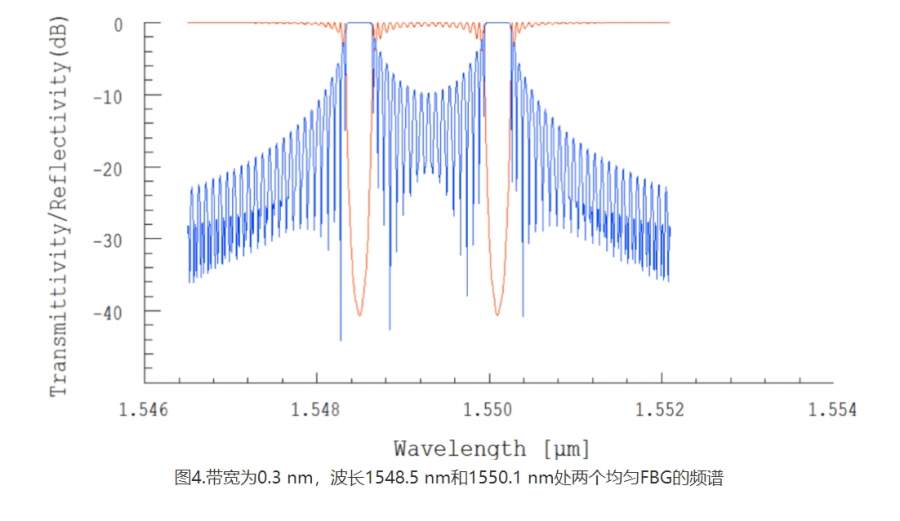

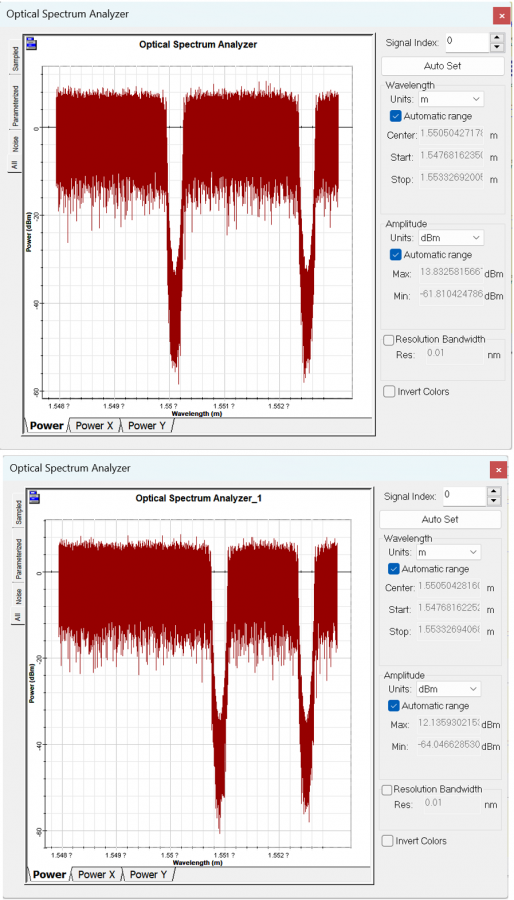

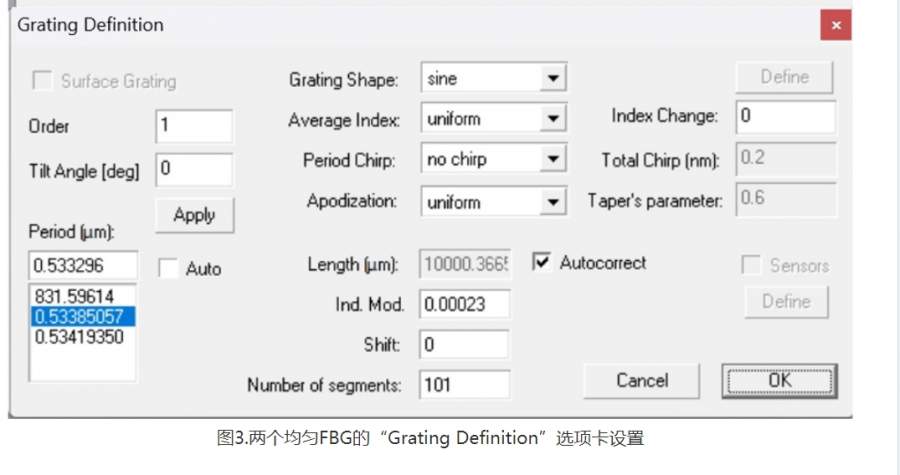

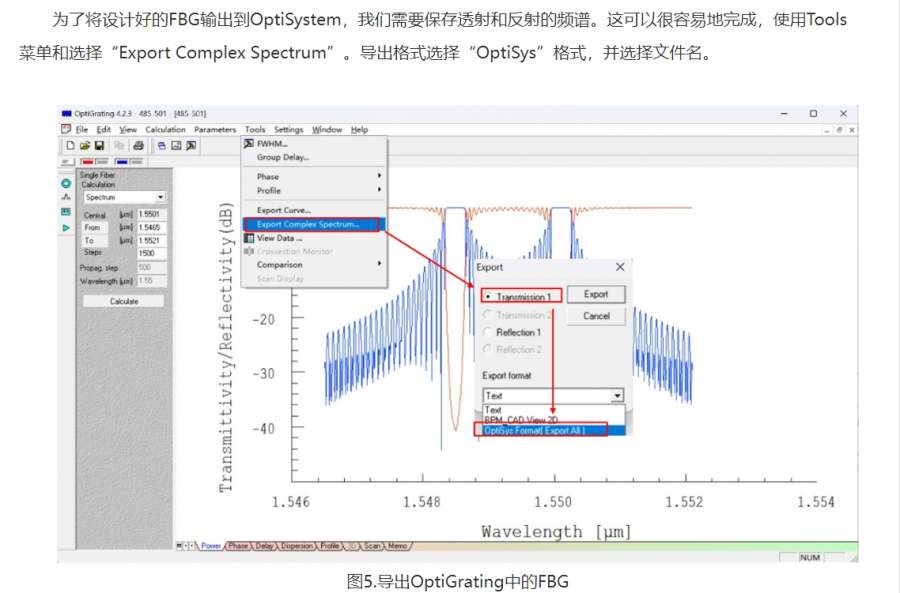

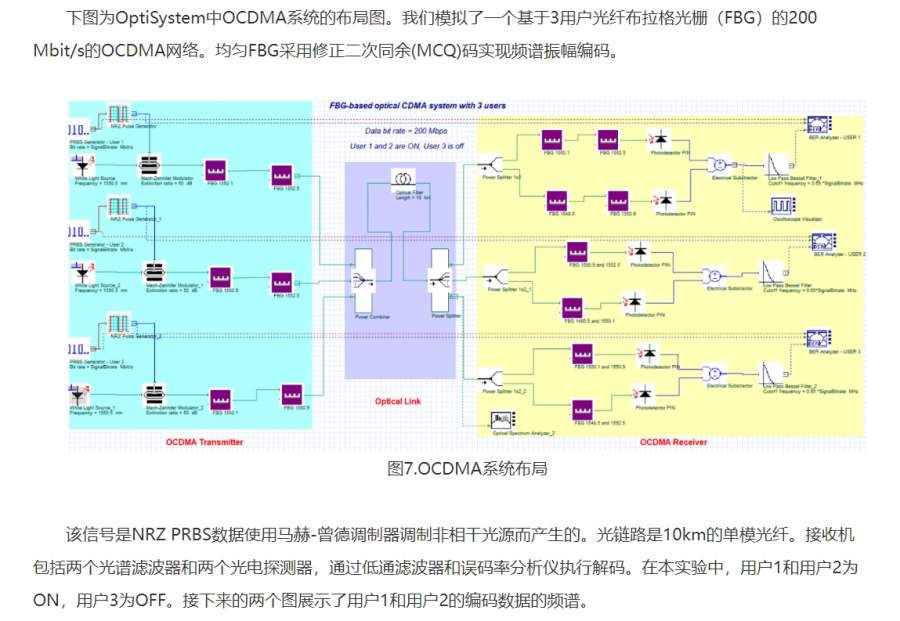

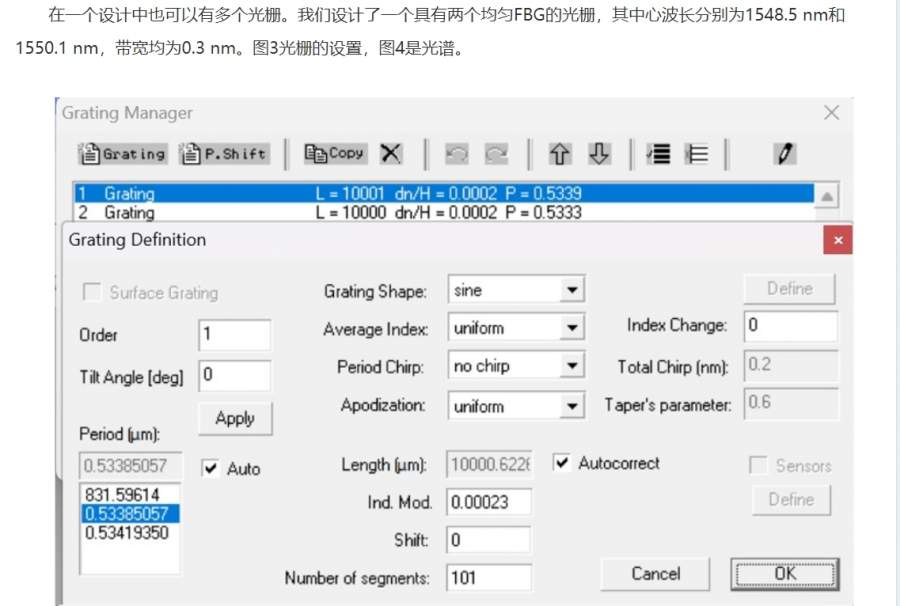

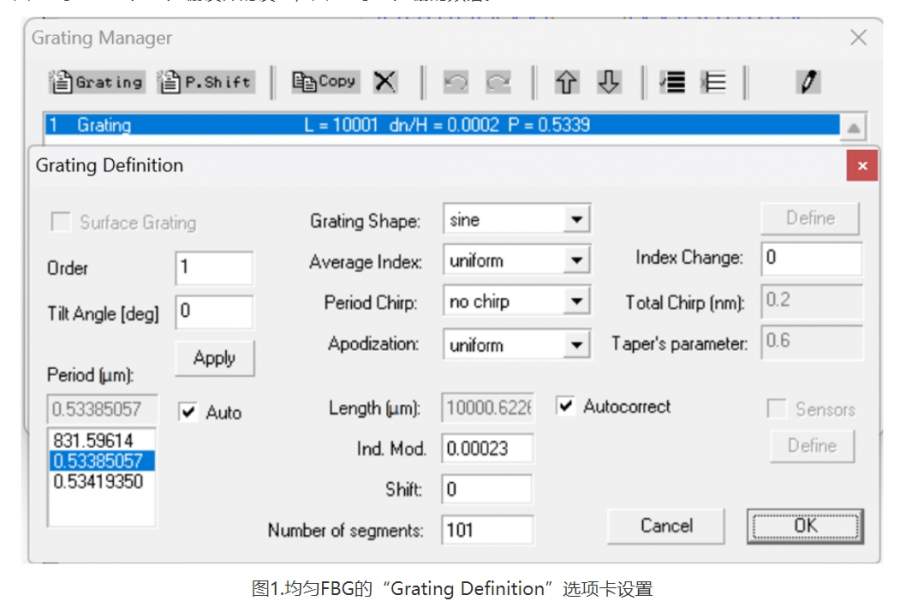

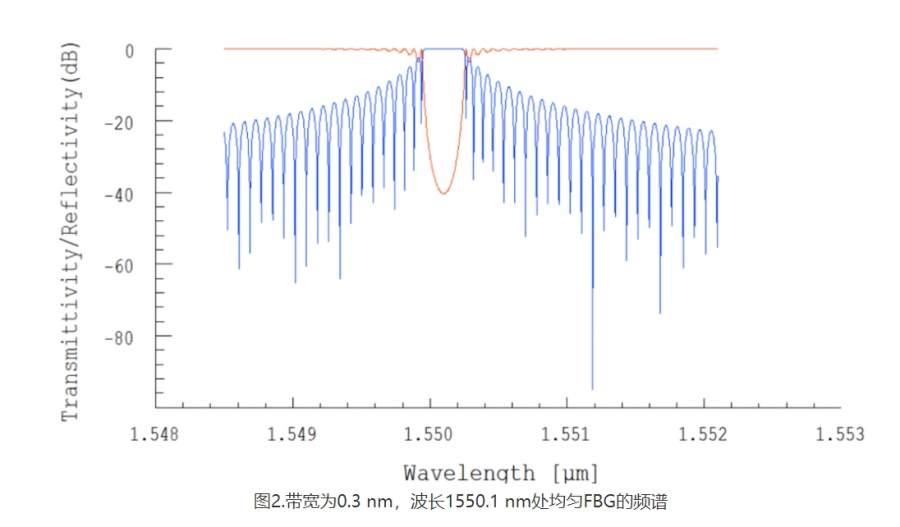

简介 在本案例中，我们演示了如何将OptiGrating中的设计导出到OptiSystem，并通过“OptiGraitng component”将其作为组件使用。本文首先在OptiGrating中设计了一个均匀光纤光栅，然后在OptiSystem中应用于一个三用户OCDMA系统。OptiGrating组件位于“Optiwave Software Tools”库中。 一、在OptiGrating中设计均匀FBG 我们使用OptiGrating软件中的案例文件“fbguniform”来设计光栅。本设计做了两个改动： 1)将Average Index设置为均匀 2)将Ind.Mod设置为0.00023，以获得所需的带宽。 在这个例子中，我们设计了四个均匀的FBG，带宽为0.3 nm，中心波长为分别为1548.5 nm、1550.1 nm、1550.9 nm和1552.5 nm。中心波长由光栅的周期长度决定。下表显示了每个光纤光栅的周期长度。        二、在OptiSystem中导入均匀光纤光栅到OptiGrating component 为了在OptiSystem中调用设计，只需在布局中拖动一个“OptiGrating component”，并选择生成的“*.txt”文件路径（图6）。这将自动导出在OptiGrating中设计的FBG的传递函数到“OptiGrating component”。在案例中，我们将设计的FBG应用于OCDMA网络。    图8.用户1和用户2的编码数据谱 以下是用户1和用户2的眼图。使用OptiSystem，您可以通过增加用户、使用不同的OCDMA编码方案、调制格式或增加传播长度来分析该系统的性能。  图9.用户1和用户2传播10公里后的眼图 |
