[交流] fluent剪切力

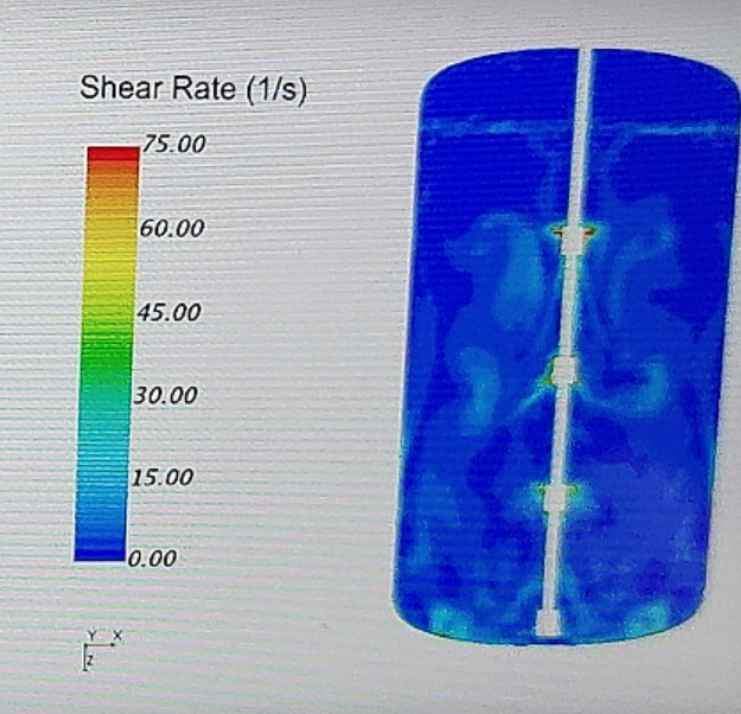

求助各位大佬，搅拌罐模型中，流体内部剪切力云图怎么设置获得呀？是shear rate 不是wall shear stress

发自小木虫Android客户端

回复此楼

» 猜你喜欢

申博自荐 2篇一区TOP+1篇EI+2公开发明专利 2027博士申请已经有3人回复
越来越担心硕士毕业后没有竞争力了已经有12人回复
闲聊已经有6人回复
申博求助已经有4人回复

1楼 2024-10-30 22:06:33

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

xrs333

木虫 (正式写手)

应助: 151 (高中生)
金币: 5117.2
红花: 23
帖子: 390
在线: 239.5小时
虫号: 1867708
注册: 2012-06-23
性别: GG
专业: 内流流体力学

Derivatives

回复此楼

2楼2024-10-31 08:27:00

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

大胃马里奥

捐助贵宾 (初入文坛)

应助: 2 (幼儿园)
金币: 127.8
帖子: 27
在线: 1.7小时
虫号: 35777132
注册: 2024-11-24

★
小木虫: 金币+0.5, 给个红包，谢谢回帖

步骤1：定义剪切率

在Ansys Fluent中，剪切率可以通过计算流体微元内的速度梯度来获得。剪切率通常定义为： [ \dot{\gamma} = \sqrt{2 \cdot \mathbf{D} : \mathbf{D}} ] 其中，(\mathbf{D}) 是应变率张量，定义为： [ \mathbf{D} = \frac{1}{2} \left( \nabla \mathbf{u} + (\nabla \mathbf{u})^T \right) ]
步骤2：创建自定义场函数

打开Ansys Fluent。
导入您的搅拌罐模型并完成网格划分。
进入 Define 菜单，选择 User-Defined -> Functions -> Function Calculator。
在 Function Calculator 窗口中，选择 Create 创建一个新的自定义场函数。
在 Expression 栏中输入剪切率的表达式。例如：

sqrt(2 * (grad-u[0]*grad-u[0] + grad-u[1]*grad-u[1] + grad-u[2]*grad-u[2]))

这里的 grad-u[0], grad-u[1], 和 grad-u[2] 分别表示速度在 x, y, z 方向上的梯度。

步骤3：设置云图显示

完成自定义场函数的创建后，返回主界面。
进入 Display 菜单，选择 Contours。
在 Contours of 下拉菜单中选择 User-Defined -> Functions。
选择您刚刚创建的自定义场函数。
设置其他显示参数，如颜色范围、等值线数量等。
点击 Display 按钮以显示剪切率云图。

步骤4：保存结果

如果需要保存结果，可以进入 File 菜单，选择 Export -> Data。
选择合适的文件格式（如 CSV 或 VTK），并指定保存路径。
点击 Write 按钮以导出数据。
