| 查看: 1696 | 回复: 6 | |||
[交流]
无溶剂聚氨酯合成疑问 已有1人参与
|
我有一些问题，希望能指导我一下     发自小木虫Android客户端 |
回复此楼» 猜你喜欢
2026年申博-电池方向
已经有4人回复
-
2026年博士申请求捞
已经有5人回复
-
26年博士申请自荐-电催化
已经有9人回复
-
申博自荐
已经有9人回复
-
研究生做的很差，你们会让毕业吗？
已经有11人回复
-
求碳排放博导；方向是LCA、生命周期可持续发展以及碳排放
已经有7人回复
-
2026博士申请求助
已经有4人回复
-
2026博士或科研助理转27年博士
已经有7人回复
-
急招2026年9月份入学博士
已经有3人回复
-
国自科送审了吗
已经有11人回复
2楼2024-10-25 13:47:05
3楼2024-10-25 13:54:12
|

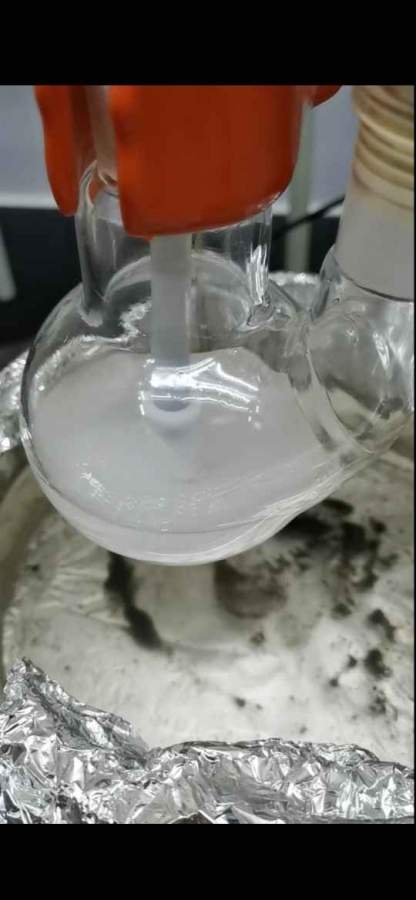

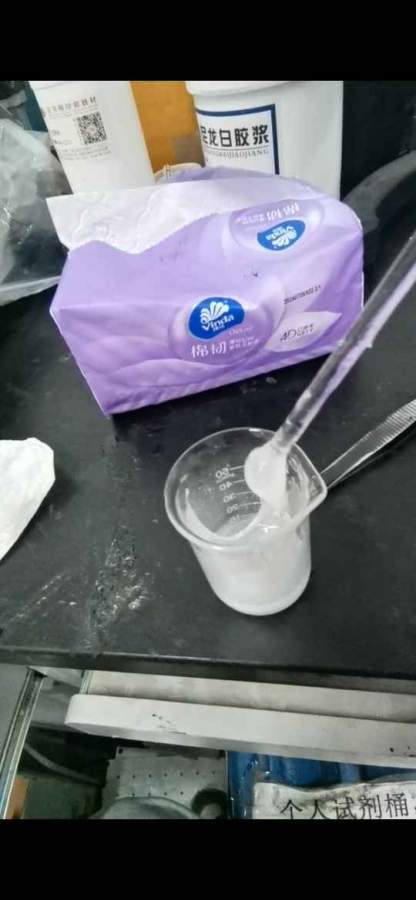

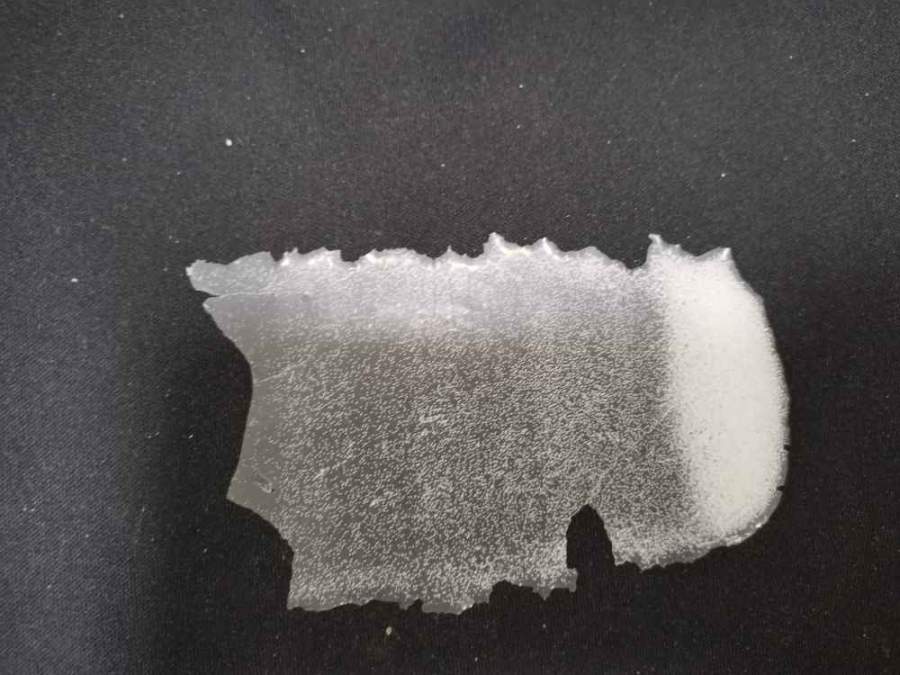

当量为（-OH：-NCO=2:1)加入催化剂T-9（辛酸亚锡）一滴，在80℃，300转的条件下2h，得到预聚体。测得羟值为28.05。降温后取10g预聚体与HDI，R=1.7 加入催化剂二醋酸二丁基锡（一滴），300转室温下搅拌10min，由于固化太快会加入质量分数4%的醋酸，延长开放时间，刮涂到聚四氟乙烯板子上，膜上无明显气泡，但放入烘箱抽真空烘干80℃，3h，在升温过程中气泡量剧增。 发自小木虫Android客户端 |
4楼2024-10-25 13:55:30
|

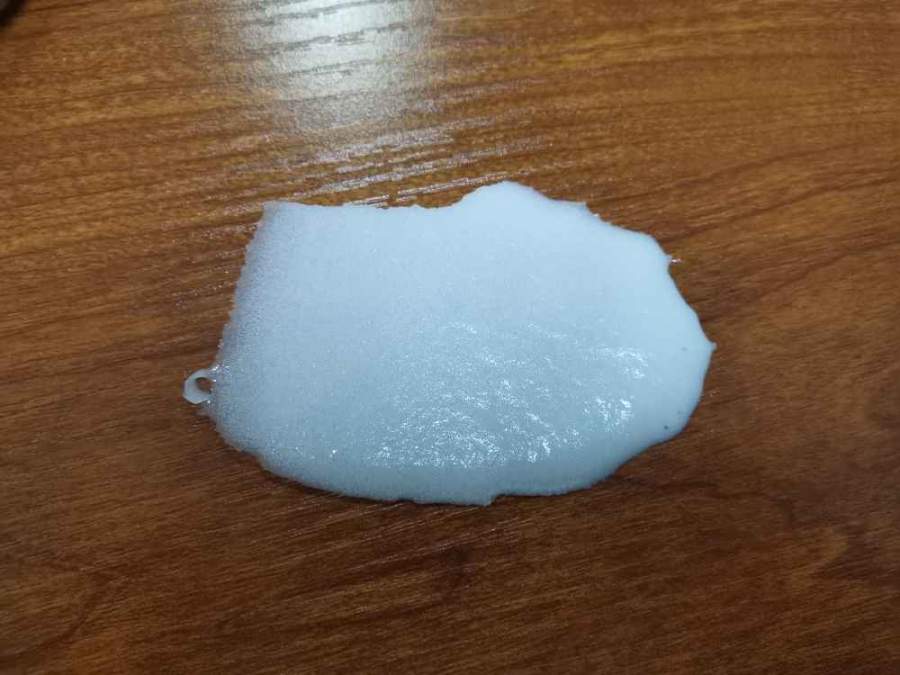

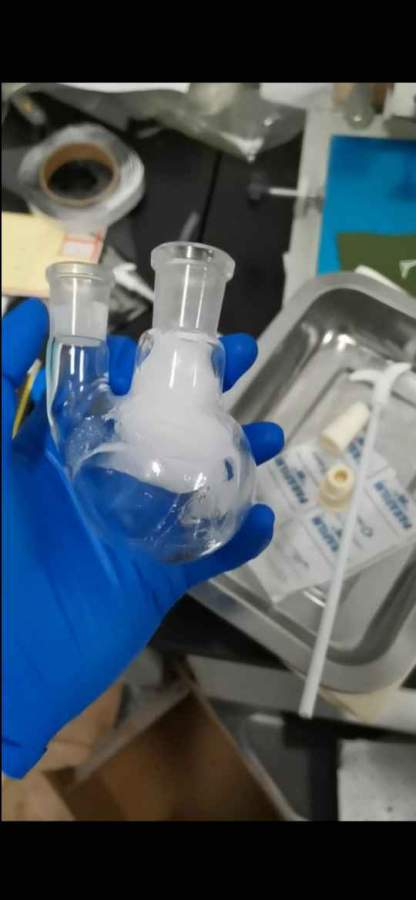

第二个又做端异氰酸酯基预聚体的方法是：将PPG和IPDI（-NCO：-OH当量比：2：1），在60℃、150转条件下4h，得到预聚体。降室温后取10g预聚体加入PPG（R=1.1）加入T9催化剂一滴，100转搅拌至粘稠后，抽真空消泡再刮凃到聚四氟乙烯板上，抽真空80℃烘干，虽然没有明显气泡了，但是感觉交联不好，一直不成膜，是粘粘的有游动性的，后来又做了一版更粘稠的刮涂后烘干80℃、12h成膜但黏手，又放入100℃烘箱中4h后变成液体了。 发自小木虫Android客户端 |
5楼2024-10-25 13:56:41
6楼2024-10-25 13:58:07
softwindy
铁杆木虫 (著名写手)
- 应助: 5 (幼儿园)
- 金币: 5715.8
- 散金: 1182
- 红花: 9
- 帖子: 1654
- 在线: 240.1小时
- 虫号: 1741713
- 注册: 2012-04-07
- 专业: 高分子合成化学
7楼2024-11-12 11:50:03
