[求助] ICEM负网格求助 已有1人参与

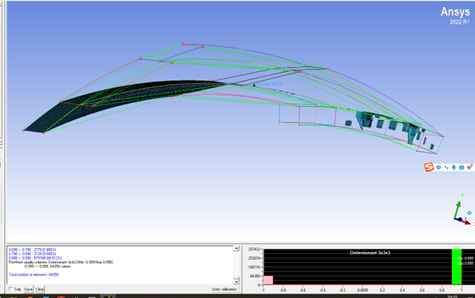

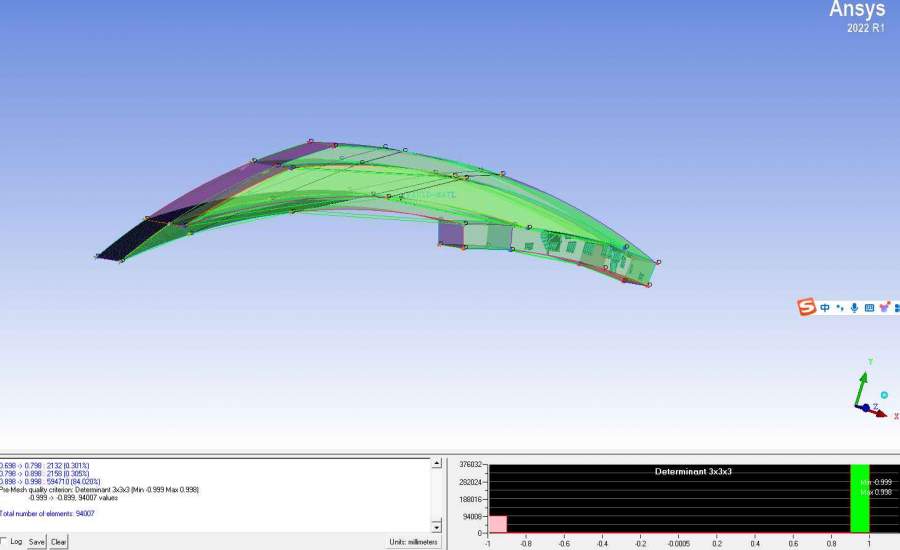

新手小白求助大佬,划分周期性的螺旋槽网格但是总是有负网格出现,检查了点和线的关联情况没有问题,负网格区域较集中

ICEM负网格求助


ICEM负网格求助-1


@wuming524 发自小木虫Android客户端
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大胃马里奥

捐助贵宾 (初入文坛)

【答案】应助回帖

在网格变形过程中,网格折叠(或纠缠)并不罕见。当这种情况发生时,会向CFX-Solver输出文件写入一条消息,指示负扇区体积或负(即拓扑上无效)单元的存在和位置。负扇区体积的通知突出了存在非凸网格元素,这些元素仍然具有正值。尽管负扇区体积的存在不是致命条件,但它确实表明:

    网格元素仅略微为正

    进一步网格变形很可能会产生具有负体积的单元,这是一种致命条件

网格区域/体积 选项通过类型打印网格单元的面积和体积,并在消息窗口中显示总面积和总体积。例如:

5534 个 TRI_3 的面积是 6
总面积是 6.0
10442 个 TETRA_4 的体积是 0.358048
4040 个 PENTA_6 的体积是 0.590489
314 个 PYRA_5 的体积是 0.051463
总体积是 1.0

注意: Ansys ICEM CFD 实质上是无单位的。消息窗口中报告的面积和体积值分别是 Ansys ICEM CFD 中长度单位的平方和立方。例如,如果长度单位是米,则这些值分别代表平方米(面积)和立方米(体积)。

长度单位可以在 模型/单位 DEZ 中设置。
网格工作流程控制

网格工作流程控制 根据定义的控制来确定 网格工作流程步骤 的执行。 网格工作流程控制 允许您为执行相应的 网格工作流程步骤 提供输入。每个 网格工作流程步骤 都有一个或多个特定的控制项,这些控制项是必需的或可选的。当您定义 网格工作流程步骤 时,会自动添加必需的控制项。您应根据需求为 步骤 定义可选控制项。

网格控制 中可用的右键单击选项包括:

    重命名 : 允许您重命名网格工作流程控制。

    删除 : 允许您删除网格工作流程控制。

每个 控制 在其 详细信息 视图中具有以下选项:

一般

    控制类型 : 显示所选控制类型。

范围

    定义由 : 允许您定义所选控制的输入。可用选项为 值 和 结果 。

        值 : 允许您手动设置 范围方法 和 范围模式 的值。

        结果 : 允许您从之前的步骤中选择现有范围结果作为输入。

    范围方法 : 允许您选择所选控制的实体。可用选项为:

        部件 : 允许您选择部件以执行所选控制。

        标签 : 允许您选择标签以执行所选控制。

        区域 : 允许您选择区域以执行所选控制。

    范围模式 : 允许您指定名称模式以获取与提供的名称模式匹配的所选 范围方法 。 范围模式 支持 glob 模式 。

    注意: 当您有多个范围名称时,请使用 | 分隔名称。
2楼2024-11-24 21:51:01
