[交流] TechWiz LCD 3D应用：宾主液晶

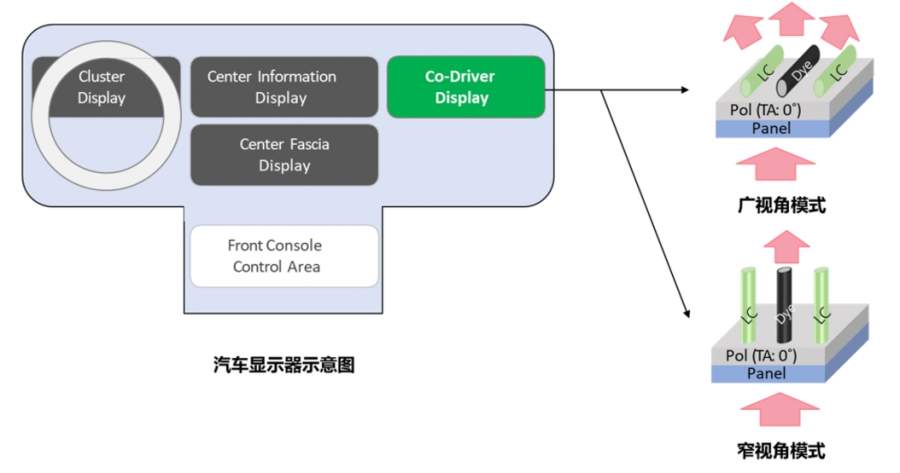

近年来，宾主液晶在汽车显示中CDD的视角控制方面被经常研究。
使用宾主液晶功能，用户可以模拟与二色性染料混合的液晶。

1. 建模任务
1.1对比不同电压（宽/窄视角模式）下亮度的分布

2. 建模过程
以下是建模过程中部分重要步骤的说明

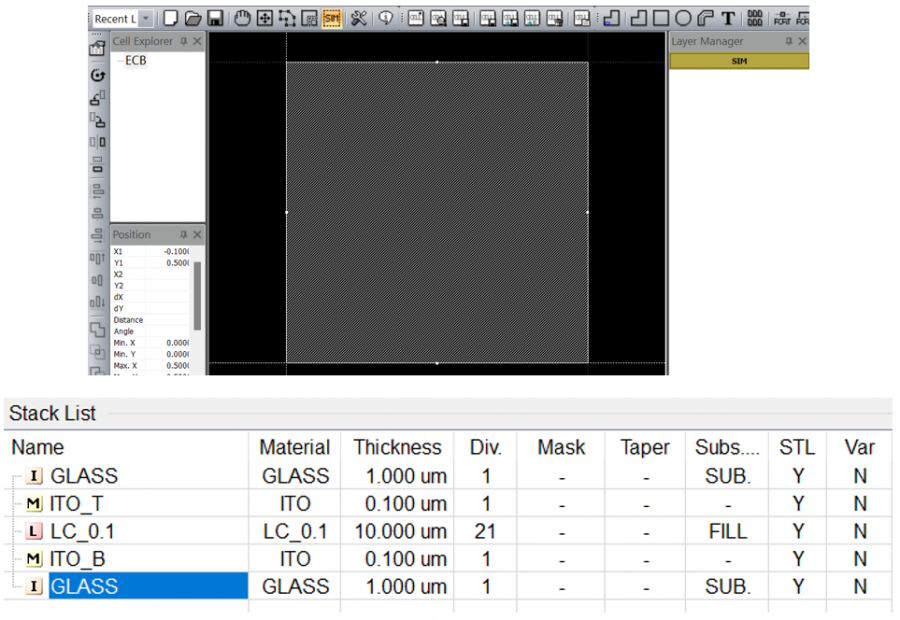

2.1在TechWiz Layout中创建结构（生成项目和mesh文件），此案例采用一维结构，所以仅设置模拟区域即可，在SIM中设置堆栈结构。

结构创建完成后在TechWiz LCD 3D中加载并进行相关参数设置

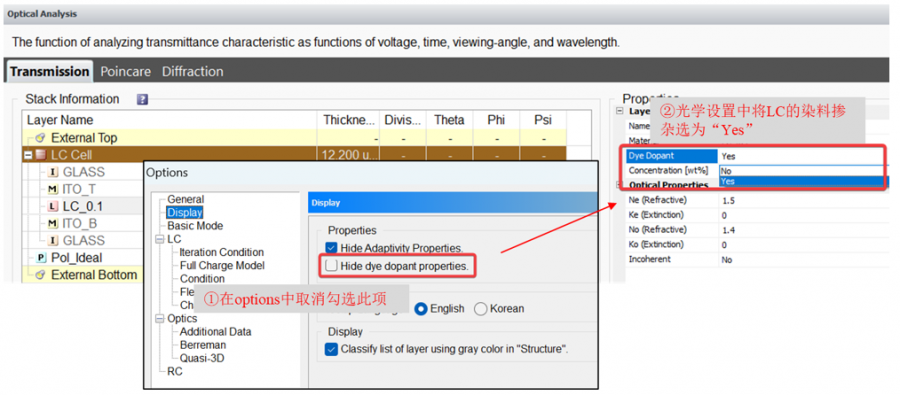

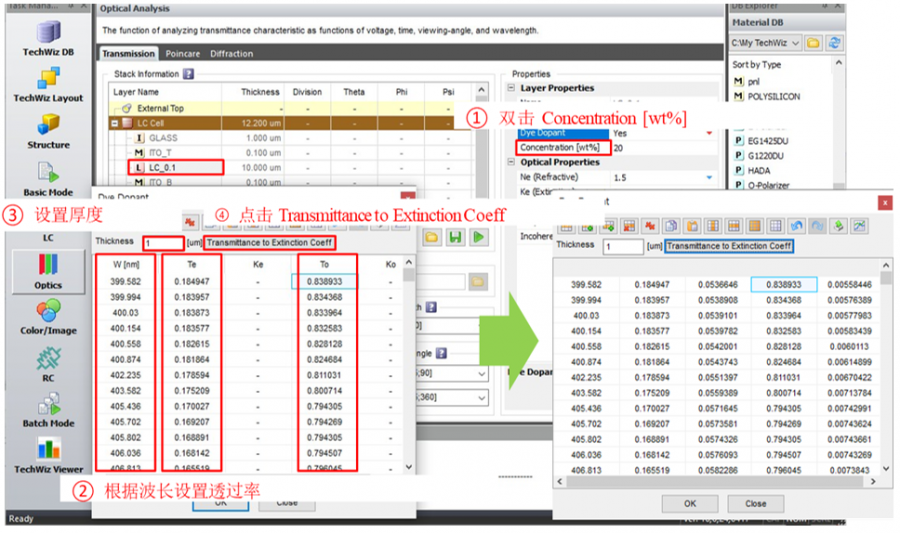

2.2软件中二色性染料掺杂的设置

此例需要设置染料掺杂

设置透过率，并设置浓度

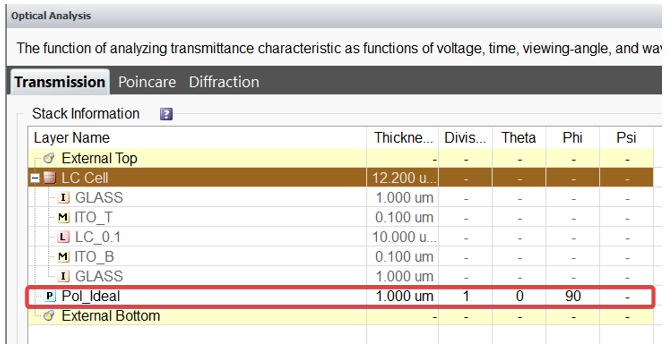

添加偏振器

2.3执行运算

3. 结果查看

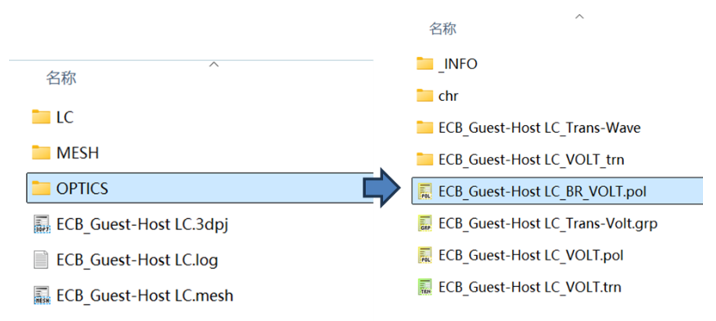

3.1 查看结果，在Optics文件夹中，将相关结果文件导入到TechWiz Viewer来查看

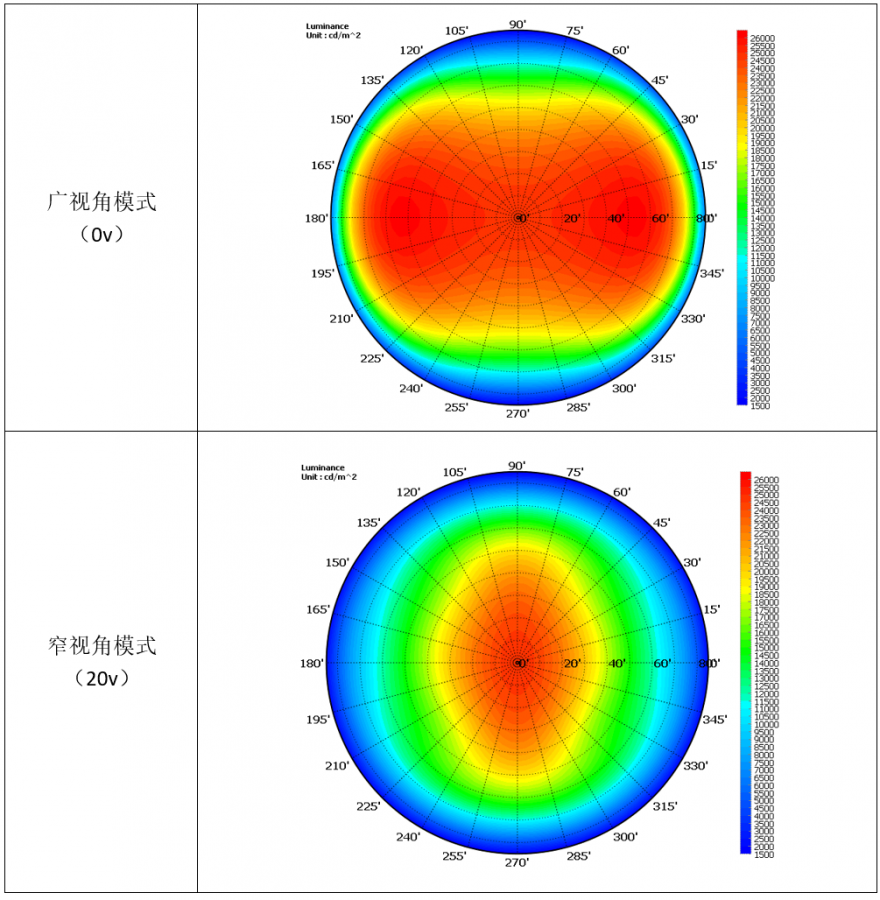

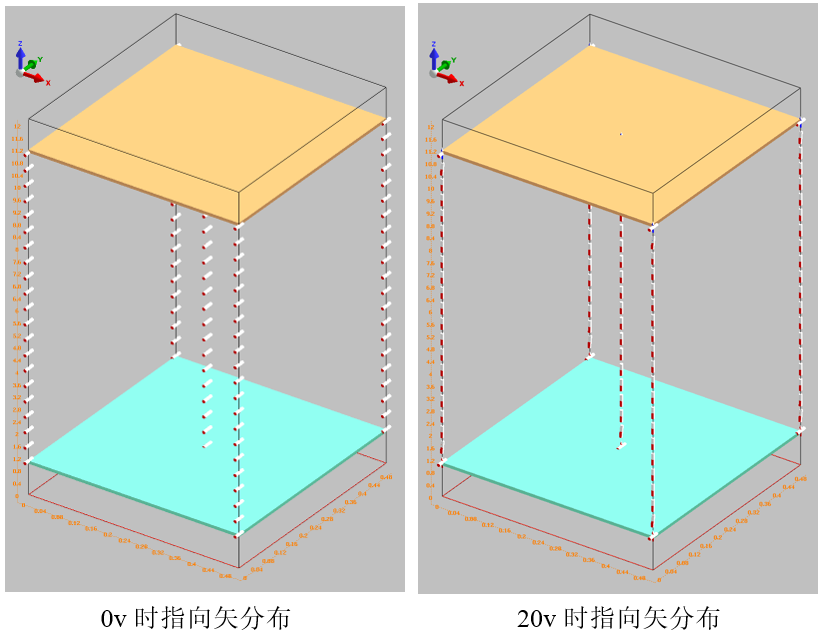

3.2 结果对比

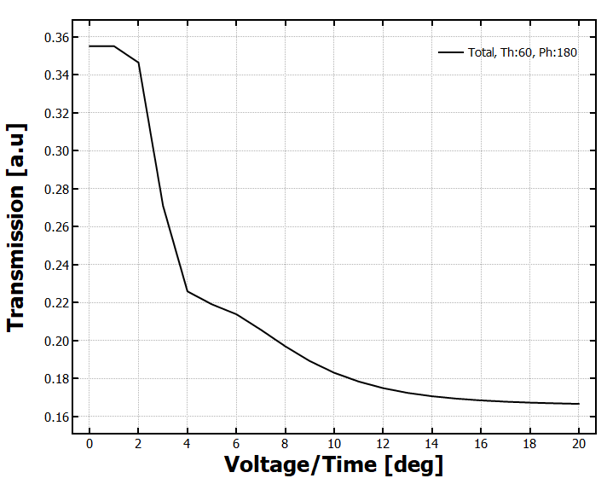

3.3 特定视角下的V-T曲线

θ:60°；φ:180°下电压-透过率关系

光学设计案例、视频课程、书籍学习资源
