[交流] 具有变化周期的亚波长光栅成像

摘要

当用近轴光照明时，亚波长光栅仅产生一个衍射级，因此在这种情况下无法成图像。为了克服这一问题，可以使用非傍轴照明。如在此示例中，采用高NA聚光透镜来为具有不同周期的光栅提供高度聚焦的照明，并且该衍射场将由另一个高NA物镜采集。VirtualLab可以模拟这样的成像过程，包括使用傅立叶模态法对亚波长光栅进行严格模拟。
具有变化周期的亚波长光栅成像

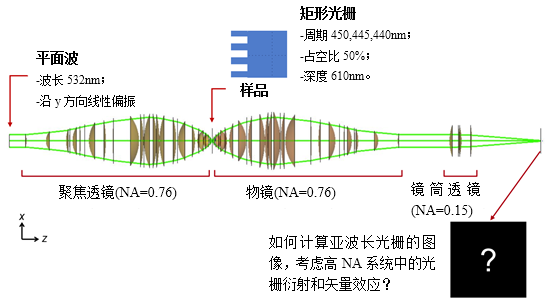

1. 建模任务

具有变化周期的亚波长光栅成像-1

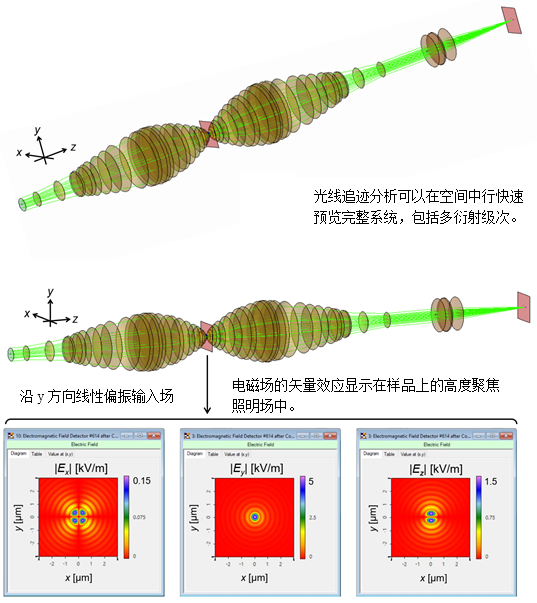

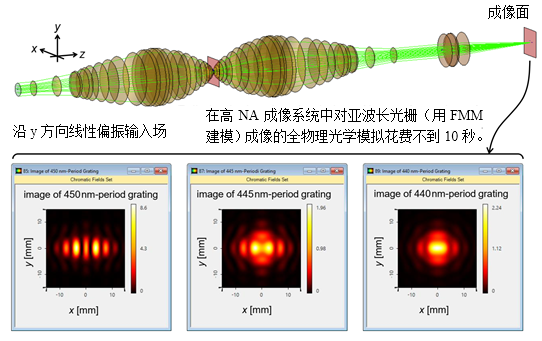

2. 结果
具有变化周期的亚波长光栅成像-2
具有变化周期的亚波长光栅成像-3

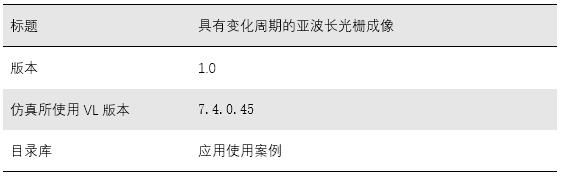

3. 文件和技术信息
具有变化周期的亚波长光栅成像-4
