[求助] 静力学接触应力报错

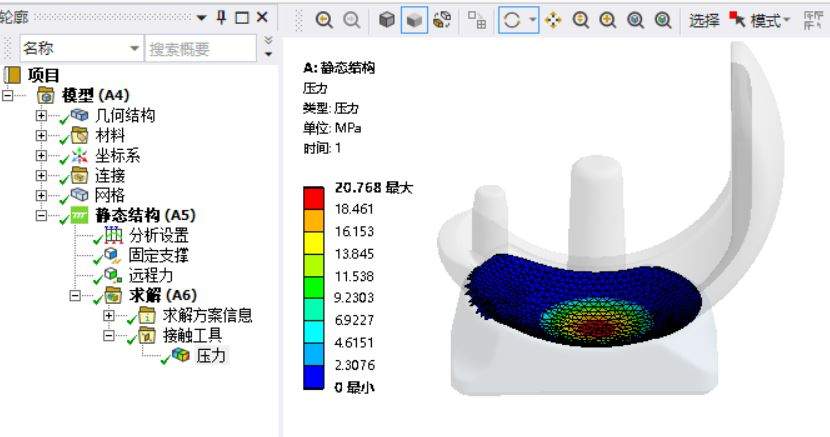

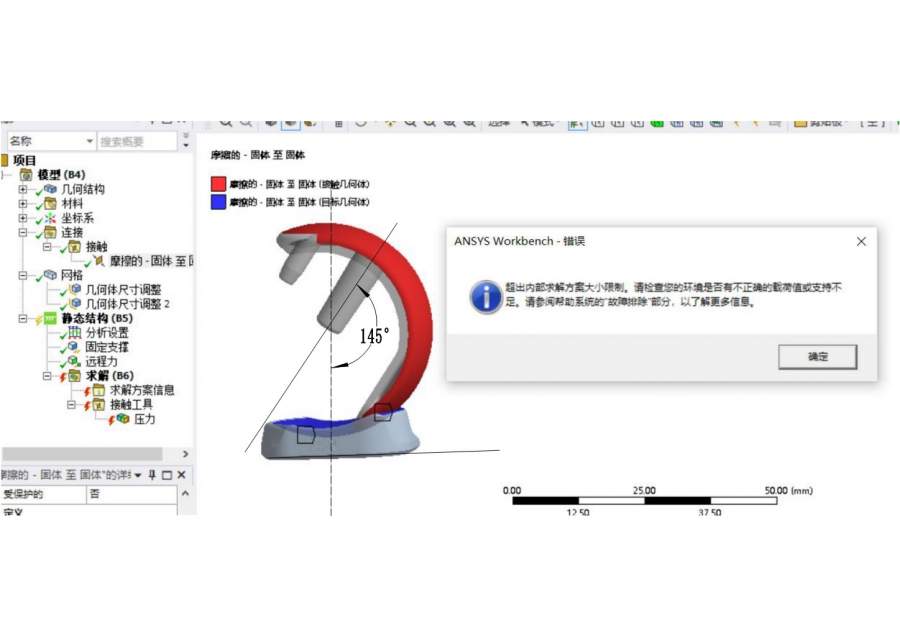

Workbench进行膝关节股骨髁与胫骨衬垫接触面积/应力分析，当处于高屈曲状态（如图所示旋转145°），系统报错。
检查材料、接触设置等都没问题（0°、90°状态都能计算出）。
接触条件：摩擦的，摩擦系数0.04.
边界条件：胫骨衬垫底面固定支撑、股骨髁施加远程力，设定质心为加载点，耦合。

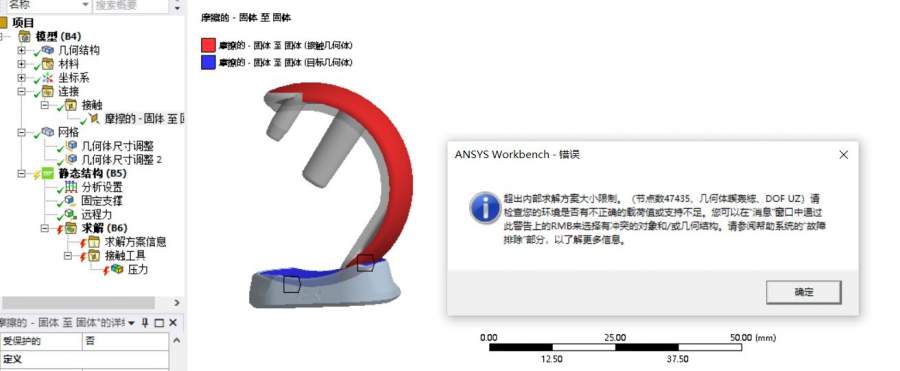

提示超出内部求解方案大小限制。
求助，需要的话模型发出来帮忙试试问题出在哪里。谢谢。

静力学接触应力报错


静力学接触应力报错-1


静力学接触应力报错-2
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2024-09-20 16:54:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yan先森

新虫 (初入文坛)
走过路过的帮忙看看，可以提高悬赏（不知道怎么设置）
赞一下 回复此楼
2楼2024-10-08 16:08:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Yan先森

新虫 (初入文坛)
路过的大佬抽空看看。
赞一下 回复此楼
3楼2024-10-11 14:50:14
