[交流] JCMsuite应用:弯曲单模光纤

在本教程项目中,我们计算弯曲单模光纤的基本传播模式。光纤截面的几何形状与没有弯曲的例子相同。例如,核心的相对介电常数ϵcore=2.113和直径dcore=8.2μm,包层的相对介电常数ϵcladding=2.1025和直径dcladding=80μm。
由于纤维的弯曲,外边界磁场的切向分量消失的假设不再成立。这需要在layout.jcm文件中对光纤的边界定义做一点细微的改变:
Boundary {
   Class=Transparent
}
弯曲程度通过在project.jcmp中设置Axis PositionX = -0.005来指定。(参见Axis PositionX的定义和详细信息)。
计算受限于project.jcmp文件中SelectionCriterion感兴趣的模式。
        SelectionCriterion {
          NearGuess {
            Guess = 1.4513
            NumberEigenvalues = 1
          }
        }

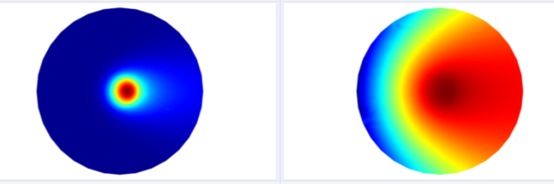

下图显示了计算出的本征模的强度分布。左边的强度是线性的,右边的强度是对数的。计算模式主要是y偏振。相应的特征值存储在文件eigenvalues.jcm中。

JCMsuite应用:弯曲单模光纤
