光波导的足迹和光栅分析
|
|

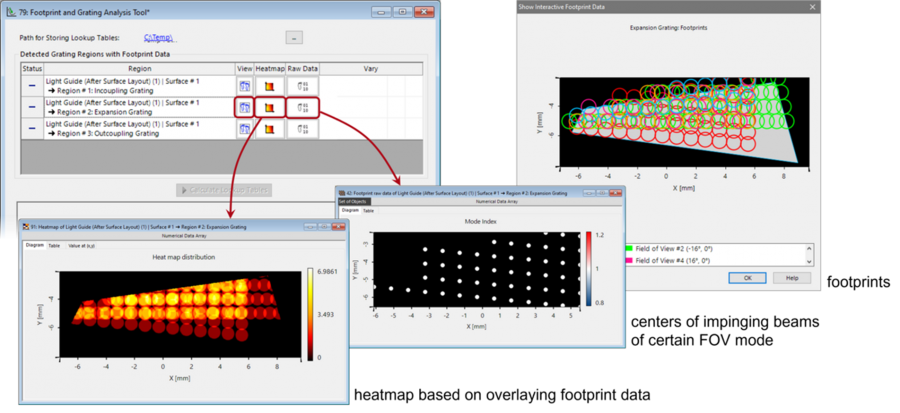

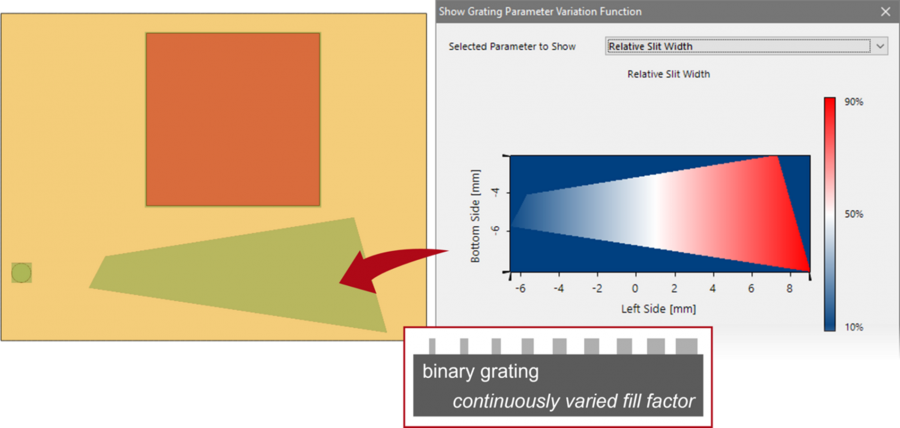

快速物理光学软件 VirtualLab Fusion 的光导工具箱提供了一系列工具，可帮助光学工程师处理涉及增强和混合现实应用的光导设备设计过程的许多不同阶段。在我们最近的通讯中，我们已经介绍了一些有助于确定光导及其光栅区域充分布局的特性。 今天，我们转向用于光导中光栅的最强大的系统设计工具之一：足迹和光栅分析工具。在它的许多功能中，不限于任何特定的布局，例如，它可以帮助可视化不同视场模式下的光束足迹与光栅区域的相互作用——这是一个重要的研究，考虑到光在光导内的复杂传播。但最引人注目的是它能够对光栅行为进行分析，然后可以用来配置单个光栅区域内光栅参数的平滑变化，以提高器件在均匀性和效率方面的性能。 用于AR/MR应用的光导足迹分析  足迹和光栅分析工具允许光学设计师确定光将如何与光导的各种光栅区域相互作用。 光导的光栅分析与光栅参数的平滑调制  在本案例中，通过使用VirtualLab的足迹和光栅分析工具，将平滑变化的光栅参数引入到用于AR/MR应用的光导光栅区域。该工具还可以详细研究特定光栅结构的偏振相关的衍射效率。 |
