[求助] 请问这个图右上角R8那一块怎么画啊？已有3人参与

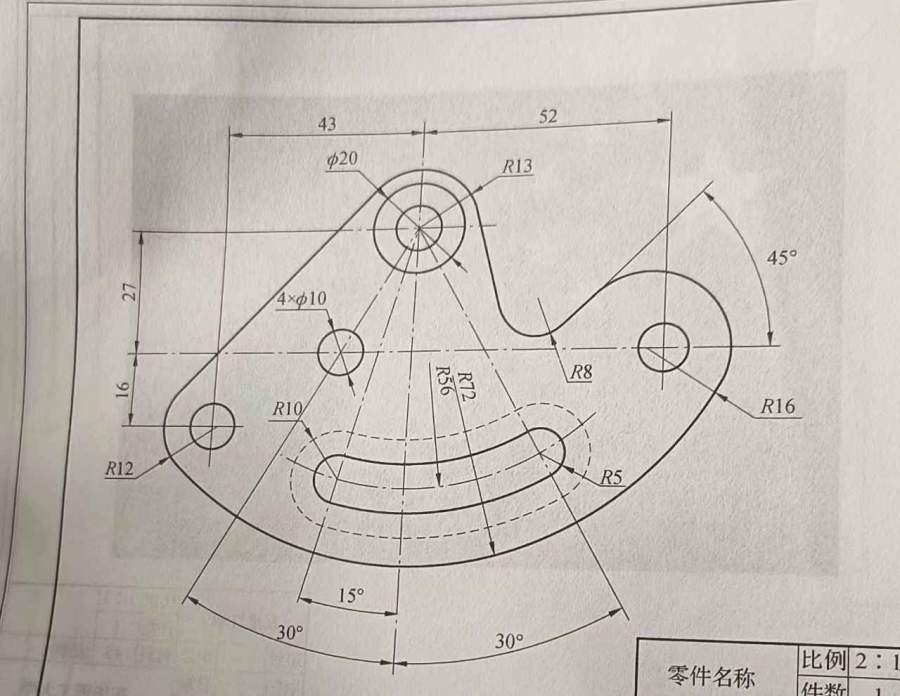

请问这个图右上角R8那一块怎么画啊？

发自小木虫Android客户端

回复此楼

» 猜你喜欢

建筑、汽车、家具涂料如何合规？2025年四大权威第三方检测机构对比已经有0人回复
浮游生物图像分析仪的品牌推荐与三大应用场景已经有0人回复
工程热物理与能源利用论文润色/翻译怎么收费? 已经有115人回复
读博入学申请已经有0人回复
求助：单相电机在摄氏120度环境下间断工作已经有1人回复
2026年顶空瓶推荐企业：品牌、供应商、质量哪家好？已经有1人回复
英国伯明翰大学招收计算流体力学博士研究生已经有0人回复
英国伯明翰大学招收计算流体力学和气动声学博士研究生已经有0人回复
2026 博士自荐-机器人机构学方向已经有12人回复

1楼 2024-04-26 17:39:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

geshly

木虫 (初入文坛)

应助: 0 (幼儿园)
金币: 2056.5
帖子: 34
在线: 6.9小时
虫号: 26399744
注册: 2021-05-14
专业: 零件加工制造

【答案】应助回帖

缺少条件。R8与R13公切线的角度，R8的圆心位置，任意限制一个都可以作出此图。

赞一下

回复此楼

12楼2024-06-29 15:42:49

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

查看全部 12 个回答

一大波橙色

金虫 (正式写手)

应助: 9 (幼儿园)
金币: 866.6
红花: 5
沙发: 9
帖子: 334
在线: 201.5小时
虫号: 2654251
注册: 2013-09-14
专业: 零件成形制造

【答案】应助回帖

感谢参与，应助指数 +1

1.过R16圆的圆心画和水平线成45°的直线参考线；
2.在直线参考线上画到R16圆边缘的垂直参考线，并画出对应的平行线A；
3.画R13圆的切线B，且一端终点交汇在平行线A上；
4.在切线B和平行线A基础上画半径R8的圆弧；
5.消除多余的线。

赞一下(1人)

回复此楼

2楼2024-04-27 12:23:53

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

deizzle

新虫 (小有名气)

应助: 0 (幼儿园)
金币: 408
帖子: 81
在线: 1.3小时
虫号: 35278892
注册: 2024-04-04

引用回帖:

2楼: Originally posted by 一大波橙色 at 2024-04-27 12:23:53
1.过R16圆的圆心画和水平线成45°的直线参考线；
2.在直线参考线上画到R16圆边缘的垂直参考线，并画出对应的平行线A；
3.画R13圆的切线B，且一端终点交汇在平行线A上；
4.在切线B和平行线A基础上画半径R8的圆弧； ...

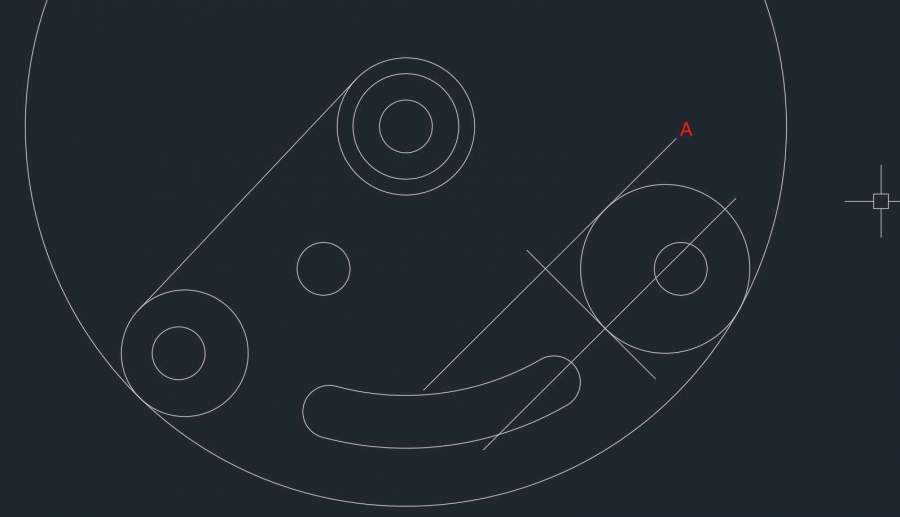

平行线A是这个？如果是这个话，R13下来的那条线不是有很多地方可以与平行线A相交吗
