EastWave应用：光场与石墨烯和特异介质相互作用的研究
|

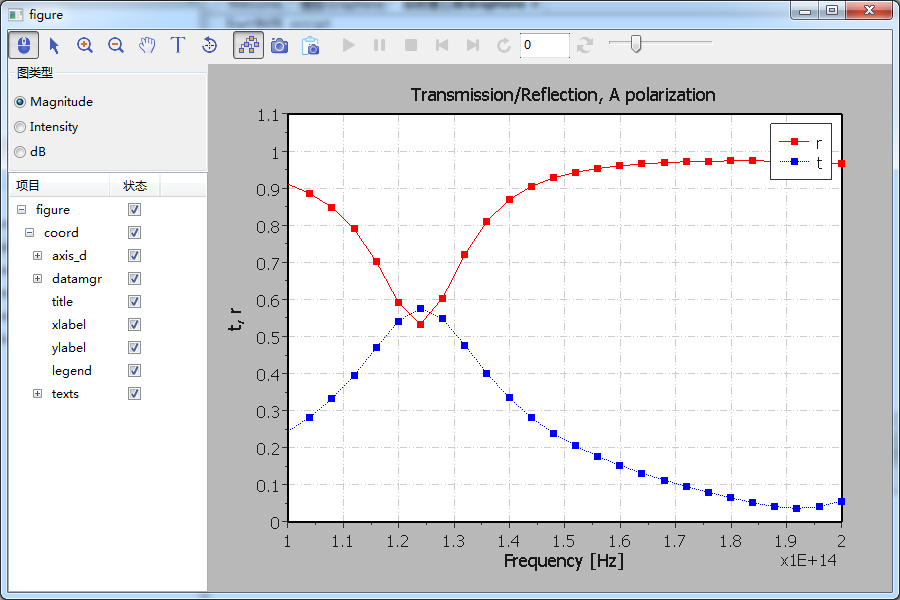

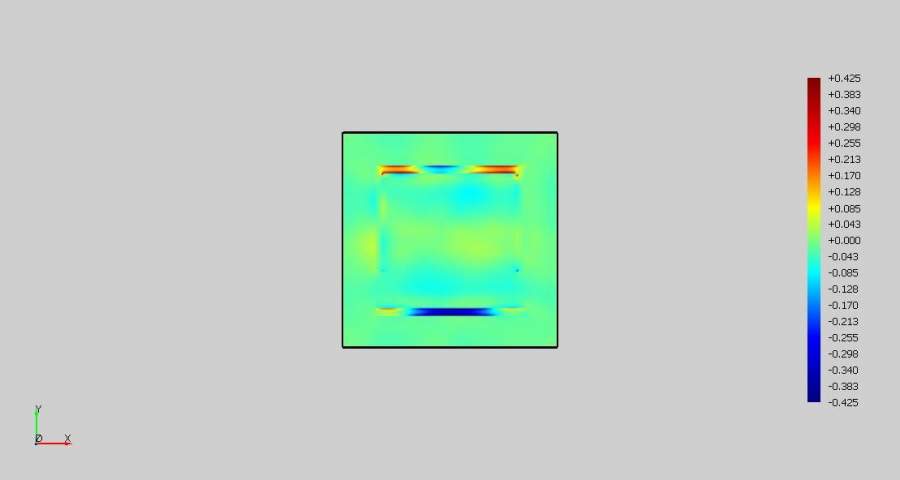

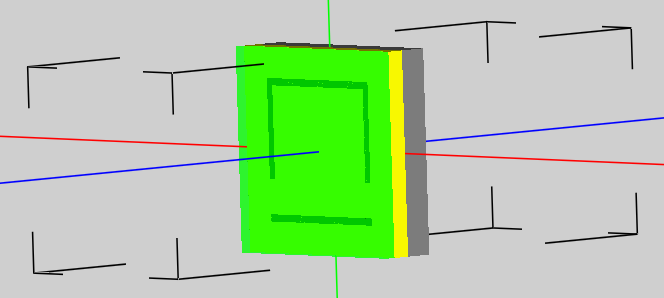

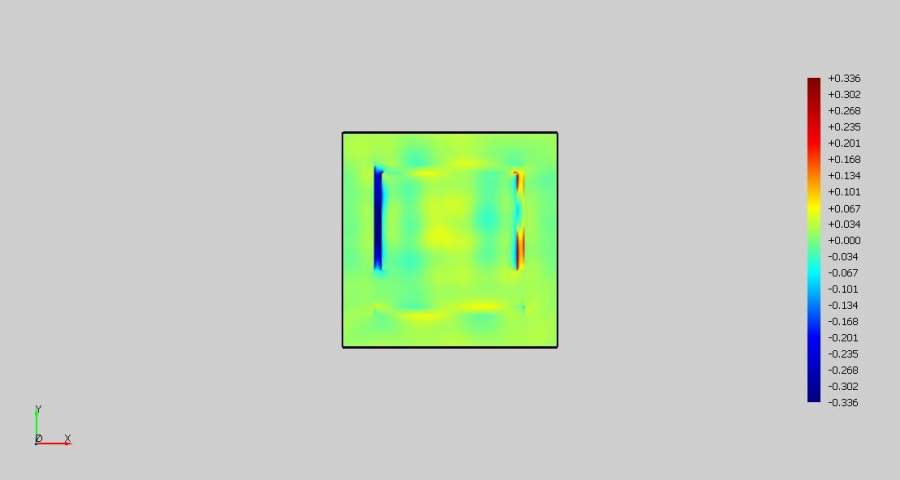

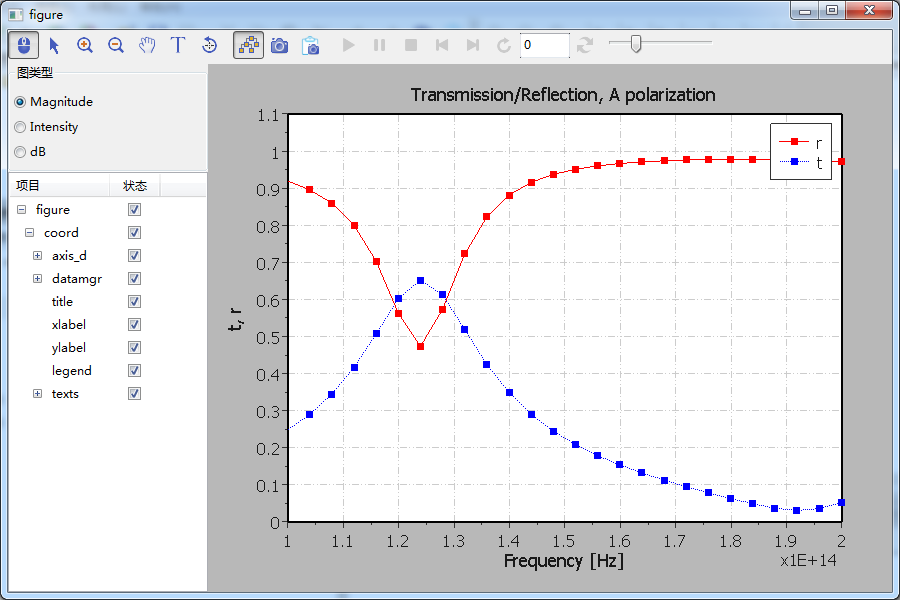

 图 1-1 模型示意图 本案例使用“自动计算透反率模式”研究石墨烯和特异介质的相互作用，分析透反率在有无石墨烯存在情况下的变化。光源处于近红外波段。 模型为周期结构，图中只显示了该结构的一个单元，其中绿色介质为石墨烯（采用无色散介质建模），黄色介质为金，灰色介质为 Si3N4，金介质层中有空气狭缝。光源从石墨烯的一侧入射，并设为开放边界，其余向设置为周期边界。 “自动计算透反率模式”集成了频率、光源、记录、边界等参数设置，只需要建立仿真物体模型后设置网格区域即可。 选择观测界面 XY 面，场分量可以选择 Ex 或 Ey，点击 即可查看实时场。点击 按钮可以自动调整色彩范围，观察到下面的实时场：  实时场：XY 面，Ey 分量  实时场：XY 面，Ex 分量 计算完成后，在“工作空间”下自动加载“Graphene.ewd ”结果文件，该文件储存在“文件目录\Graphene.ewp.data”目录下。  上图为有石墨烯结构的透反率，下图为无石墨烯结构的透反率  |
