[交流] JCMsuite应用:闪耀光栅已有1人参与

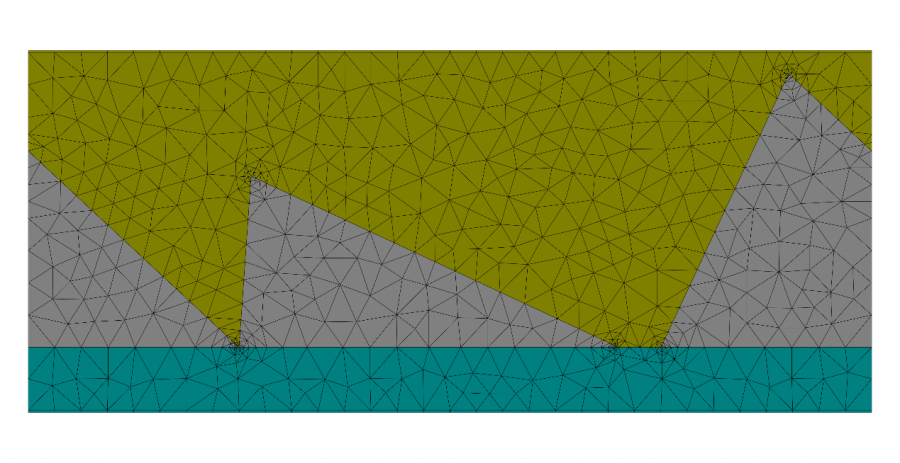

这是一维周期线光栅案例的一个变形。它的灵感来自闪耀光栅。在一维线栅的案例中,周期单元晶胞包含通过光栅的二维横截面。这里的横截面包含两个宽度、高度和角度不同的三角形。这些三角形线条位于衬底上,被背景材料包围。示例中的材料选择为铬(线栅)、玻璃(基底)和空气(背景材料)。
JCMsuite应用:闪耀光栅
光栅被S和P偏振平面波照亮。JCMsuite计算近场分布。同时通过后处理傅里叶变换计算透射衍射级次的振幅。下图显示了当波长为193nm时,平面波从衬底侧垂直入射到结构内的近场强度。
JCMsuite应用:闪耀光栅-1

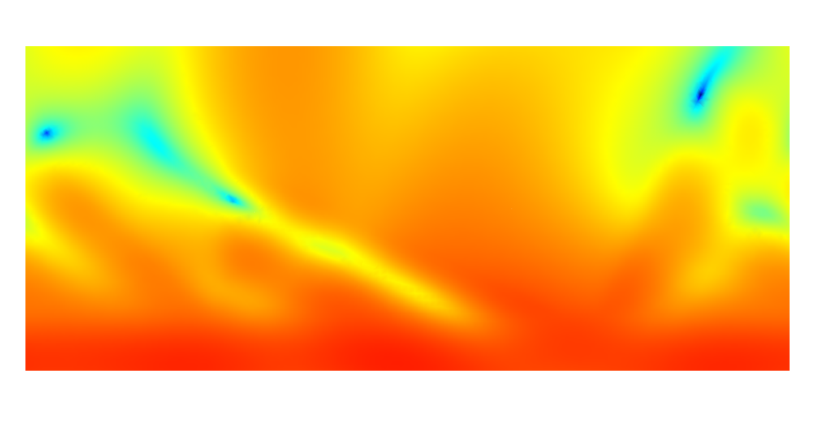

S偏振光照明的近场强度
JCMsuite应用:闪耀光栅-2

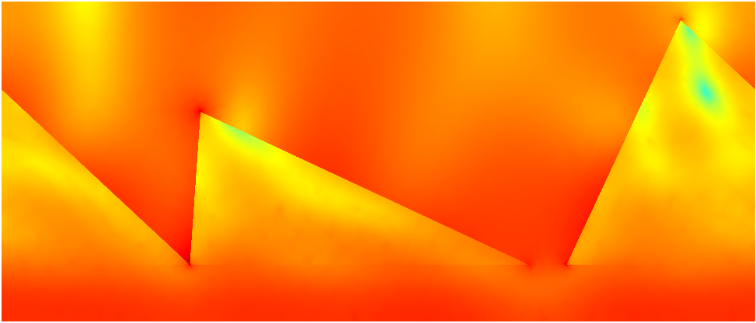

P偏振光照明的近场强度
回复此楼
光学设计案例、视频课程、书籍学习资源
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

598878157

版主 (文学泰斗)

rky

您有安装包吗
2楼2024-02-05 12:28:33
