OptiSystem应用：用MATLAB组件实现振幅调制
|
|

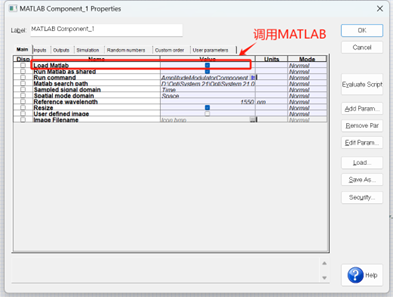

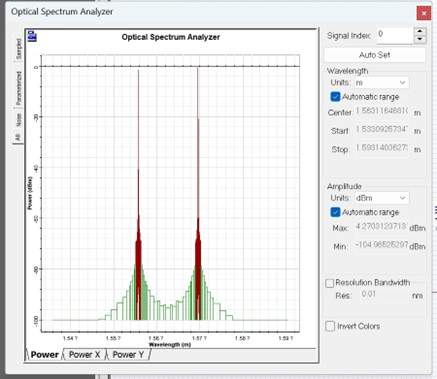

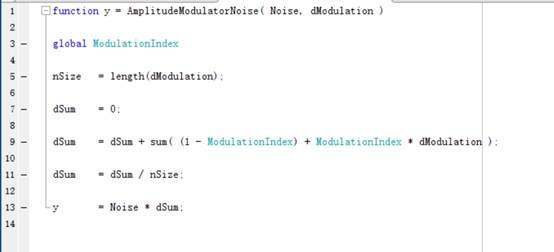

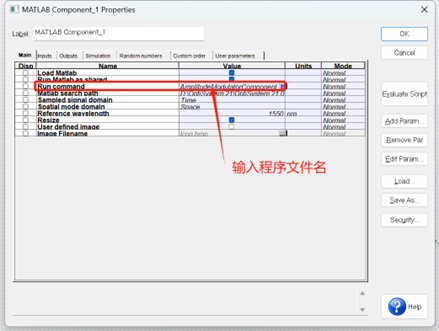

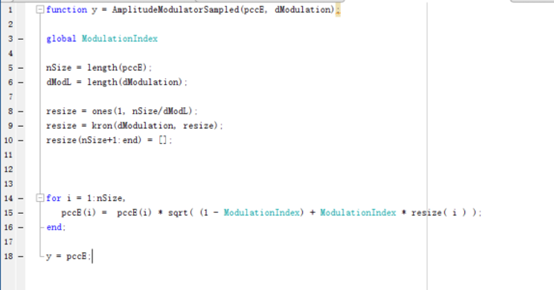

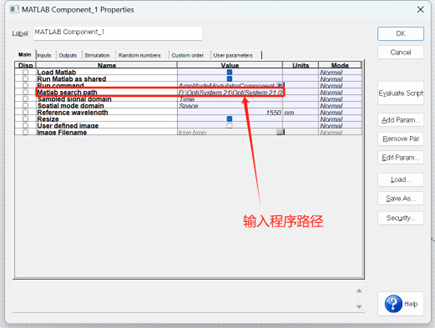

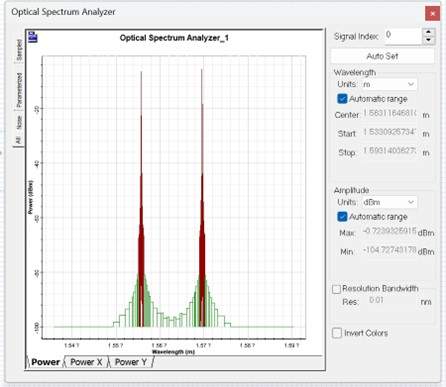

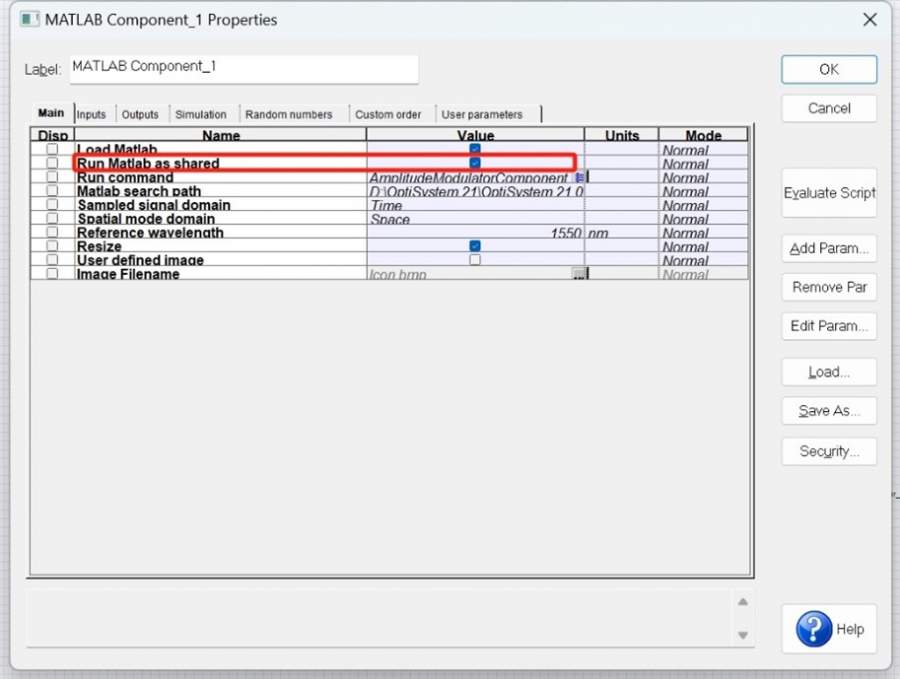

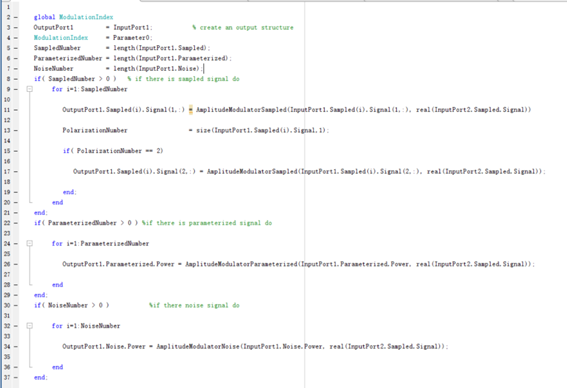

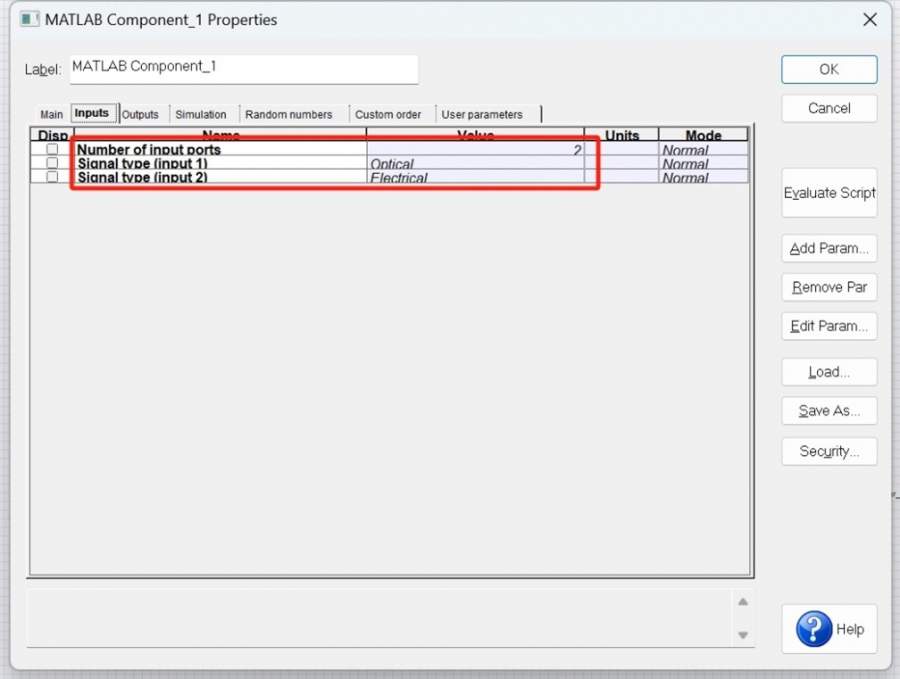

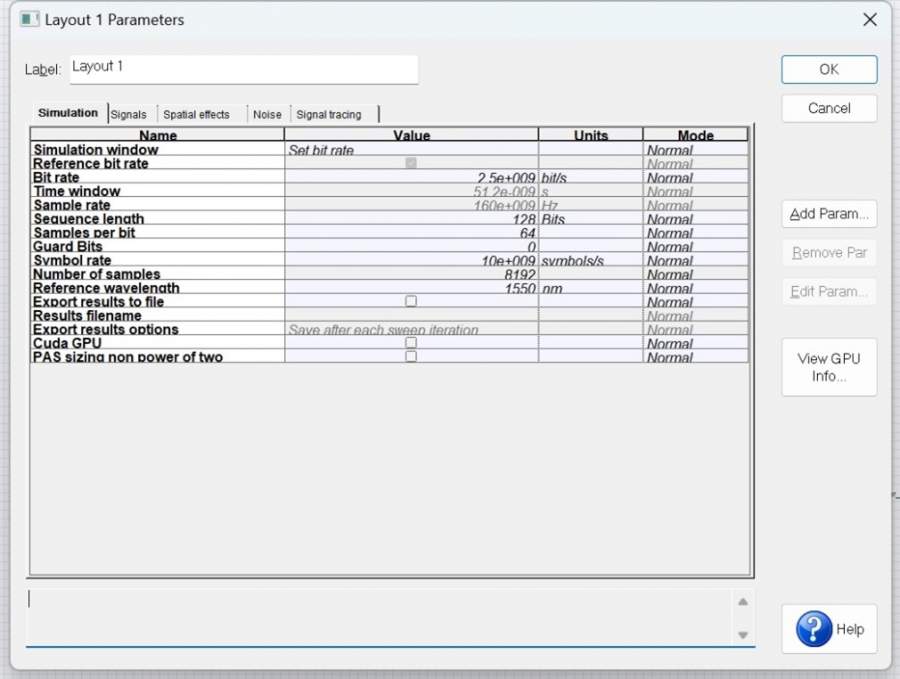

本案例展示了在OptiSystem中调用MATLAB代码实现振幅调制。 一、建模目标 案例中，我们生成两束功率为0dBm，频率分别为192.7THz、191THz的载波，合束之后经过自定义脉冲的调制。我们用MATLAB代码控制电脉冲对光信号的调制过程，通过在MATLAB组件中导入MATLAB代码来实现。整体光路图如图1，全局参数如图2：  图1.整体光路图  图2.全局参数 二、参数设置 MATLAB组件设置2个输入口，一个输出口。其中输入口1输入类型为光信号，输入口2输入类型为电信号。输出口输出类型为光信号。输入、输出端口设置如图3:  a） 输入端口设置  b） 输出端口设置 图3.输入、输出口设置 接下来，要讲MATLAB代码导入到MATLAB组件中，要进行如下设置： 首先，勾选MATLAB Component中的Load MATLAB，OptiSystem将调用电脑中的MATLAB程序：  图3.调用MATLAB 勾选运行MATLAB文件:  图4.运行MATLAB文件 在组件中键入MATLAB的m文件文件名：  图5.输入程序文件名 输入程序所在路径，m文件添加完成，点击OK。（注意：m文件需与该光路文件存放在同一个文件夹）  图6.输入程序路径 MATLAB中振幅调制主代码如下：  图7.MATLAB代码 对应函数代码如图8：  a） AmplitudeModulatorSampled函数  b）AmplitudeModulatorParameterized函数  c）AmplitudeModulatorNoise函数 图8.MATLAB代码 三、运行结果 运行结果：  a）振幅调制前  b）振幅调制后 图9.振幅调制前后对比 |
