[交流] 这样的EIS对应的电路图该怎么画？

如图，测试得到的EIS结果如图1所示，看样子是两个半圆？所对应的电路图该如何画？

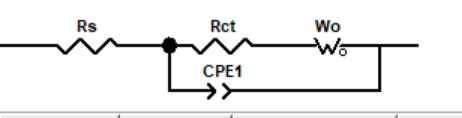

图2所示的电路图应该对应的EIS图为一个半圆加上一条斜线，我使用zview软件用图二电路图，误差很大，可能是由于我的EIS测试结果是两个半圆的原因？
用图三所示的电路图，拟合第二个并联的电阻和电容时，选入倒数第二个数据点，误差才会小于20%，这样的画拟合第三段Wo时，数据点又不够拟合。
请问遇到这种情况怎么办？电路图应该是什么样的？

这样的EIS对应的电路图该怎么画？


这样的EIS对应的电路图该怎么画？-1


这样的EIS对应的电路图该怎么画？-2


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2024-01-27 21:15:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Benjamin_xt

金虫 (正式写手)
由于上传原因，文字描述部分的图1为上传图的图3。希望能够获得老师和同学的解答，非常感谢！
我做的是钠离子电池正极材料，镍铁锰酸钠。组装半电池测试的EIS结果。@
赞一下 回复此楼
2楼2024-01-27 21:19:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lsh200100

铁杆木虫 (著名写手)

红尘来去一场梦
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Benjamin_xt: 金币+5 2024-01-29 10:16:19
Benjamin_xt: 金币+5 2024-05-15 22:32:18
看不到 图 的观点：
1、模拟电路是根据电化学体系特征 来的，不是根据EIS测试结果。
2、确定测试条件没有问题：电极 处 于正常工作状态，电压-电流响应的线性关系，合适的电压、电流大小。
赞一下 回复此楼
3楼2024-01-29 09:03:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liverbool

新虫 (正式写手)
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
Benjamin_xt: 金币+5 2024-02-01 09:25:29
Benjamin_xt: 金币+5 2024-05-15 22:32:07
单纯的看感觉是两个电路元件，第二个可能更适合一些。
赞一下 回复此楼
圪梁梁的那个长，拉个话话都把歌儿唱
4楼2024-01-31 10:41:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

加油努力7

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
求正版，感谢感谢，盗版软件导入的数据太少了
赞一下 回复此楼
5楼2024-04-25 22:24:04
