[求助] 电化学工作站四电极体系测试问题 已有1人参与

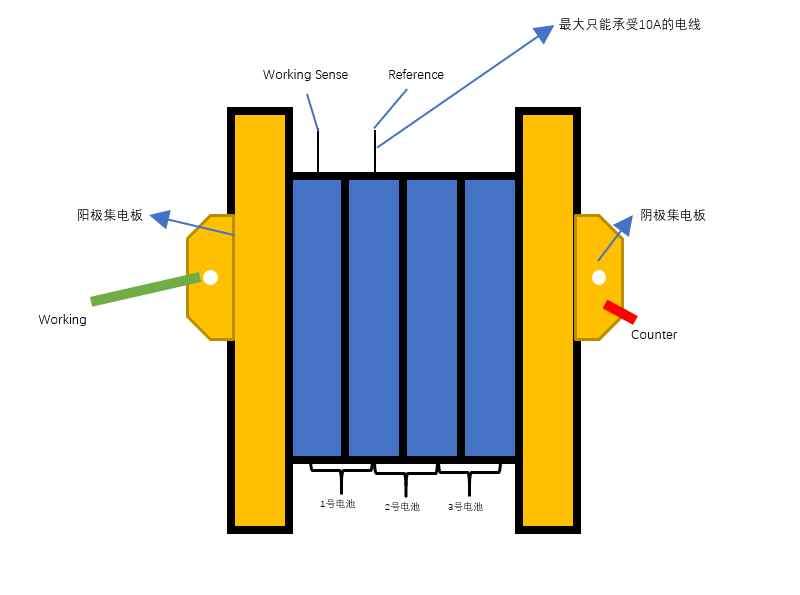

我有一个电堆，由于电堆的极板在设计时没有预留极耳，故只能通过插入电线的方式引出来测量电压，但是这个电线最大通过电流为10A。我现在想使用施加20A的电流进行阻抗测试，我可以把工作电极和对电极与集电板极耳相连， Working sense 和参比电极与引出的导线相连，从而测试其中分电池的交流阻抗吗
回复此楼

» 猜你喜欢
1楼 2024-01-16 13:46:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

会飞的蚪

新虫 (初入文坛)
电化学工作站四电极体系测试问题

发自小木虫Android客户端
赞一下 回复此楼
2楼2024-01-16 13:50:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Missinrains

新虫 (初入文坛)

【答案】应助回帖

可以的。但是还有一些细节需要注意，首先需要使用一个信号发生器输出测试频率的正弦波信号，控制电子负载CC拉载正弦波形，读取电子负载内部缓存区的电压、电流数据，进行FFT快速傅里叶变换分析。最后，用数学函数将转换后的电压除以转换电流以获得复阻抗（包含幅值和相位信息）。
还需要需要注意电子负载的最大电流限制，如果您想使用20A的电流进行阻抗测试，您可能需要使用一个辅助电源来保证电子负载能正常带载。
并且需要注意电化学电池的阻抗响应会随着工作电压而变化，您需要在不同的电流密度点进行比较，以分析电池的不同损耗和效应。 具体细节可加V  FL1335416073
赞一下 回复此楼
3楼2024-01-30 13:58:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
