[求助] 粗糙表面的离散化建模

生活中各类表面放大后都是崎岖不平的,小弟最近在研究接触问题时需要对粗糙面进行建模。一开始想要通过扫描得到的点云数据直接建模,但这样得到的模型往往存在过于崎岖的尖峰、表面漏洞等等一系列仿真软件难以处理的表面形貌,现在想将其表面进行离散化建模。
  建模思路如下:将点云数据中的每个点的坐标进行读取,z坐标为矩形的高,xy坐标为矩形底面的中心,将多个长宽相同高度不同的矩形组合成需要的粗糙面。这里点云数据是处理过的,相邻点的xy坐标的间距是相同的,可以算出矩形底面的长宽大小。
  但由点云数据有100个(xy坐标为10x10间隔相同)于小弟对于建模的研究不够,如何快速建造需要的离散化粗糙表面呢建模的效果类似于这样
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Moooz

捐助贵宾 (初入文坛)

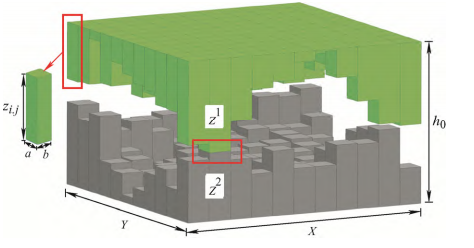

类似于这个效果,这是我在一篇论文里看到的
粗糙表面的离散化建模

2楼2023-10-24 16:02:26
