[交流] 阻抗谱图 已有2人参与

测了一个高锰钢的阻抗，交流频率范围为10的5次Hz到0.01Hz，图数据共计71个不同频率，但是前25个高频一点规律没有，而且不从0开始。请问大家这个数据为什么会这样呢？

发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2023-09-06 15:03:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小木村葱

新虫 (小有名气)
如图所示
阻抗谱图



发自小木虫Android客户端
赞一下 回复此楼
2楼2023-09-06 15:04:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
前面的散点部分删掉没法用，由于环境电阻的存在，阻抗谱都不从零开始
赞一下 回复此楼
myeyesareopen
3楼2023-09-08 12:18:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小木村葱

新虫 (小有名气)

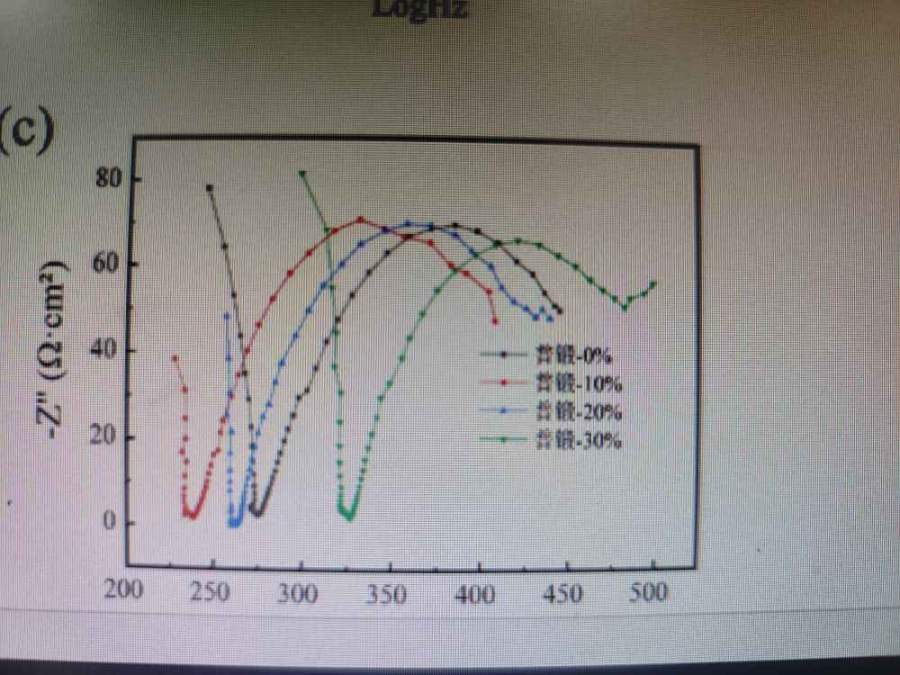

阻抗谱图-1

发自小木虫Android客户端
赞一下(1人) 回复此楼
4楼2023-09-09 19:56:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小木村葱

新虫 (小有名气)
引用回帖:
3楼: Originally posted by season7865 at 2023-09-08 12:18:29
前面的散点部分删掉没法用，由于环境电阻的存在，阻抗谱都不从零开始

请问下，另一张图片也是环境电阻吗？开始高频时候的都和最高电阻差不多大了

发自小木虫Android客户端
赞一下(1人) 回复此楼
5楼2023-09-09 19:57:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by 小木村葱 at 2023-09-09 19:57:28
请问下，另一张图片也是环境电阻吗？开始高频时候的都和最高电阻差不多大了
...

是的，但是在相同溶液下，你的溶液电阻差如此之大是有问题的。一般有两种可能：一、连接有问题；二、工作电极与参比电极之间的距离相差太大
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

小木村葱
myeyesareopen
6楼2023-09-09 21:22:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freedom应

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by season7865 at 2023-09-09 21:22:01
是的，但是在相同溶液下，你的溶液电阻差如此之大是有问题的。一般有两种可能：一、连接有问题；二、工作电极与参比电极之间的距离相差太大...

想问一下大佬一般测量，we 和 re 相距是多少呢

发自小木虫Android客户端
赞一下 回复此楼
7楼2023-09-12 12:36:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
7楼: Originally posted by freedom应 at 2023-09-12 12:36:16
想问一下大佬一般测量，we 和 re 相距是多少呢
...

找本张鉴清的《电化学测试技术》看一下，第二章最后一节讲了电解池的配置

发自小木虫Android客户端
赞一下 回复此楼
myeyesareopen
8楼2023-09-13 11:20:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小木村葱

新虫 (小有名气)
送红花一朵
引用回帖:
6楼: Originally posted by season7865 at 2023-09-09 21:22:01
是的，但是在相同溶液下，你的溶液电阻差如此之大是有问题的。一般有两种可能：一、连接有问题；二、工作电极与参比电极之间的距离相差太大...

但是我用同样的装置以及连接方法，电解液用氯化钠时候就不会出现这种情况，这个是电解质主要的作用吗？出现这种情况是用亚硫酸氢钠溶液测的

发自小木虫Android客户端
赞一下 回复此楼
9楼2023-11-03 17:07:38
