[交流] 光纤耦合透镜的参数优化

摘要

在现代光学中，光纤应用于各种光学系统中。为了高效使用光功率，光纤耦合透镜一定要精心设计，保证聚焦点与光纤模式匹配。使用VirtualLab中的快速物理光学仿真和参数优化，针对将光耦合到单模光纤的问题，我们展示了具有圆锥表面的透镜的设计。
光纤耦合透镜的参数优化

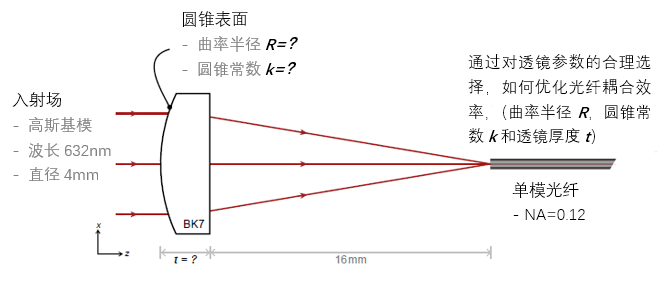

设计任务

光纤耦合透镜的参数优化-1

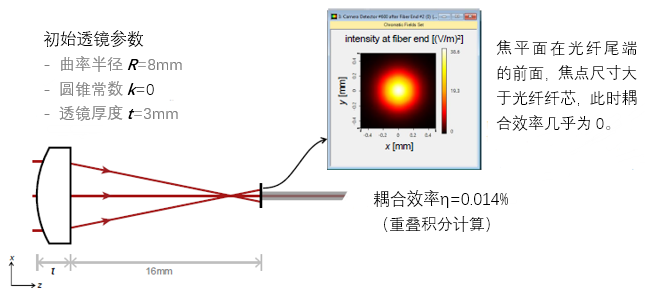

初始设置的评价

光纤耦合透镜的参数优化-2

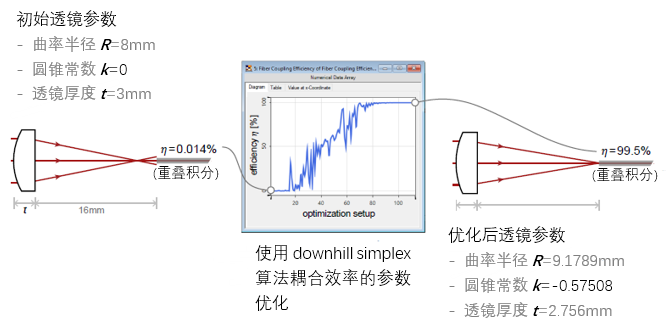

参数优化

光纤耦合透镜的参数优化-3

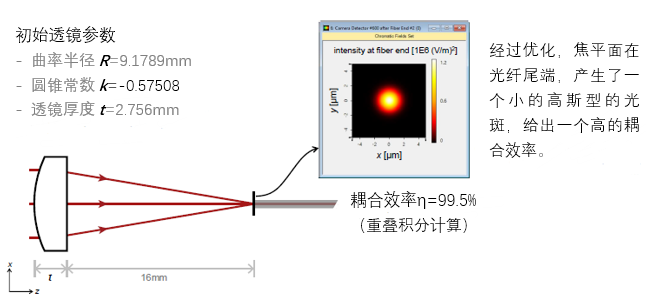

优化结果的评价

光纤耦合透镜的参数优化-4

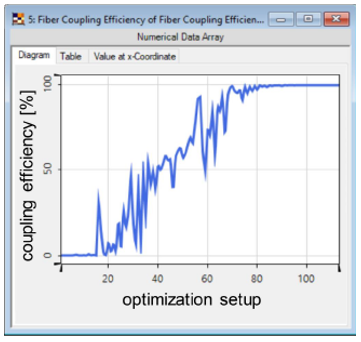

文件信息

光纤耦合透镜的参数优化-5
