[交流] 太阳能电池衍射透镜设计与仿真

案例575(1.0)

工具箱:基本工具箱

1. 摘要

 本示例文件阐述了用于太阳能电池聚焦的衍射透镜的设计与仿真;
 利用大口径衍射透镜将光束汇聚到一个直径较小的太阳能电池上;
 仿真了单色光点扩散函数并演示了太阳光在焦平面上光图形;
 仿真包括了衍射和干涉效应。

2. 建模任务

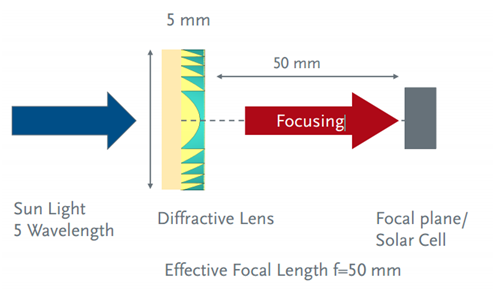

焦平面上的光强计算
太阳能电池衍射透镜设计与仿真
3. 仿真结果
太阳能电池衍射透镜设计与仿真-1

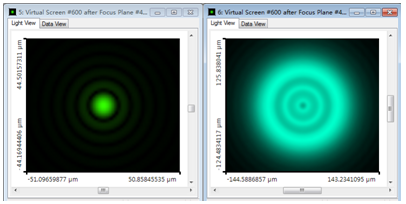

 平面波点扩散函数的仿真;
 左图:532nm 波长;
 右图:500nm 波长;
 光路图:Sc575_Solar_Cell_with_Diffractive_Lens_1.lpd。
太阳能电池衍射透镜设计与仿真-2

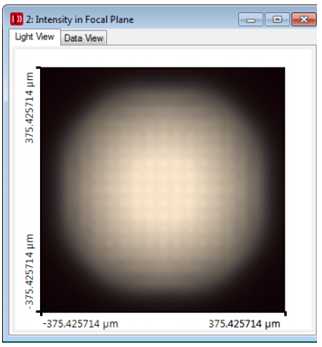

 仿真结果包括了太阳光的衍射、干涉、颜色以及部分相干性;
 太阳光谱和0.5°角宽度日面在焦点区域的光强;
 5个波长和12×12的角度;
 参数运行;c575_Solar_Cell_with_Diffractive_Lens_3.run;
 计算时间大约在12分钟(4核CPU)。

4. 结论

 VirtualLab Fusion软件可用于衍射透镜的设计与分析;
 仿真过程包括太阳光的衍射、干涉、颜色以及部分相干性;
 计算点扩散函数;
 仿真太阳能电池前的光强分布。
