求教电化学阻抗谱相关问题
领取红包 (小木虫手机app专属红包)

扫一扫，下载小木虫客户端

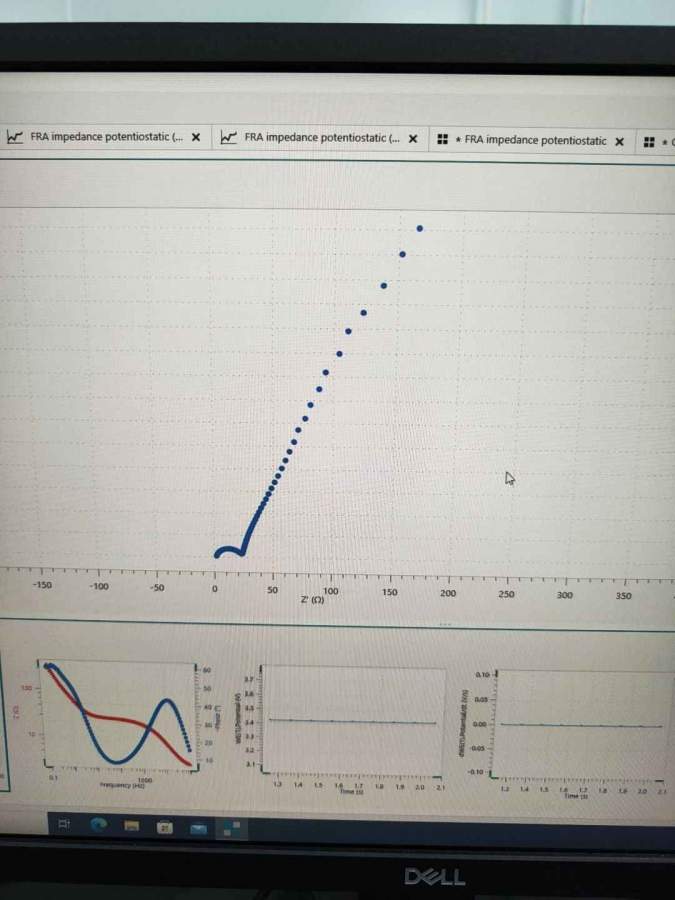

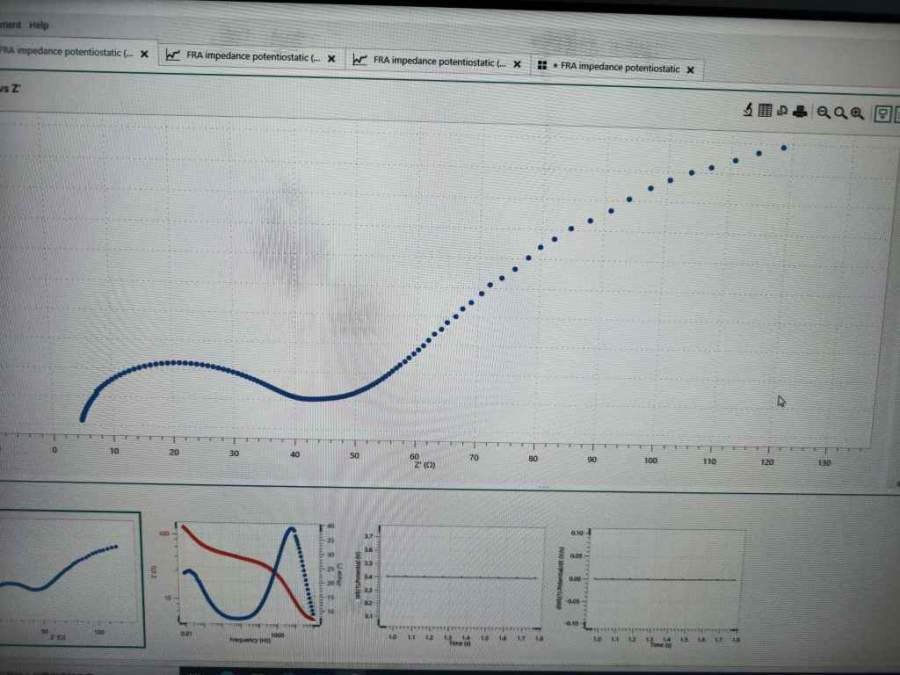

请问下测试EIS发展低频区的直线太长了是怎么回事呀？测试循环后的磷酸铁锂半电池为什么直线刚开始有个弧度，这是正常的吗？

求教电化学阻抗谱相关问题


求教电化学阻抗谱相关问题-1


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2023-04-19 15:14:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

石门吴彦祖

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
15楼: Originally posted by MILKCODE at 2023-06-16 03:14:28
但是这条斜线像一个圆弧，低频已经到0.01HZ.了
...

其实是正常的， 你这个只是测出来的数据，没有拟合过吧？如果拟合了可能就是一条直线。
低频一般到0.1Hz就够了，你到0.01Hz其实没太大必要，截至频率越低尾巴就越长。
理论上讲电路应该是半圆+直线尾巴（代表了扩散），但是由于实际的电路比理论电路复杂很多，所以尾巴很少有笔直的直线。
赞一下(2人) 回复此楼
16楼2023-06-17 09:22:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雪人小队冲呀

新虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
14楼: Originally posted by 哆啦鑫啊 at 2023-06-16 15:44:35
1.低频区数据点多不影响后续数据处理，2.一个圆弧加斜线和两个圆弧加斜线都是正常的EIS曲线

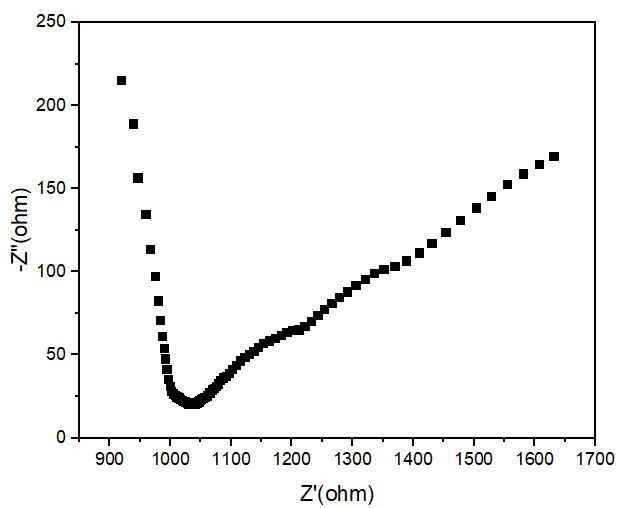

想请问一下我的EIS图是怎么原因呢，测出来很奇怪，电解液是铁氰化钾(氯化钾)，工作电极是纸基
求教电化学阻抗谱相关问题-2



发自小木虫Android客户端
赞一下(1人) 回复此楼
18楼2023-07-04 00:06:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

中科小科虫

禁虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
本帖内容被屏蔽
2楼2023-04-19 15:16:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

george_hai

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1 太长大概是低频区的频率设置的比较低吧 2是正常的

发自小木虫Android客户端
赞一下 回复此楼
5楼2023-04-19 15:21:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MILKCODE

新虫 (小有名气)
引用回帖:
5楼: Originally posted by george_hai at 2023-04-19 15:21:00
1 太长大概是低频区的频率设置的比较低吧 2是正常的

请问下，低频只到0.01Hz出现这样的情况正常吗？

发自小木虫Android客户端
赞一下 回复此楼
12楼2023-04-21 11:26:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

george_hai

木虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
12楼: Originally posted by MILKCODE at 2023-04-21 11:26:28
请问下，低频只到0.01Hz出现这样的情况正常吗？
...

正常，这个长短也没什么影响吧

发自小木虫Android客户端
赞一下 回复此楼
13楼2023-04-22 13:49:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哆啦鑫啊

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
1.低频区数据点多不影响后续数据处理，2.一个圆弧加斜线和两个圆弧加斜线都是正常的EIS曲线
赞一下 回复此楼
14楼2023-06-16 15:44:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

MILKCODE

新虫 (小有名气)
引用回帖:
14楼: Originally posted by 哆啦鑫啊 at 2023-06-16 15:44:35
1.低频区数据点多不影响后续数据处理，2.一个圆弧加斜线和两个圆弧加斜线都是正常的EIS曲线

但是这条斜线像一个圆弧，低频已经到0.01HZ.了

发自小木虫Android客户端
赞一下 回复此楼
15楼2023-06-16 16:14:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哆啦鑫啊

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
16楼: Originally posted by 石门吴彦祖 at 2023-06-17 09:22:23
其实是正常的， 你这个只是测出来的数据，没有拟合过吧？如果拟合了可能就是一条直线。
低频一般到0.1Hz就够了，你到0.01Hz其实没太大必要，截至频率越低尾巴就越长。
理论上讲电路应该是半圆+直线尾巴（代表了扩 ...

是这样扩散并不是笔直的，而且如果觉得数据点过多考研在拟合时删去部分扩散数据
赞一下 回复此楼
17楼2023-06-28 14:09:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

哆啦鑫啊

金虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
18楼: Originally posted by 雪人小队冲呀 at 2023-07-04 00:06:13
想请问一下我的EIS图是怎么原因呢，测出来很奇怪，电解液是铁氰化钾(氯化钾)，工作电极是纸基

...

是处理过的数据么？感觉是少了一部分数据
赞一下 回复此楼
19楼2023-07-04 19:33:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
george_hai3楼
2023-04-19 15:18   回复
MILKCODE(金币+2): 谢谢参与
已获得2个金币 发自小木虫Android客户端
nono20094楼
2023-04-19 15:20   回复
MILKCODE(金币+1): 谢谢参与
已获得1个金币 发自小木虫Android客户端
tzynew6楼
2023-04-19 15:21   回复
MILKCODE(金币+1): 谢谢参与
已获得1个金币 发自小木虫Android客户端
chenhuanlong7楼
2023-04-19 15:30   回复
MILKCODE(金币+1): 谢谢参与
已获得1个金币 发自小木虫Android客户端
babutianlong8楼
2023-04-19 15:32   回复
MILKCODE(金币+1): 谢谢参与
已获得1个金币 发自小木虫Android客户端
XG-WUST9楼
2023-04-19 15:35   回复
MILKCODE(金币+1): 谢谢参与
已获得1个金币 发自小木虫IOS客户端
evan257110楼
2023-04-19 15:41   回复
MILKCODE(金币+2): 谢谢参与
已获得2个金币 发自小木虫Android客户端
RonaldCoas11楼
2023-04-19 16:30   回复
MILKCODE(金币+1): 谢谢参与
已获得1个金币 发自小木虫Android客户端
