模拟衍射光束分束器元件
|
|

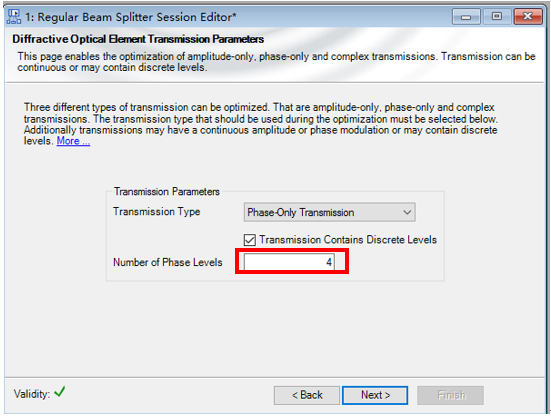

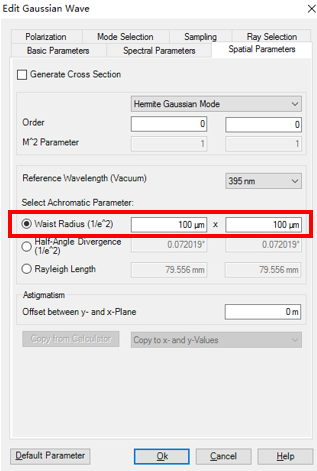

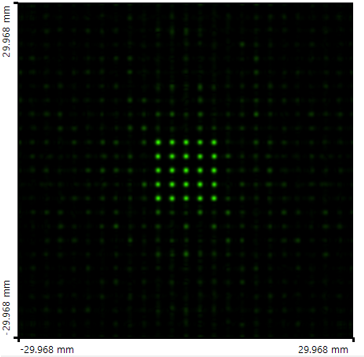

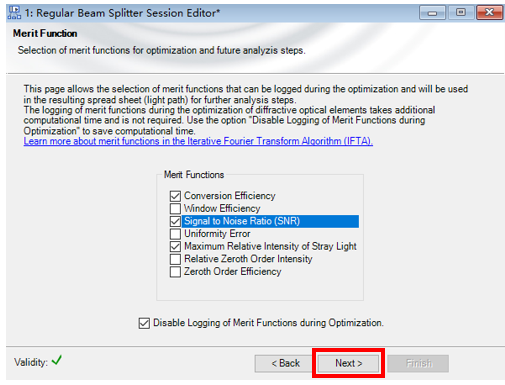

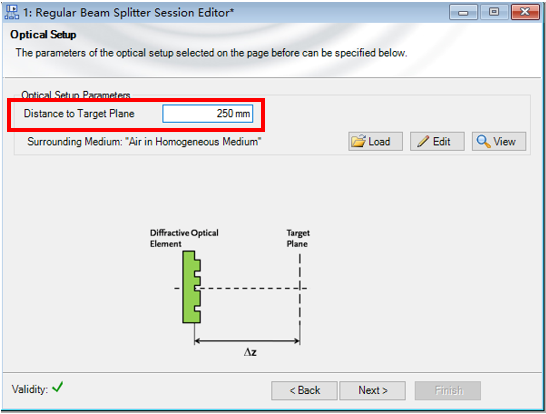

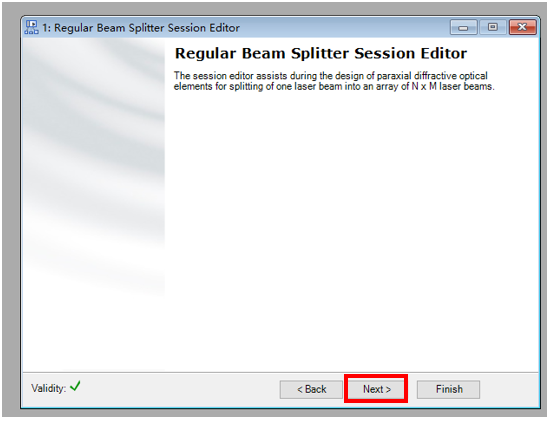

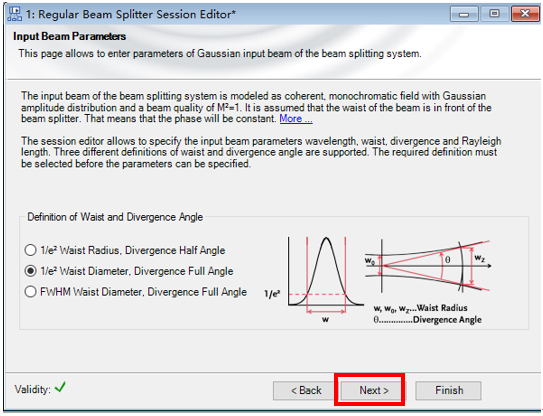

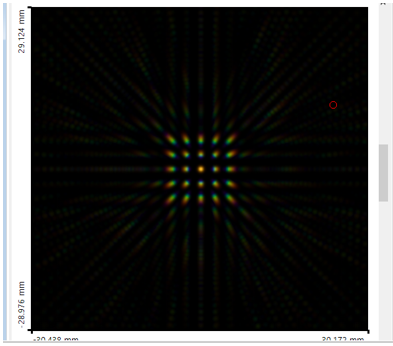

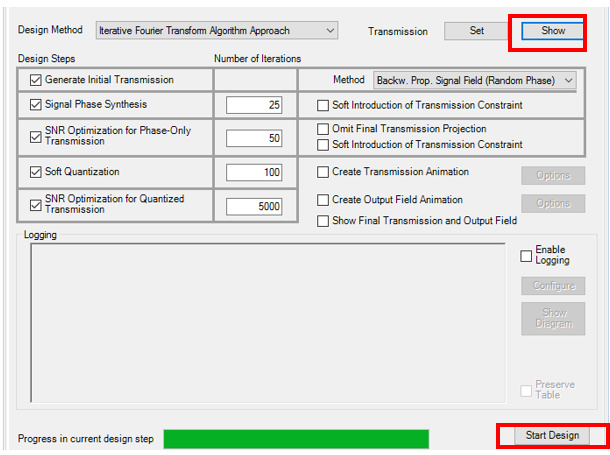

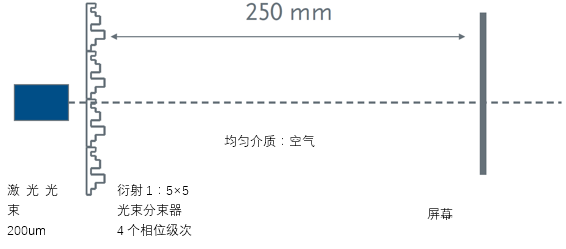

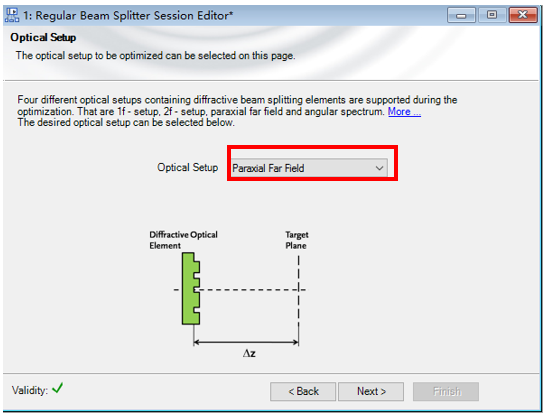

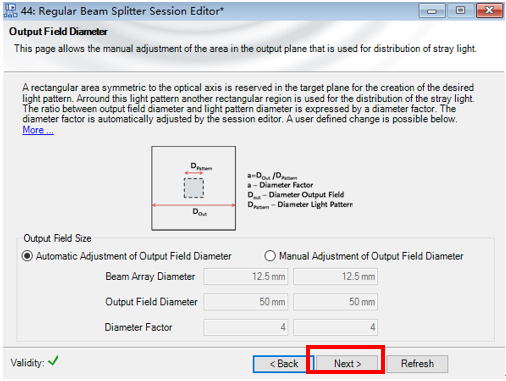

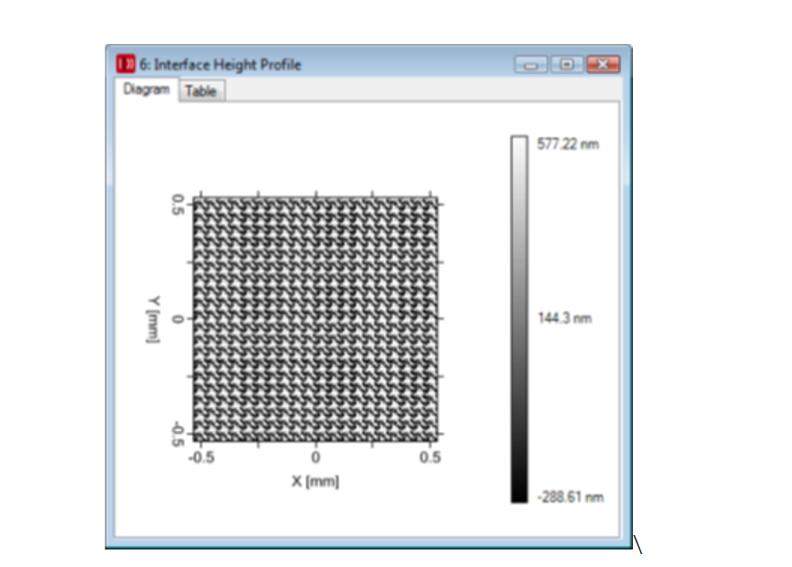

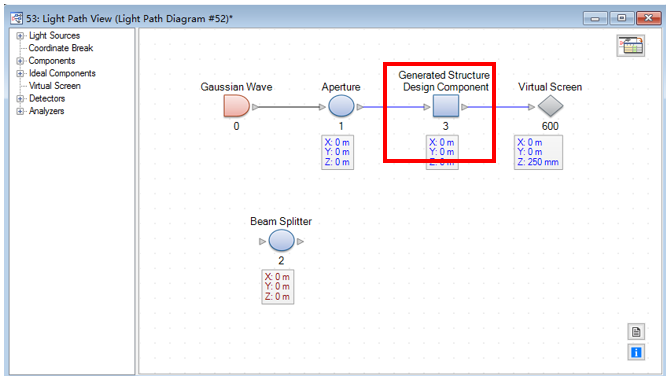

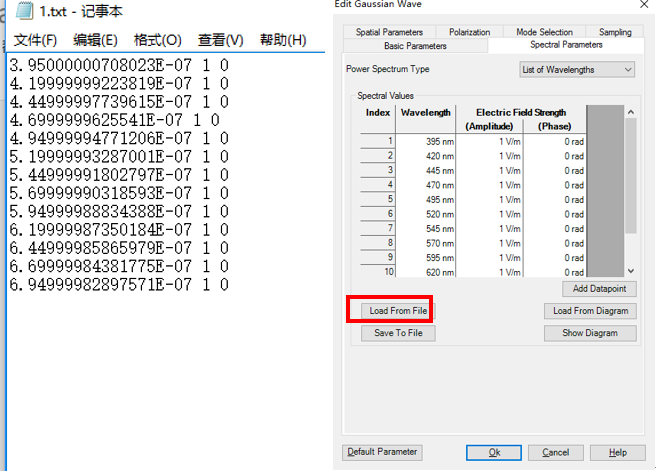

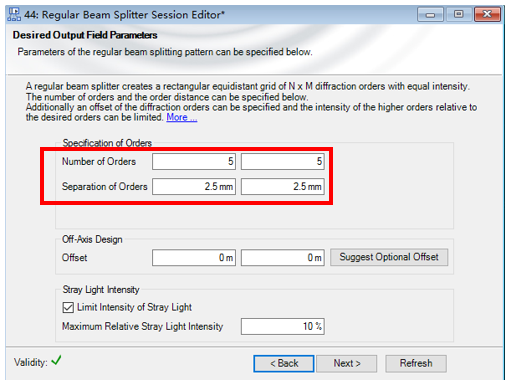

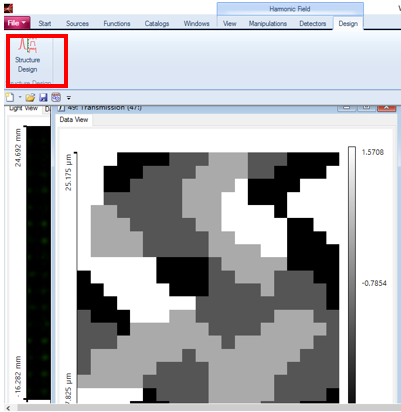

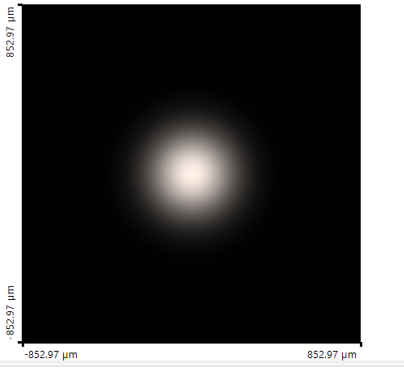

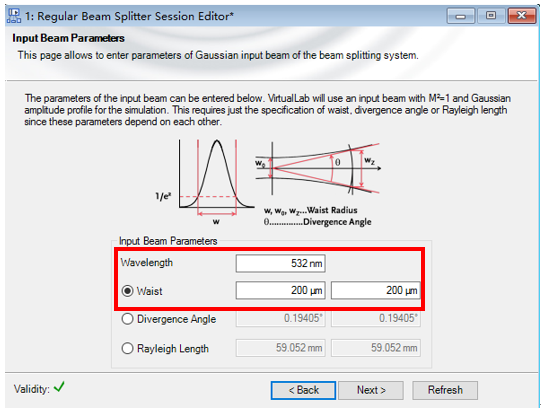

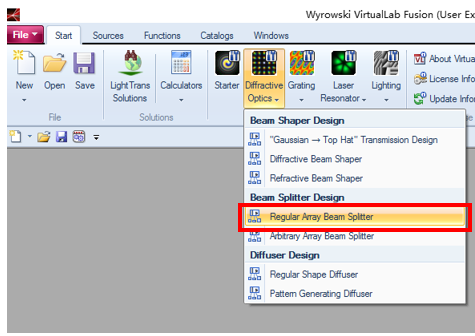

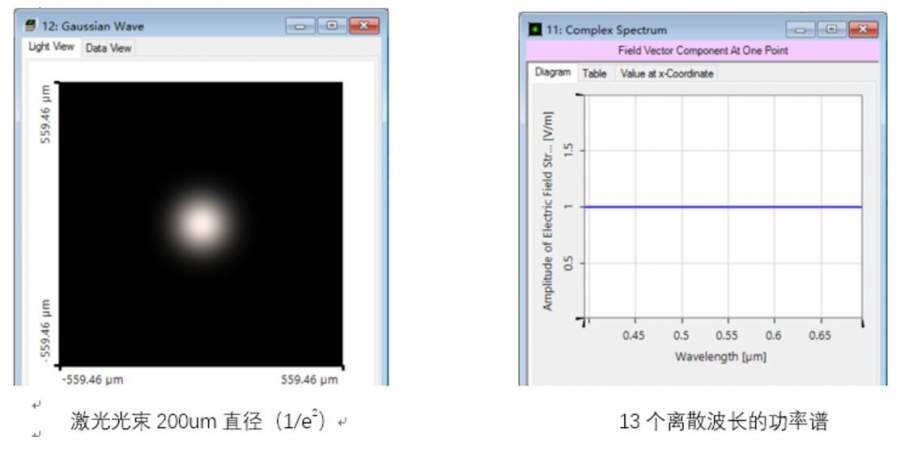

案例23（2.0） 1.模拟任务 此案例介绍了如何使用VirtualLab Fusion 的双界面元件来模拟一个衍射光束分束器元件。表面轮廓是由离散高度采样定义的。因此，我们将使用采样界面来进行模拟。    衍射光束分束器的表面轮廓 2.设计步骤 1) 点击Start→Diffractive Optics→Regular Array Beam Splitter以进入规则分束器设计会话编辑界面。   2) 点击Next，设置输入光束参数，选择束腰和发散角定义类型为1/e2 Waist Diameter, Divergence Full Angle，先设置波长为532nm，后期对光源参数进行更改，腰束直径为200um。  选择束腰和发散角定义类型  确定光源波长及束腰直径 3) 光学设置   4） 期望输出光场确认  确认期望输出光场参数：光束阵列5x5，间距2.5mmx2.5mm  确认输出场直径  5） 衍射元件参数设置  确定衍射元件参数：相位级次确认 6） 进入设计文档进行设计，点击start design  7） 点击show导出transmission的结构，进行structure design,在原始LPD中生成新的元件，并经过切换接入到光路图   8） 建立一个高斯光束，修改光束直径以及波长参数，在DOE元件的基础上建立光路图   通过load from file将已有的txt文档导入生成多波长功率谱  生成的高斯激光光束 3.模拟结果  单波长目标屏上的光分布  多波长目标屏上的光分布 4.结论 VirtualLab Fusion允许指定任何光源的功率谱。 可以模拟无限数量的波长。 可以模拟衍射自由形式的高度轮廓。 用真实颜色显示的多色光也可在光学视图中展现出来。 |
