非球面透镜后的聚焦研究
|
|

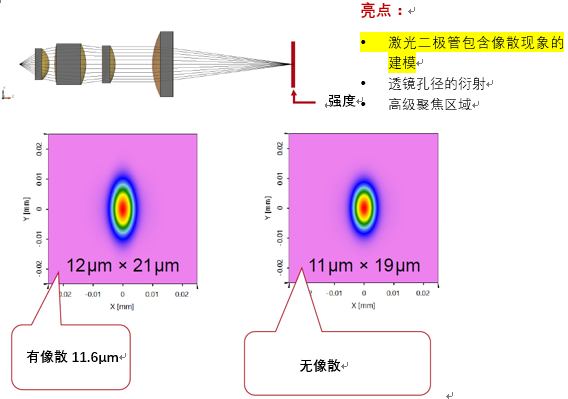

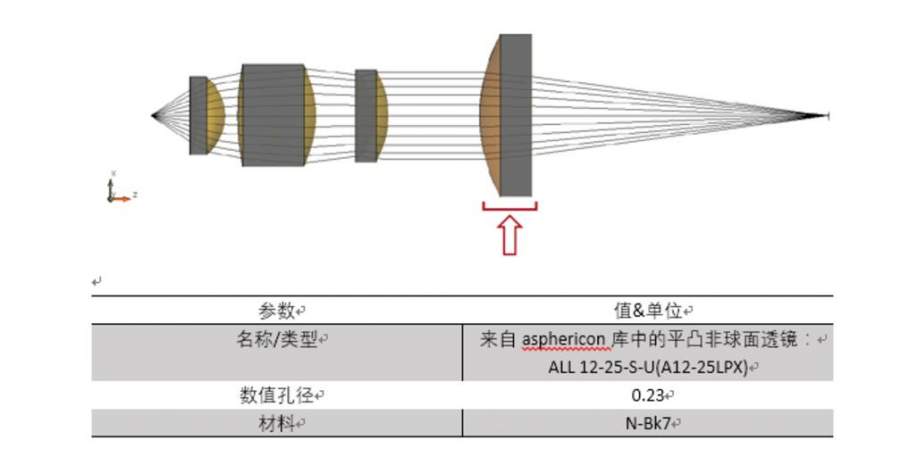

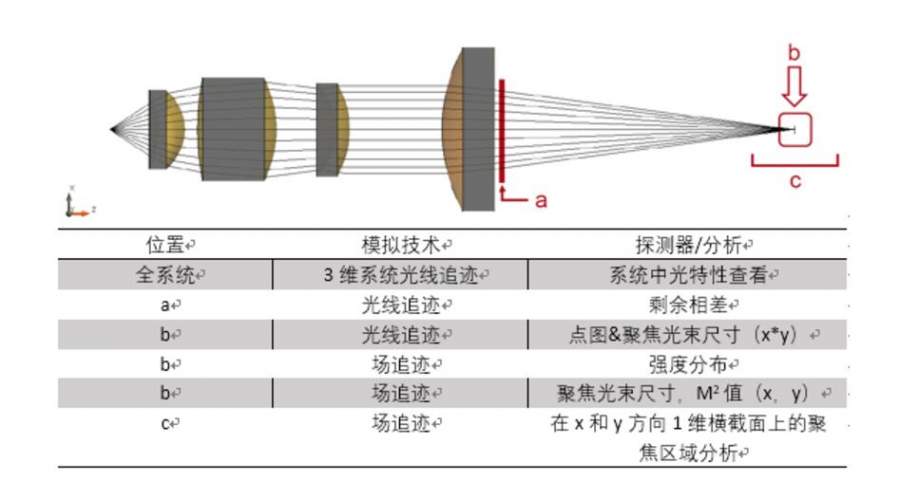

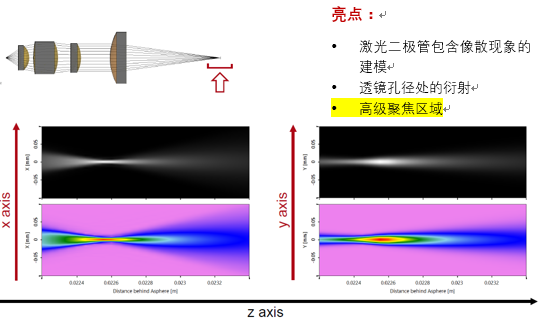

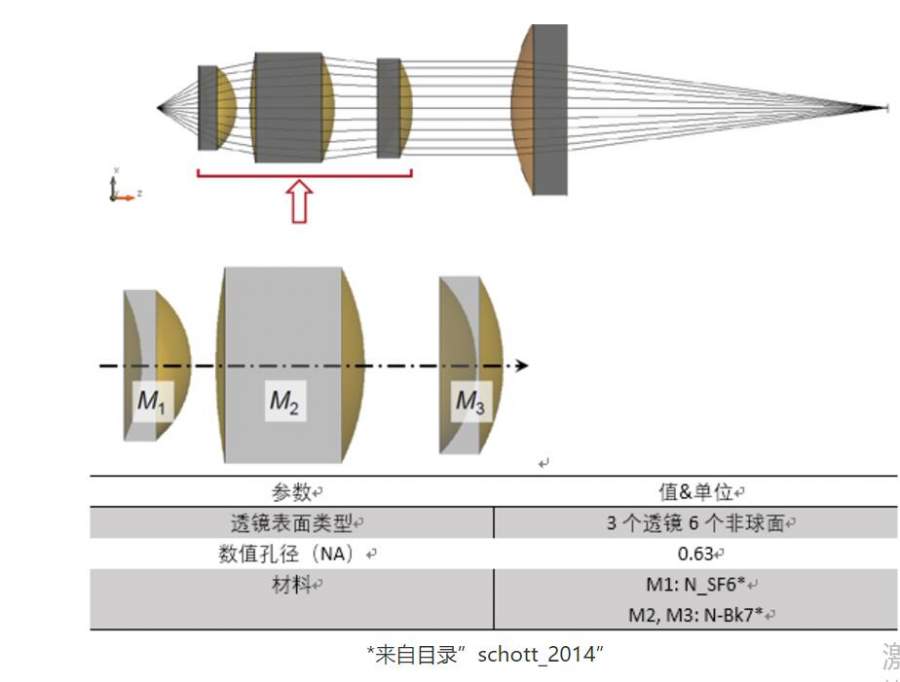

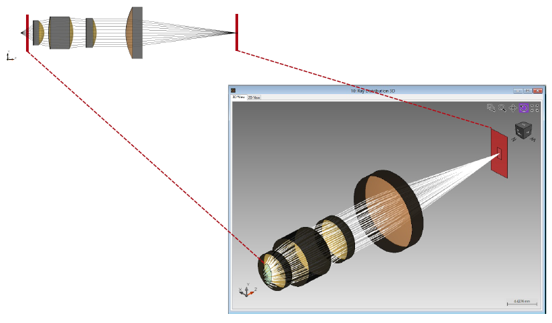

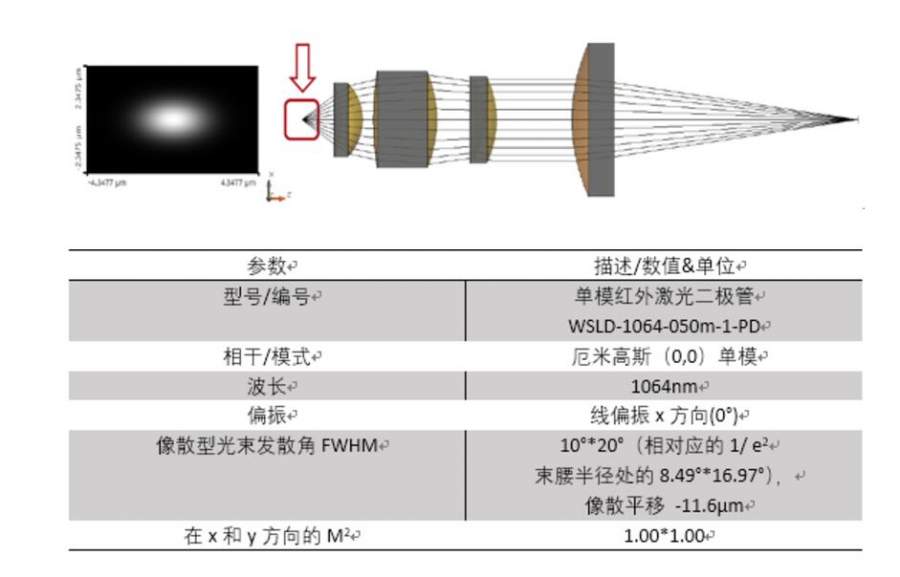

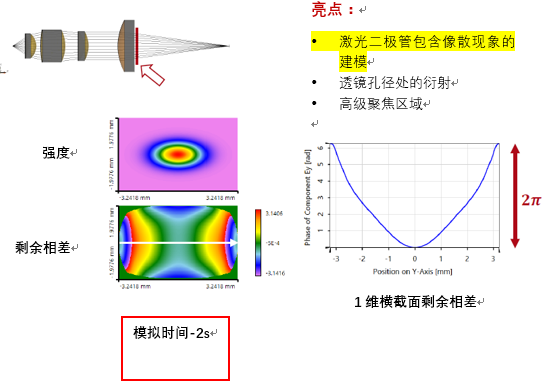

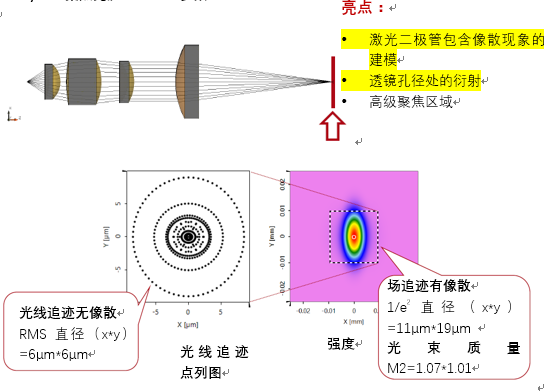

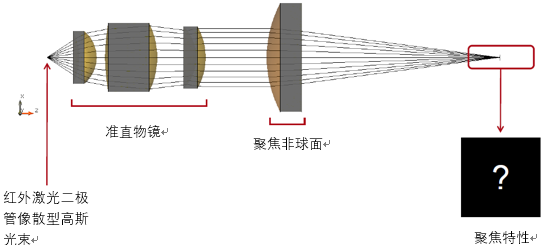

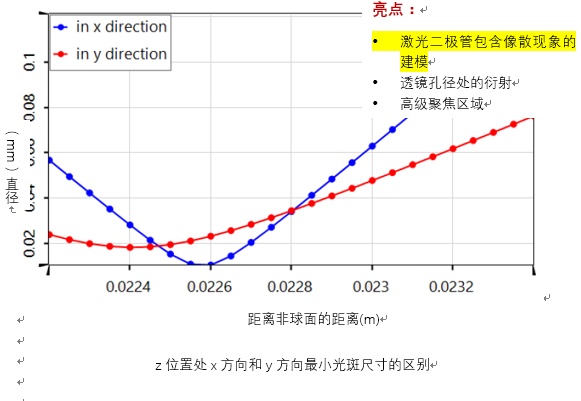

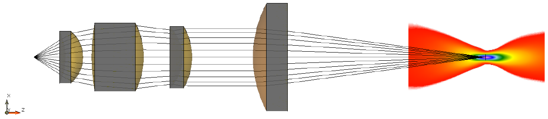

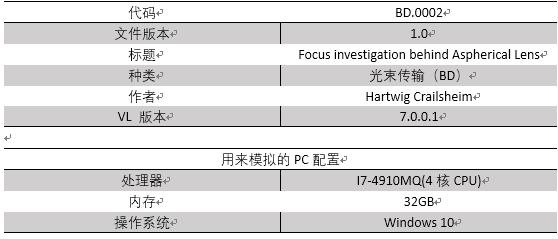

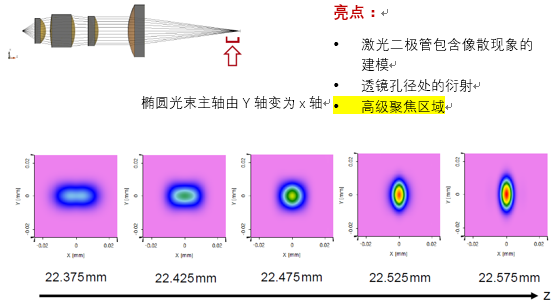

激光系统>光束传输 1. 任务/系统图解  2. 亮点  激光二极管包含像散性的建模（像散会影响聚焦光斑的尺寸，形状&位置） 透镜孔径处的衍射 高级聚焦区域分析 3. 参数:光源  4. 参数:准直透镜  *来自目录”schott_2014” 5. 参数:非球面聚焦透镜  6. 参数:探测器  7. 模拟结果 1) ：3维系统光线追迹  2) ：非球面后面的场  3) ：有像散和无像散的对比  4) ：聚焦光斑（PSF）&参数  5) ：在聚焦区域1维场分析  6) ：聚焦前光场分布变化（2D）  与非球面的传输距离 7) ：在X VS Y方向的聚焦位置  文件&技术信息  |
