[求助] 过渡态计算后的能量图作图

大家好：
     最近计算了ruo2（110）面上的h2o分解过渡态，并做了频率验证和热力学校正，计算结果如下（单位：ev），计算公式：g（t）=eele + zpe+ [g(t）- g(0)]，要是照这个样子处理，我的曲线变成向下了，完全反了啊？！
        eele(ev)        ezpe(ev)        g(273k)-g(0k)        g(273k)        Δg
ruo2(110)        is        -359.8782        0.6697        0.6311        -358.5774        0
        ts        -359.8283        0.5556        0.5338        -358.7389        -0.1615
        fs        -359.9765        0.7419        0.691        -358.5436        0.0338

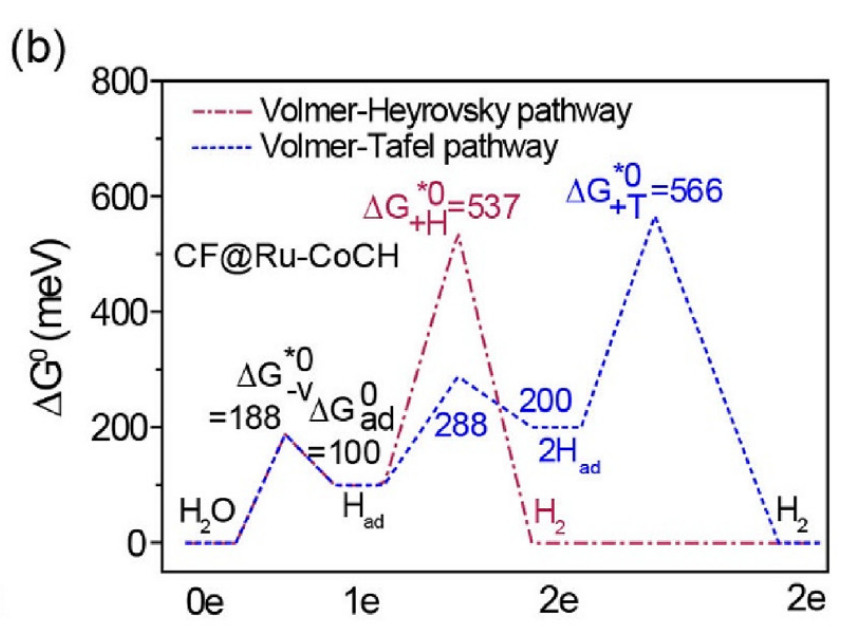

文献里面的图是长这样子的：
过渡态计算后的能量图作图
回复此楼

» 猜你喜欢
1楼 2023-02-08 09:54:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

paopaotu326

金虫 (正式写手)
大家有做过这样图片的，帮帮忙吧，自己琢磨了很久，教程也看了好几遍，搞不定啊！多谢！
赞一下 回复此楼
2楼2023-02-08 10:00:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiang012

新虫 (著名写手)
做个电子能曲线对比，一般趋势是一样的

发自小木虫Android客户端
赞一下 回复此楼
3楼2023-02-08 10:02:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

paopaotu326

金虫 (正式写手)
引用回帖:
3楼: Originally posted by jiang012 at 2023-02-08 10:02:46
做个电子能曲线对比，一般趋势是一样的

电子能曲线是正常的，一加上热力学校正值，就反了
赞一下 回复此楼
4楼2023-02-08 15:30:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiang012

新虫 (著名写手)
引用回帖:
4楼: Originally posted by paopaotu326 at 2023-02-08 15:30:07
电子能曲线是正常的，一加上热力学校正值，就反了...

那肯定是你校正有问题

发自小木虫Android客户端
赞一下 回复此楼
5楼2023-02-08 15:39:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

paopaotu326

金虫 (正式写手)
引用回帖:
5楼: Originally posted by jiang012 at 2023-02-08 15:39:31
那肯定是你校正有问题
...

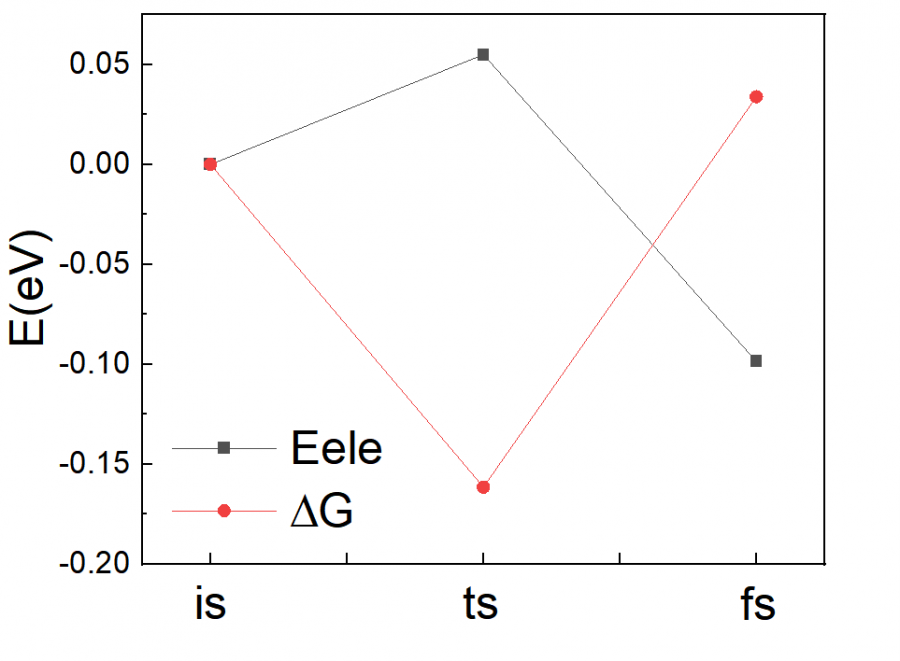

我做的图片是这样子的，不知道哪里有错，校正的量是VASP计算结果，没有人工处理的过程，不可能有错啊，我就想是不是我数据处理不对啊？
过渡态计算后的能量图作图-1
赞一下 回复此楼
6楼2023-02-08 15:43:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiang012

新虫 (著名写手)
引用回帖:
6楼: Originally posted by paopaotu326 at 2023-02-08 15:43:52
我做的图片是这样子的，不知道哪里有错，校正的量是VASP计算结果，没有人工处理的过程，不可能有错啊，我就想是不是我数据处理不对啊？

...

是不是温度设置太高了，一般298k不会影响趋势

发自小木虫Android客户端
赞一下 回复此楼
7楼2023-02-08 16:14:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

paopaotu326

金虫 (正式写手)
引用回帖:
7楼: Originally posted by jiang012 at 2023-02-08 16:14:01
是不是温度设置太高了，一般298k不会影响趋势
...

我设置的温度是273K
赞一下 回复此楼
8楼2023-02-08 17:06:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

paopaotu326

金虫 (正式写手)
引用回帖:
7楼: Originally posted by jiang012 at 2023-02-08 16:14:01
是不是温度设置太高了，一般298k不会影响趋势
...

我这个体系计算出来的过渡态能垒很低，不矫正的话，差异就是0.05eV，不知道是不是这个影响的，它的催化水分解效果很好
赞一下 回复此楼
9楼2023-02-08 17:07:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiang012

新虫 (著名写手)
引用回帖:
9楼: Originally posted by paopaotu326 at 2023-02-08 17:07:52
我这个体系计算出来的过渡态能垒很低，不矫正的话，差异就是0.05eV，不知道是不是这个影响的，它的催化水分解效果很好...

那不应该，你可以手动计算校正看看，不用vasp自带那个校正

发自小木虫Android客户端
赞一下 回复此楼
