| 查看: 796 | 回复: 1 | ||
| 【悬赏金币】回答本帖问题，作者SCHeny123将赠送您 10 个金币 | ||
SCHeny123铜虫 (小有名气)
|
[求助]
向各位大佬，请教一下，运行命令流会出现 unrecognized load label！！！！
|
|

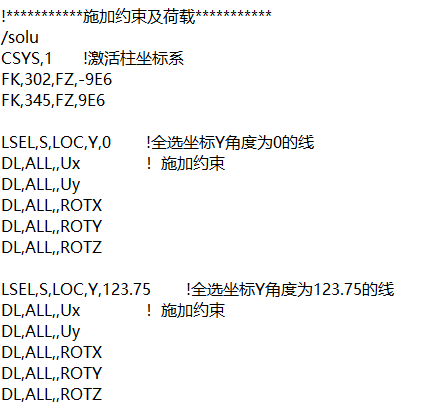

向各位大佬，请教一下，运行命令流会出现 unrecognized load label！！！！ 命令流如下 !*CREATE,TANK,MAC !*****环境设置******* !*****几何参数，单位m**N***** FINISH !结束ansys分析 /CLEAR !清空当前数据库 *SET,HCB,108/25 !侧板高度 *SET,SMAX_R,(64.6/2)/25 !柜体侧板半径 !*****材料参数******* S_E=2.06E11 !弹性模量 S_U=0.3 !泊松比 S_DENS=7.85E3 !*****实常数******* C_T=7E-3/3.5 !柜体侧板厚度 !*****前处理******* /PREP7 ET,1,63 !SHELL63 ET,2,188 !BEAM188 ET,3,21 !MASS21 MP,EX,1,S_E !弹性模量 MP,PRXY,1,S_U !泊松比 MP,DENS,1,S_DENS !材料密度 R,1,C_T !柜体侧板厚度 !****煤气柜梁构件截面***** SECTYPE,4,BEAM,I,HLZ,0 !柜体立柱截面 SECDATA,300E-3/25,300E-3/25,488E-3/25,18E-3/3.5,18E-3/3.5,11E-3/3.5 !定义工字型梁的截面 !SECOFFSET,ORIGIN,,,,,, !定义截面偏移 SECTYPE,5,BEAM,T,,0 !柜体侧板加劲肋截面 SECDATA,175E-3/25,125E-3/25,11E-3/3.5,7E-3/3.5 !定义T字型梁的截面 !SECOFFSET,ORIGIN,,,,,, !定义截面偏移 SECTYPE,6,BEAM,I,,0 !柜体抗风环等效截面 (新型煤气柜没有给出，这里是参看的但堂波的硕士论文) SECDATA,196E-3/25,196E-3/25,1130E-3/25,12E-3/3.5,12E-3/3.5,8E-3/3.5 !定义工字型梁的截面 !SECOFFSET,ORIGIN,,,,,, !定义截面偏移 !*****几何建模******* !(1)柜顶建模 CSYS,1 !激活柱坐标系 !-----定义关键点----- !定义柜顶关键点 K,1,SMAX_R,,1.584 K,2,SMAX_R,, K,3,,,1.584 K,4,,, K,80000,,,26.142/25 !穹顶球心 !------连接关键点生成线------ L,1,2 !侧板立柱 L,3,4 !生成中轴线 lsel,s,line,,1,1,1 !剖分侧板立柱曲线 LDIV,ALL,,,22,0 ALLSEL Lsel,s,LOC,y,0 LPlot !***** 柜体建模******* !生成侧板及加劲肋 Arotat,1,,,,,,3,4,-11.25,1 *do,i,3,23,1 Arotat,i,,,,,,3,4,-11.25, *enddo !划分侧板及加劲肋 CSYS,1 !圆柱坐标系 !定义关键点 *do,i,1,23,1 K,80000+i,1.292+0.01,,1.584-0.072*(i-1) *enddo !定义立柱 Lsel,s,LOC,y,0 LPlot LSEL,S,LINE,,1 !选择立柱 LSEL,A,LINE,,3,23,1 LATT,1,,2,,80001,,4 !赋予线材料号1、单元类型号2、定位点KB=80001、截面ID=4 LESIZE,ALL,,,4 !指定选择集中线划分数为4*3 LMESH,ALL !双层嵌套循环定义上七层加劲肋和回廊 LSEL,S,LINE,,25 !选择回廊 LATT,1,,2,,80001,,6 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=6 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,46 !选择回廊 LATT,1,,2,,80008,,6 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=6 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,70 !选择回廊 LATT,1,,2,,80016,,6 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=6 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,89 !选择回廊 LATT,1,,2,,80023,,6 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=6 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,28, !选择肋条 LATT,1,,2,,80002,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,31 !选择肋条 LATT,1,,2,,80003,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,34 !选择肋条 LATT,1,,2,,80004,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,37 !选择肋条 LATT,1,,2,,80005,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,40 !选择肋条 LATT,1,,2,,80007,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,43 !选择肋条 LATT,1,,2,,80008,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,49, !选择肋条 LATT,1,,2,,80009,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,52 !选择肋条 LATT,1,,2,,80010,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,55 !选择肋条 LATT,1,,2,,80011,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,58 !选择肋条 LATT,1,,2,,80012,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,61 !选择肋条 LATT,1,,2,,80013,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,64 !选择肋条 LATT,1,,2,,80014,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,67 !选择肋条 LATT,1,,2,,80015,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,73, !选择肋条 LATT,1,,2,,80017,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,76 !选择肋条 LATT,1,,2,,80018,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,79 !选择肋条 LATT,1,,2,,80019,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,82 !选择肋条 LATT,1,,2,,80020,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,85 !选择肋条 LATT,1,,2,,80021,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL LSEL,S,LINE,,88 !选择肋条 LATT,1,,2,,80022,,5 !赋予线材料号1、单元类型号2、定位点KB=8000i、截面ID=5 LESIZE,ALL,,,8 !指定选择集中线划分数为8 LMESH,ALL /NERR,,99999999 !!修改警告数量上限防止程序中断 !对侧板划分单元 ASEL,S,LOC,X,SMAX_R-0.001,SMAX_R !选择柱壳Z轴0～1.584以内的所有面 APLOT MSHAPE,0 !指定单元形状为四边形 MSHKEY,1 !指定为映射网格方式 AATT,1,1,1,, !赋予材料号1、实常数、单元类型号1、 AMESH,ALL !复制生成整体有限元模型 lsel,all LGEN,10.7,ALL,,,,11.25,,,0,0 asel,all AGEN,10.7,ALL,,,,11.25,,,0,0 allsel,all !转换节点坐标系 csys,1 nsel,s,loc,z,0,HCB NROTAT,ALL !转换节点坐标系 !注意压缩 容易丢东西 nummrg,node nummrg,elem numcmp,all finish !***********施加约束及荷载*********** /solu CSYS,1 !激活柱坐标系 FK,302,FZ,-9E6 FK,345,FZ,9E6 LSEL,S,LOC,Y,0 !全选坐标Y角度为0的线 DL,ALL,,Ux ！施加约束 DL,ALL,,Uy DL,ALL,,ROTX DL,ALL,,ROTY DL,ALL,,ROTZ LSEL,S,LOC,Y,123.75 !全选坐标Y角度为123.75的线 DL,ALL,,Ux ！施加约束 DL,ALL,,Uy DL,ALL,,ROTX DL,ALL,,ROTY DL,ALL,,ROTZ !静定求解 ALLSEL ANTYPE,0 solve finish /post1 rsys,1 !选着查看结果时的坐标系为柱面坐标系  O3@FS$MV}4(}XYY4E3%6M%E.png |
回复此楼» 猜你喜欢
北京纳米能源与系统研究所王中林院士/曹南颖研究员课题组招收2026硕士研究生1名
已经有0人回复
-
山西大同大学物理学硕士研究生招收调剂生
已经有0人回复
-
物理学I论文润色/翻译怎么收费?
已经有186人回复
-
[调剂信息]211智能人工感知方向国家青年特聘专家课题组招收调剂研究生
已经有0人回复
-
［调剂信息］211智能人工感知方向国家青年特聘专家课题组招收调剂研究生
已经有0人回复
-
[调剂信息]211智能人工感知方向国家青年特聘专家课题组招收调剂研究生
已经有0人回复
-
一志愿物理所凝聚态物理352求调剂
已经有0人回复
-
0702一志愿吉大B区求调剂 本科期间发表一篇Sci
已经有2人回复
-
0702一志愿吉大B区求调剂 本科期间发表一篇Sci
已经有0人回复
-
070200求调剂，一志愿某211，288分
已经有18人回复
» 本主题相关商家推荐: (我也要在这里推广)
独孤神宇
版主 (知名作家)
- 应助: 490 (硕士)
- 贵宾: 0.008
- 金币: 31016.3
- 散金: 802
- 红花: 122
- 沙发: 1
- 帖子: 5600
- 在线: 856.5小时
- 虫号: 3522474
- 注册: 2014-11-06
- 性别: GG
- 专业: 机械动力学
- 管辖: 计算模拟
2楼2023-01-21 07:10:25
