[交流] 非球面透镜后的聚焦特性研究

摘要

高功率激光二极管往往具有不对称的发散或者两个方向间的像散。在示例中，激光二极管首先经过物镜准直，再由一个非球面透镜聚焦，在VirtualLab中可以对聚焦区域内的场变化进行研究。通过与无像散情况的比较，清晰显示了散光对焦区场的影响。

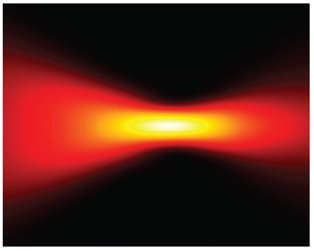

非球面透镜后的聚焦特性研究

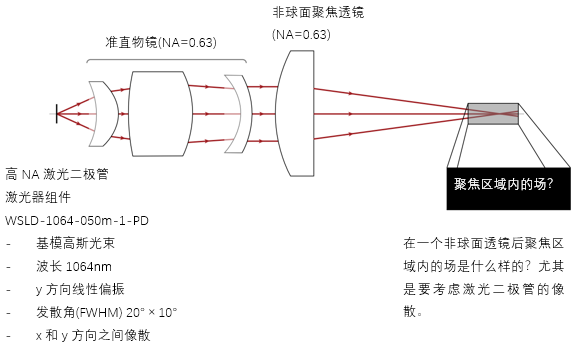

1. 建模任务

非球面透镜后的聚焦特性研究-1

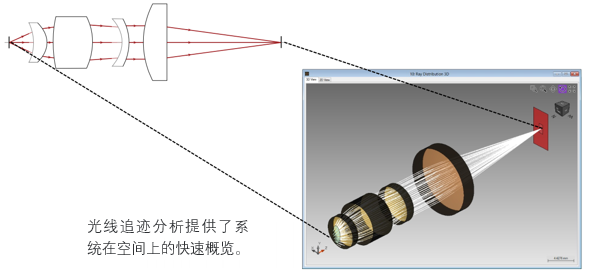

2. 利用光线追迹对系统分析

非球面透镜后的聚焦特性研究-2

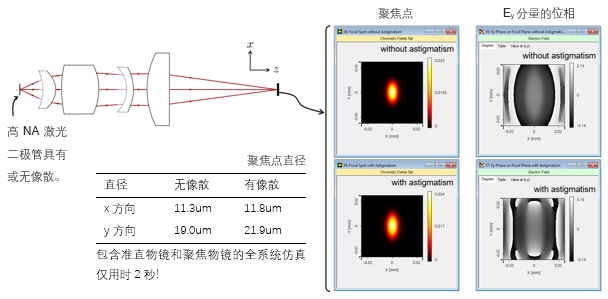

3. 聚焦平面上的研究
非球面透镜后的聚焦特性研究-3

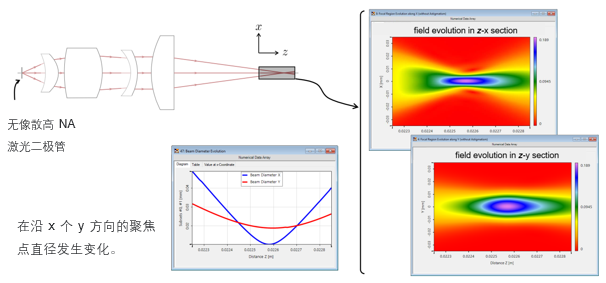

4. 聚焦区域的研究(无像散)

非球面透镜后的聚焦特性研究-4

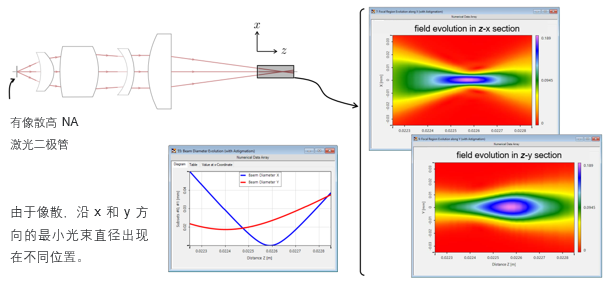

5. 聚焦区域的研究(有像散)
非球面透镜后的聚焦特性研究-5

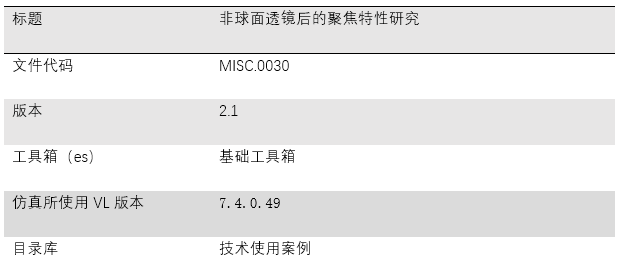

6. 文件和技术信息
非球面透镜后的聚焦特性研究-6
