[交流] 高NA物镜聚焦的分析

摘要

高NA物镜广泛用于光学光刻,显微镜等。因此,在聚焦仿真中最基本的就是考虑光的矢量性质。 使用VirtualLab对这种镜头进行光线追迹和场追迹分析非常方便。通过场追迹,可以清楚地展示不对称焦斑,这源于矢量效应。相机探测器和电磁场探测器为聚焦区域的研究提供了充分的灵活性,可以让用户深入了解矢量效应。
高NA物镜聚焦的分析

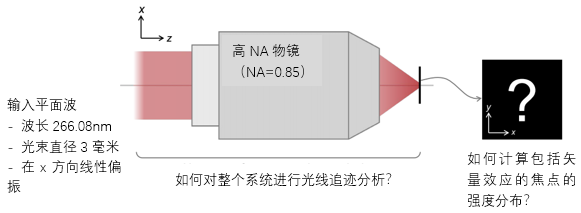

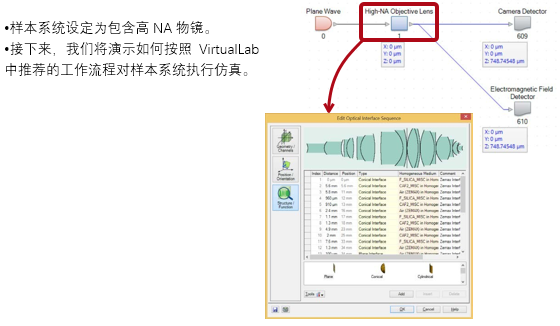

建模任务
高NA物镜聚焦的分析-1

概观
高NA物镜聚焦的分析-2

光线追迹仿真

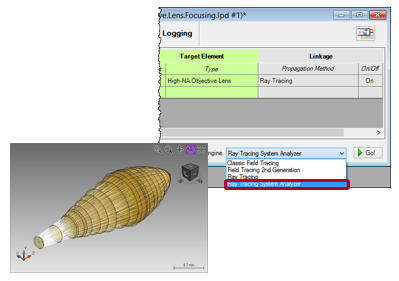

•首先选择“光线追迹系统分析器”(Ray Tracing System Analyzer)作为仿真引擎。
•点击Go!
•获得3D光线追迹结果。
高NA物镜聚焦的分析-3


光线追迹仿真

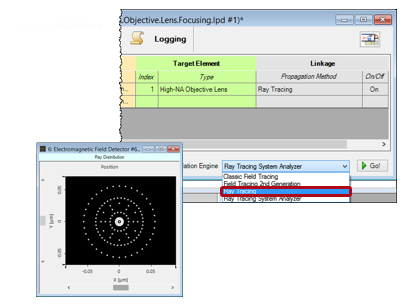

•然后,选择“光线追迹”(Ray Tracing)作为仿真引擎。
•单击Go!
•结果,获得点列图(2D光线追迹结果)。
高NA物镜聚焦的分析-4


场追迹仿真

•切换到场追迹并选择“第二代场追迹”(Field Tracing 2nd Generation)作为仿真引擎。
•单击Go!
高NA物镜聚焦的分析-5

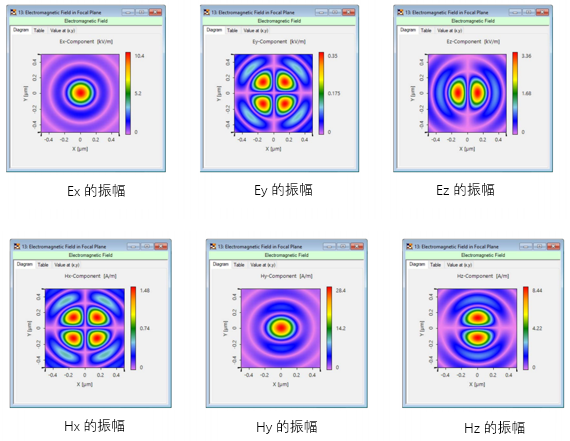

场追迹结果(摄像机探测器)

•上图只显示整合了Ex和Ey场分量的强度。
•下图显示整合了Ex,Ey和Ez分量的强度。
Ez分量:由于在高NA情况下相对较大的Ez分量,可以看到明显的不对称性。
高NA物镜聚焦的分析-6


场追迹结果(电磁场探测器)

•所有电磁场分量均使用电磁场探测器获得。
高NA物镜聚焦的分析-7

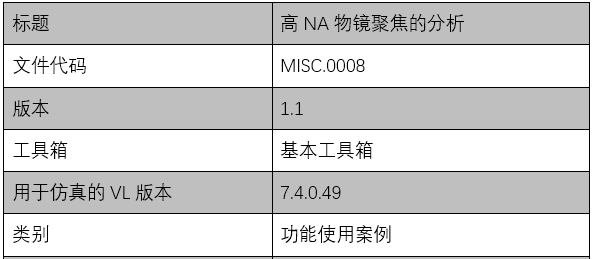

文件信息
高NA物镜聚焦的分析-8
