应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 功能材料 » 压电铁电材料 » 锆钛酸钡钙(BCZT)制备问题
61/1返回列表
查看: 1531  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
【悬赏金币】回答本帖问题，作者卑微的求道者将赠送您 20 个金币

卑微的求道者

新虫 (小有名气)

[求助] 锆钛酸钡钙(BCZT)制备问题 已有2人参与

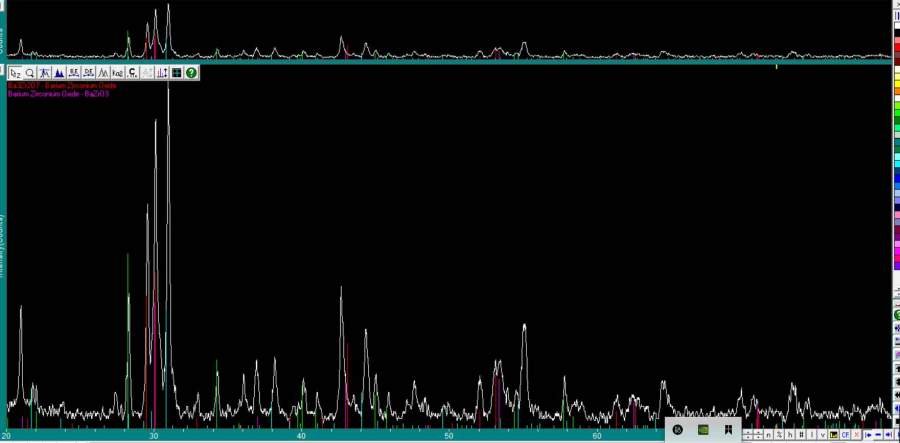

陶瓷烧结后做了XRD，如图，发现杂峰过多，没有形成钙钛矿相，很是费解，希望有大佬能指点哈，不胜感激。样品制备流程：球磨--1200℃预烧2h--球磨--1350℃烧结4h，预烧与烧结是以5℃/min升温到1000℃，然后2℃/min升温到1200℃或者1350℃；烧结过程是有650℃停留2h去除PVA的

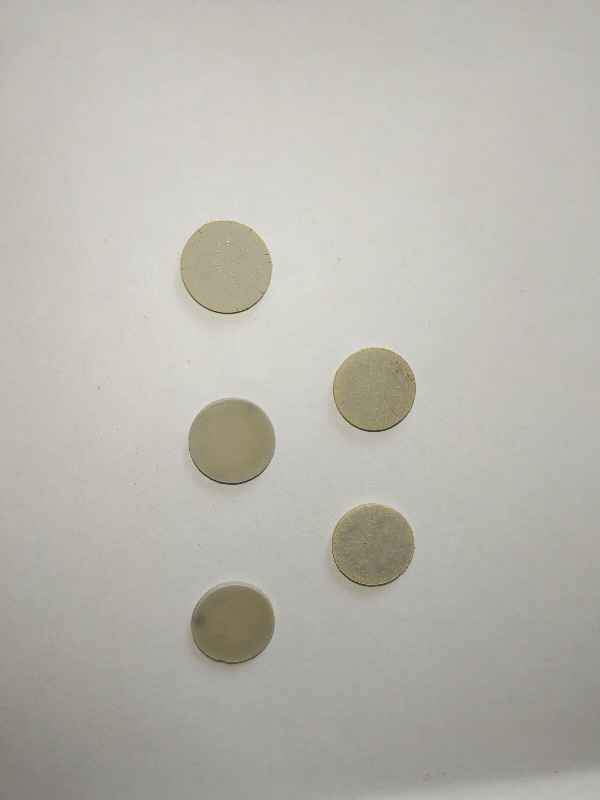

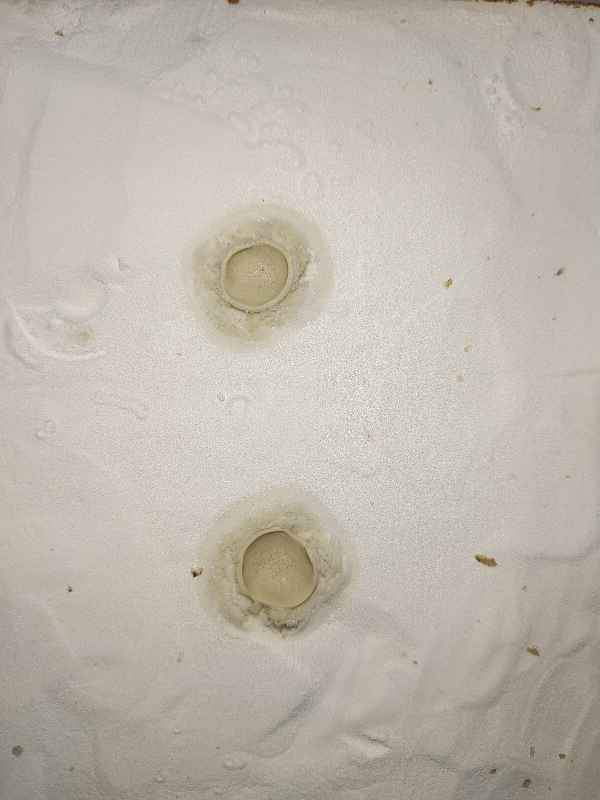

锆钛酸钡钙(BCZT)制备问题


锆钛酸钡钙(BCZT)制备问题-1


锆钛酸钡钙(BCZT)制备问题-2


锆钛酸钡钙(BCZT)制备问题-3


锆钛酸钡钙(BCZT)制备问题-4


锆钛酸钡钙(BCZT)制备问题-5


发自小木虫Android客户端
回复此楼

» 猜你喜欢
1楼 2022-12-13 23:56:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

春风燕然

新虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
前面的样温度低没成像，后面的是过烧。调温度和时间就好了，不难。1200，1250，1300，1350都试下，4小时或6小时。承烧板建议换成黄色氧化锆板。

[ 发自手机版 https://muchong.com/3g ]
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

卑微的求道者
2楼2022-12-14 07:42:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卑微的求道者

新虫 (小有名气)
送红花一朵
引用回帖:
2楼: Originally posted by 春风燕然 at 2022-12-14 07:42:49
前面的样温度低没成像，后面的是过烧。调温度和时间就好了，不难。1200，1250，1300，1350都试下，4小时或6小时。承烧板建议换成黄色氧化锆板。

是调烧结的温度吗？原本1350℃还好，但继续升温，陶瓷片开始有裂纹甚至是过烧

发自小木虫Android客户端
赞一下 回复此楼
3楼2022-12-16 08:36:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yrgdy

金虫 (小有名气)

【答案】应助回帖

1, 先DSC TG
2，一烧锆钛混合物，a,sol-gel备料，b, 烧成预混料
3，预混料加碳酸盐，无水乙醇高能球磨6-8h, 60度烘24h， 比DSC高30-50，空气气氛 8-12h, OK
赞一下(1人) 回复此楼
4楼2022-12-28 20:02:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Malakov

铜虫 (初入文坛)
引用回帖:
4楼: Originally posted by yrgdy at 2022-12-28 20:02:11
1, 先DSC TG
2，一烧锆钛混合物，a,sol-gel备料，b, 烧成预混料
3，预混料加碳酸盐，无水乙醇高能球磨6-8h, 60度烘24h， 比DSC高30-50，空气气氛 8-12h, OK

您好！请教一下，为什么预混料加碳酸盐可以改善烧结性？
赞一下 回复此楼
5楼2023-04-17 08:28:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

卑微的求道者

新虫 (小有名气)
引用回帖:
5楼: Originally posted by Malakov at 2023-04-17 08:28:35
您好！请教一下，为什么预混料加碳酸盐可以改善烧结性？...

一般固相烧结法用的原料不是碳酸盐就是氧化物。你想这个问题专家回答快最好发一个新帖

发自小木虫Android客户端
赞一下 回复此楼
6楼2023-04-20 08:04:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 卑微的求道者 的主题更新
61/1返回列表
不应助 确定回帖应助 (注意：应助才可能被奖励，但不允许灌水，必须填写15个字符以上)
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 0857 资源与环境 285分 +3 未名考生 2026-03-09 3/150 2026-03-10 23:25 by rock_sdust
[考研] 工科0856专硕化学工程269能调剂吗 +3 我想读研11 2026-03-10 3/150 2026-03-10 22:21 by 剑诗杜康
[考博] 读博申请 +4 感dd 2026-03-10 6/300 2026-03-10 17:01 by nxgogo
[考研] 311求调剂 +3 牛乳糖的卡卡 2026-03-10 3/150 2026-03-10 16:19 by 球场大飞机
[考研] 一志愿湖师大化学289求调剂 +5 XMCMM3.14159 2026-03-10 5/250 2026-03-10 15:41 by shangxh
[考研] 337一志愿华南理工材料求调剂 +5 mysdl 2026-03-07 5/250 2026-03-10 14:54 by ruiyingmiao
[考研] 一志愿东北大学080500，英一数二343分求调剂 +8 Seele_v5 2026-03-04 8/400 2026-03-10 14:51 by ruiyingmiao
[考研] 327分求调剂086 +4 西红柿?小帅 2026-03-09 7/350 2026-03-10 14:47 by ruiyingmiao
[考研] 0817一志愿苏州大学280复试调剂 +9 kk扛 2026-03-07 9/450 2026-03-10 14:20 by peike
[考博] 求材料读博院校 +9 yanglei131 2026-03-08 9/450 2026-03-10 11:54 by 天道酬勤2026686
[考研] 一志愿山东大学，总分327，英语二79，有论文，有竞赛，已过四六级 +3 木木目目1 2026-03-09 3/150 2026-03-09 19:52 by yuningshan
[考研] 理学287分求调剂 +4 看看我. 2026-03-05 4/200 2026-03-08 22:11 by qingfeng258
[考研] 083000，总分284，求调剂 +5 徐yr 2026-03-04 5/250 2026-03-08 11:45 by 151314
[考研] 材料科学（0805）338 求调剂 +7 xiaokang3286 2026-03-07 7/350 2026-03-08 03:42 by lfhuang
[考研] 301求调剂 +5 一二LV 2026-03-07 5/250 2026-03-07 22:20 by 18137688336
[考研] 0703化学求调剂学校 +3 一志愿京区211 2026-03-04 3/150 2026-03-07 21:35 by yinhuanshun
[考研] 275求调剂 +4 大爆炸难民 2026-03-06 5/250 2026-03-06 09:21 by guoweigw
[考研] 307求调剂 +4 xuyuan111 2026-03-04 5/250 2026-03-04 20:39 by kakakapanpan
[考研] 322分 085600求调剂，有互联网+国金及主持省级大创经历 +6 熊境喆 2026-03-04 6/300 2026-03-04 20:32 by kakakapanpan
[考研] 325求调剂 +5 学家科 2026-03-04 5/250 2026-03-04 14:04 by kakakapanpan
信息提示
关闭
请填处理意见
关闭
