[求助] Bode图高频处相角为什么会大于90 度，且一到10HZ就不稳定

请问Bode图高频处相角为什么会大于90 度呢？而且一到10HZ这个点就会从80多度跳到120度？
求大神解惑！！
回复此楼

» 猜你喜欢
1楼 2022-11-23 15:13:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)
问前要先介绍自己的反应体系，包括电极种类，电解液。阻抗谱测试参数。不然没法回答你的问题

发自小木虫Android客户端
赞一下 回复此楼
myeyesareopen
2楼2022-11-23 17:22:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qt啊啊

新虫 (小有名气)
引用回帖:
2楼: Originally posted by season7865 at 2022-11-23 17:22:42
问前要先介绍自己的反应体系，包括电极种类，电解液。阻抗谱测试参数。不然没法回答你的问题

好的，测试的是有机涂层的阻抗，对电极是铂电极，参比电极是饱和甘汞电极，电解液是3%氯化钠。频率是0.01-10^5Hz，振幅是20mv，初始电位是开路电位。使用的机器是辰华604E
赞一下 回复此楼
3楼2022-11-24 09:35:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)
阻抗谱的形状是什么样的？是只有一个点跳还是多个点。此外，样品的浸泡时间多久

发自小木虫Android客户端
赞一下 回复此楼
myeyesareopen
4楼2022-11-24 11:01:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qt啊啊

新虫 (小有名气)
引用回帖:
3楼: Originally posted by qt啊啊 at 2022-11-24 09:35:21
好的，测试的是有机涂层的阻抗，对电极是铂电极，参比电极是饱和甘汞电极，电解液是3%氯化钠。频率是0.01-10^5Hz，振幅是20mv，初始电位是开路电位。使用的机器是辰华604E...

浸泡半个小时到一个小时，等开路电位稳定之后就测了

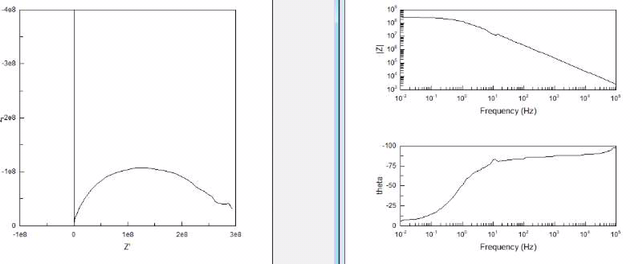

Bode图高频处相角为什么会大于90 度，且一到10HZ就不稳定



发自小木虫IOS客户端
赞一下 回复此楼
5楼2022-11-24 14:03:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qt啊啊

新虫 (小有名气)
引用回帖:
4楼: Originally posted by season7865 at 2022-11-24 11:01:23
阻抗谱的形状是什么样的？是只有一个点跳还是多个点。此外，样品的浸泡时间多久

浸泡半个小时到一个小时，等开路电位稳定之后就测了。只有10Hz那一个点跳，图像在上面，麻烦您帮忙看一下~
赞一下(1人) 回复此楼
6楼2022-11-24 14:07:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qt啊啊

新虫 (小有名气)
引用回帖:
2楼: Originally posted by season7865 at 2022-11-23 17:22:42
问前要先介绍自己的反应体系，包括电极种类，电解液。阻抗谱测试参数。不然没法回答你的问题

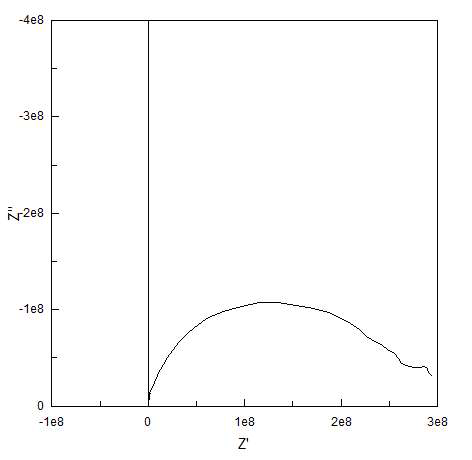

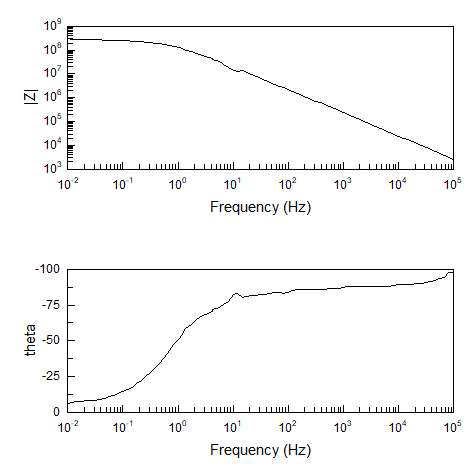

这是图像
Bode图高频处相角为什么会大于90 度，且一到10HZ就不稳定-1


Bode图高频处相角为什么会大于90 度，且一到10HZ就不稳定-2



发自小木虫IOS客户端
赞一下 回复此楼
7楼2022-11-24 14:10:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)
你的阻抗谱没什么问题，没有跳到120度那么多。单一的点，很有可能是外界干扰造成的，可以忽略。

发自小木虫Android客户端
赞一下 回复此楼
myeyesareopen
8楼2022-11-24 14:38:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qt啊啊

新虫 (小有名气)
引用回帖:
8楼: Originally posted by season7865 at 2022-11-24 14:38:09
你的阻抗谱没什么问题，没有跳到120度那么多。单一的点，很有可能是外界干扰造成的，可以忽略。

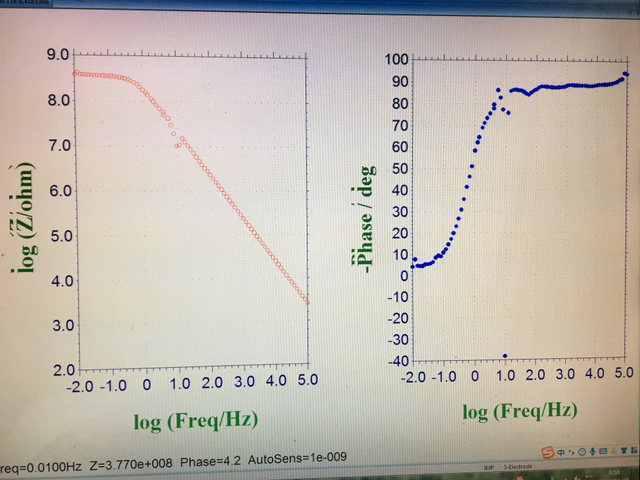

下面这个是刚测的阻抗，就是存在10Hz跳点的问题。也可以把他忽略么？
另外，请问高频处的相角超过90度该怎么处理呢？
Bode图高频处相角为什么会大于90 度，且一到10HZ就不稳定-3



发自小木虫IOS客户端
赞一下 回复此楼
9楼2022-11-25 09:04:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

梦溪有谷

新虫 (小有名气)
取一个合理的扰动电位，另外加个屏蔽箱子试试

发自小木虫Android客户端
赞一下 回复此楼
10楼2022-12-10 23:30:52
