[求助]
肖特基势垒计算 已有1人参与
|
||
|

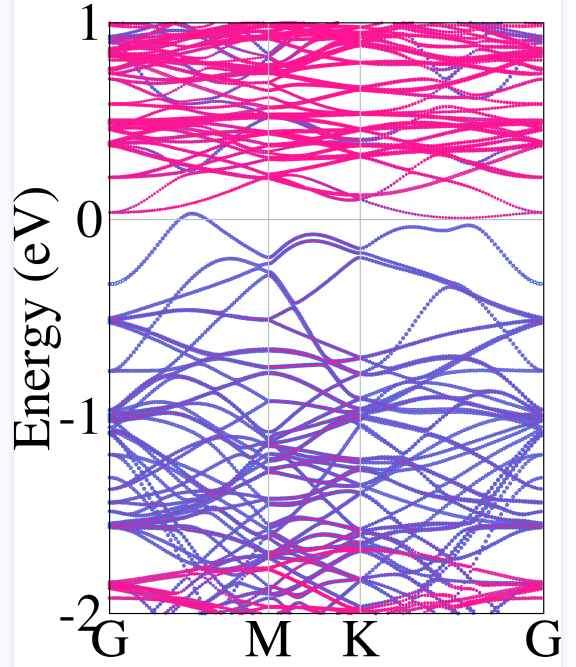

最近在计算金属与二维半导体接触的肖特基势垒,但发现层间存在强杂化,间隙态很明显,不知道CBM应该读取图中的哪一点?依据是什么?希望大家不吝赐教,万分感谢! 发自小木虫Android客户端 |
