[求助]
UDS边界条件赋值问题（流体内部域）
|
||
|

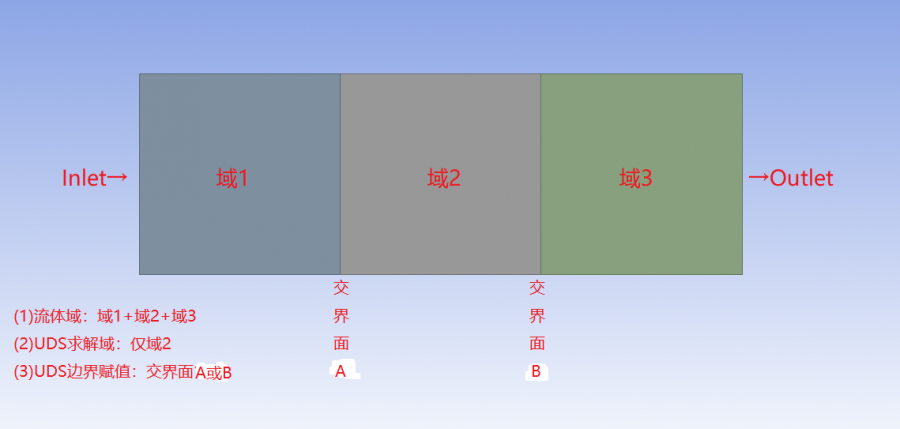

请问： (1)流体域为：域1+域2+域3，流体左进右出； (2)UDS求解域设置为在域2(Solution Zones里选定)； (3)问题所在：交界面A(或交界面B)，怎样设置才能实现在上述流体求解满足的情况下，可以实现UDS在[交界面A或B]可以正常的进行边界条件的赋值？是要由内部面Interior做相应设置更改为Interface？还是其他方法？  微信图片_20220826083420 - 副本.png@wuming524 |
回复此楼» 猜你喜欢
面上提前没消息，有中的吗
已经有12人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有8人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.5.4,科目全,可+急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有6人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有8人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有9人回复
-
售SCI一区文章，我:8O5.5.1.O5.4,科目全,可伽急
已经有8人回复
-
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急
已经有9人回复
-
售SCI一区文章，我:8.O.551.O.5.4,科目全,可伽急
已经有10人回复
|
intrior或者interface上一般不能赋边界值，因为他们不是“边界”。可以考虑将交界面a b单独命名，类型设置为interior， 然后结合lookup thread宏和F_C0/F_C1宏，在交界面的上游或下游给出边界值 发自小木虫Android客户端 |
2楼2022-08-28 15:39:42
3楼2022-08-28 16:55:41
|
后来通过Adjust宏在近交界面A的第一层网格处C0，或者尝试直接在交界面A上赋值（thread = Lookup_Thread(domain,ID_face_middle_left)；F_UDSI(f,thread,0) = 101325.;报错，应该是因为F_UDSI只能适用于wall或者流动边界）；但都得不到UDS只在域2求解的效果（扩散项+源项，交界面A给定边界条件） |
» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 微信图片_20220828165642.png
2022-08-28 17:04:25, 24.43 K
4楼2022-08-28 17:04:45
|
#include "udf.h" #define ID_face_middle__left 7 DEFINE_ADJUST(adjust_uds_boundary_u,domain) { #if !RP_HOST Thread *thread = Lookup_Thread(domain,ID_face_middle_left),*t0,*t1; cell_t c, c0, c1; face_t f; begin_f_loop(f,thread) { c0=F_C0(f,thread); t0=THREAD_T0(thread); c1=F_C1(f,thread); t1=THREAD_T1(thread); C_UDSI(c0,t0,0) = 101325.; /*F_UDSI(f,t0,0) = 101325.;*/ /*F_UDSI(f,thread,0) = 101325.;*/ } end_f_loop(f,thread) #endif } DEFINE_SOURCE(source,c,t,dS,eqn) { #if !RP_HOST real con, source; source = 10; return source; #endif } |
5楼2022-08-28 17:06:38
|
我的UDS只定义在域2内，在交界面A处只有C_UDSI(c0,t0,0)，没有C_UDSI(c1,t1,0)；后来将交界面A由interior更改为Interface，交界处A出现新的wall,可以做UDS的边界条件的一些更改，但没起任何反应。 更改Interface的一些设置： 要么情况（1）：流体无法贯穿交界面A，交界面A被当成壁面了，UDS可在域2进行求解； 要么情况（2）：流体可贯穿域1+域2+域3，但在交界面A由interior转化成interface后新生成的wall上赋的UDS边界条件不起作用，UDS没有在域2内进行求解； 还有个情况（3）：流体既没有贯穿加界面A，UDS也没在域2内进行求解成； 另外：域2实际上算是一个多孔介质吧 |
6楼2022-08-28 17:15:47
|
之前测试过 ，begin_f_loop不能在内部边界上使用，还有一种方法是把欲添加边界的位置做成只有一层网格cell zone 然后将边界条件转化为源项 发自小木虫Android客户端 |
» 本帖已获得的红花（最新10朵）
薛学良7楼2022-08-28 22:48:34
8楼2022-08-29 09:33:39
