EIS Bode图
领取红包 (小木虫手机app专属红包)

扫一扫，下载小木虫客户端

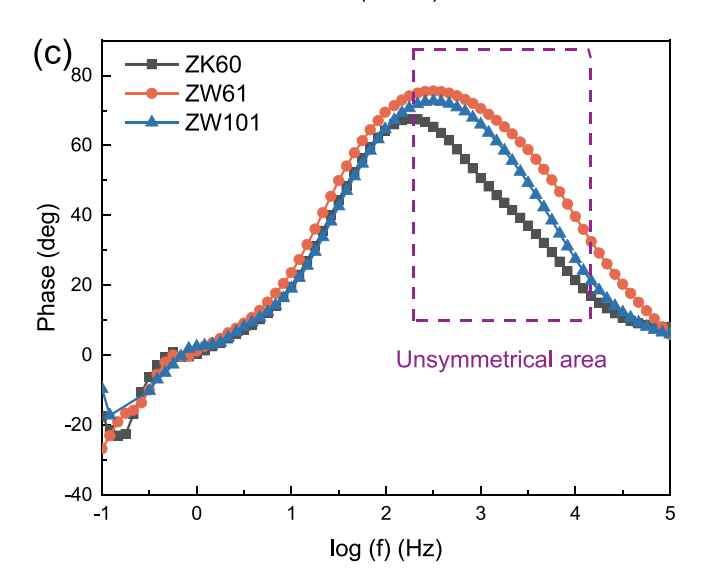

请问大家这bode图中存在不对称的区域，为什么表明存在双峰。这个不对称是指左右不对称吗，感谢大家

EIS Bode图


发自小木虫Android客户端
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2022-08-06 22:02:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

season7865

木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
标准的（RC）或者（RQ）并联电路的频率相位角图应该是左右对称的。你的图在高频区域出现不对称区域，可能是高频还存在一个容抗信号。只是两个容抗信号的时间常数比较接近，所以看不出明显区别。
       高频区域可能存在一个额外容抗弧在镁合金的阻抗谱里面其实很普遍。但问题是许多情况下，高频的容抗弧直径很小，特征参数被低频的大容抗弧覆盖，导致两个时间常数很难区分，只有样品腐蚀比较严重，高频的容抗弧才会比较明显。至于高频的容抗弧的物理意义，目前还没有定论，一般认为这是氧化产物膜导致的阻抗，但拟合出来的电容值偏小。
        另外冒昧问一下，这个图是已发表的论文上的，还是自己做的？如果是已发表的论文，可否告知出处。
赞一下(2人) 回复此楼
12楼2022-08-14 10:07:14
