[求助] ansys对斜齿轮和环面蜗杆啮合面进行静态受力分析，出现了一些问题 已有1人参与

各位大佬，我想请教一个小问题，我想用ansys对斜齿轮和环面蜗杆啮合面进行静态受力分析，想请教如下几个问题（才刚学，很多地方不懂）
1.是不是每次装配的相对位置修改，应力大小就会发生改变？那么如何确保我装配后的模型导入ansys进行仿真后的出来应力大小是我要的
2.为什么我的扭矩大小不论怎么修改，应力值都是一样的，怀疑是我操作的过程有问题，但我找不解决办法（采用的是蜗杆施加扭矩，斜齿轮固定）

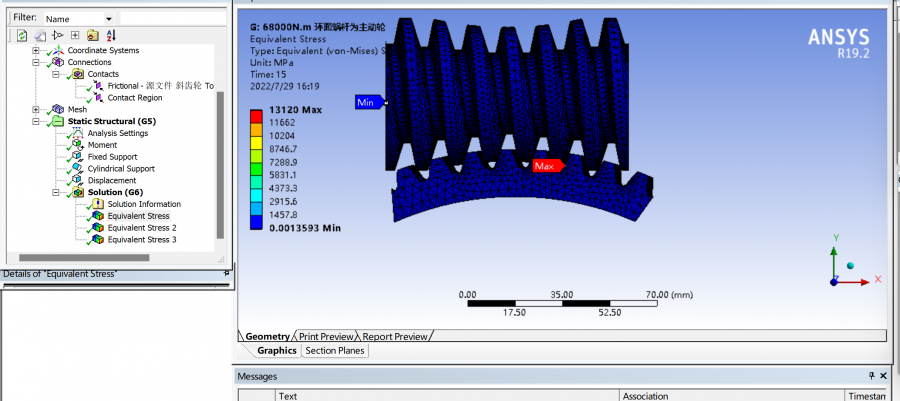

ansys对斜齿轮和环面蜗杆啮合面进行静态受力分析，出现了一些问题

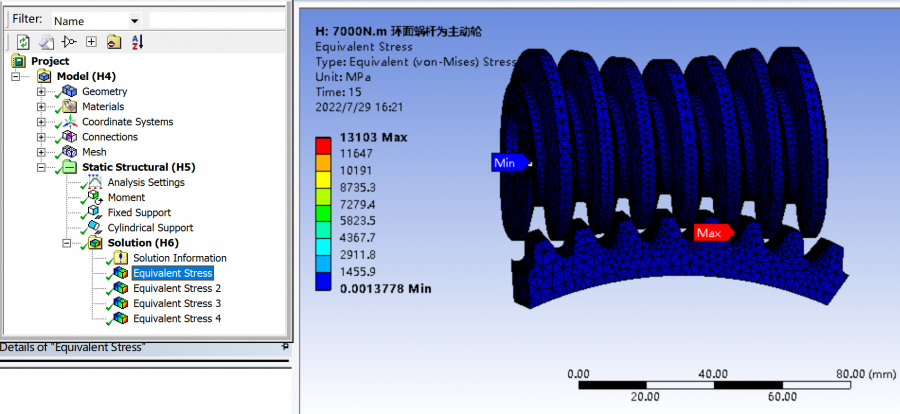

ansys对斜齿轮和环面蜗杆啮合面进行静态受力分析，出现了一些问题-1
回复此楼

» 猜你喜欢
我只想好好学习，做个对社会有用的人
1楼 2022-07-29 16:29:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

机械小昆虫

新虫 (初入文坛)
材料属性是否设置？

发自小木虫Android客户端
赞一下(1人) 回复此楼
2楼2022-08-13 22:37:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

smybh啊

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 机械小昆虫 at 2022-08-13 02:37:32
材料属性是否设置？

有设置的
回复此楼
我只想好好学习，做个对社会有用的人
3楼2022-08-21 09:31:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

vV王VST

新虫 (著名写手)
第一 是会改变的 应力随时间变化 第二 你这个应力太大了 什么材料都不行啊 结果不对吧

发自小木虫Android客户端
赞一下 回复此楼
4楼2022-10-24 12:43:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

1 装配位置改变，计算结果不同是正常的。你可以多计算几个不同的装配位置，然后进行比较，选出应力最大的情况。
  2  需要检查一下模型中是否存在问题，首先是材料属性是否正确，特别是单位是否协调。此外，还需要检查网格的质量，是否存在质量不合格的单元，造成了额外的应力集中。如果相要进一步的帮助，需要你提供你的问题的完整、详细的介绍。
赞一下 回复此楼
5楼2022-10-26 08:25:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
